        精密级直导柱 SUJ2材质

        品牌名称：

        怡合达

        条件筛选：

        类型 直杆型
        种类筛选 精密级导柱

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            代码

            参数选型

            有无油槽

            长度L选择方式

            产品选型

            D

            L

            40~500
            /5

            B

            0~200
            /1

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 油槽 材质
            		 硬度
            OGL15 直杆型
            		 长度固定型 有 SUJ2
            		 58HRC~ (高频淬火)
            OGL16 长度指定型 无



            无油槽导柱与带油槽导套(OGL41/43/51/53)搭配使用。

             带油槽导柱与无油槽导套(OGL42/44/52/54)搭配使用。

            F为高频淬火硬度保证范围，F=L-T-A-C1，淬火深度参考值：1.5~2.0mm。

             前端面和导入部可能会无回火色(热处理颜色)。

             单端面或双端面加工时可能会有中心孔。

            精密级导柱与精密级导套之间配合间隙较小，请在模具温度80℃以下使用。

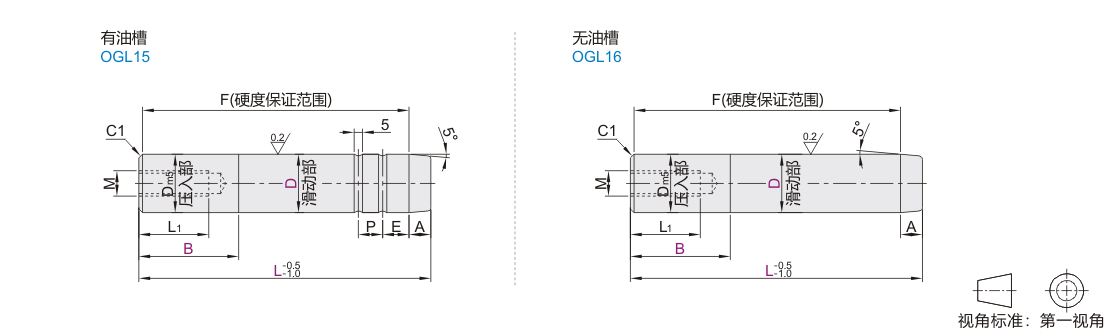

            参数图



            有油槽

            型号
            		 L
            		 B
            最小单位1
            		 D
            滑动部
            		 Dm5
            压入部
            		 M
            		 L1
            		 A E
            		 P
            		 油槽数
            代码 D
            OGL15
            		 35  100  0 ~60
            		 35  -0.030 -0.035 35  +0.020
            +0.009
            		 M16
            		 32  8 14  12  2
            110  120  130 15  13
            140  150  160 0 ~80
            170  180  190  200 16  14
            40  130  140 0 ~60 40  -0.030
            -0.040
            		 40  26  24
            150  160  170  180  190 0 ~80 28  26
            200  210  220 30  28
            50  150  50  50  28  26
            160  170 30  28
            180  190 0 ~ 100
            200  210  220  230  240 32  30
            250  260 34  32
            60  200  210  220  230  240 0 ~ 120
            		 60  -0.030
            -0.050
            		 60  +0.024
            +0.011
            		 M20
            		 40  30  28
            250  260  270  280 32  30



            无需压入部时，请指定B=0。



            无油槽

            型号
            		 L
            最小单位5
            		 B
            最小单位1
            		 D
            滑动部
            		 Dm5
            压入部
            		 M
            		 L1
            		 A
            代码 D
            OGL16
            		 8  40 ~70
            		 0 ~40
            		 8  -0.015
            -0.020
            		 8  +0.012
            +0.006
            		 M5 10  3
            10  10  10  4
            12  40 ~ 160 0 ~ 100 12  -0.020
            -0.025
            		 12  +0.015
            +0.007
            		 5
            13  40 ~200
            		 13  13  M6
            		 12
            16  16  16
            20  40 ~220 20  -0.025
            -0.030
            		 20  +0.017
            +0.008
            		 M8 16
            25  50 ~260 25  25  M12 24
            28  60 ~260 28  28
            30  70 ~260 30  30
            32  0 ~ 120
            		 32  -0.030
            -0.035
            		 32  +0.020
            +0.009            		 8
            35  100 ~300 35  35  M16 32
            40  0 ~ 140 40  -0.030
            -0.040            		 40
            50  100 ~400 0 ~200
            		 50  50
            60  150 ~500 60  -0.030
            -0.050            		 60  +0.024
            +0.011            		 M20 40



            无需压入部时，请指定B=0。 请按B≤L-A指定压入部长度。
