        高刚性滚针导向组件 法兰型 带安装孔 SUJ2材质

        条件筛选：

        衬套形状 法兰形
        滚珠材质 SUJ2
        衬套类型 带安装孔型
        种类筛选 高刚性滚针导向组件

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        常规选型
        图纸选型
        型号：

        型号筛选

        未生成型号，还有 3 项未选择

        代码

        产品选型

        D

        L

        50~130
        /10

        技术图档

        3D预览

        案例动画

        材质图

        参数图

        材质图
        代码
        		 使用衬套
        		 适用导向轴
        		 材质 硬度 使用环境温度
        导向轴/衬套 保持器 滚针 导向轴/衬套 滚针
        LOK01 法兰型
        		 无螺纹型
        		 SUJ2
        		 聚缩醛
        		 SUJ2
        		 58HRC~
        		 54HRC~
        		 0~80℃
        LOK02 两端内螺纹型

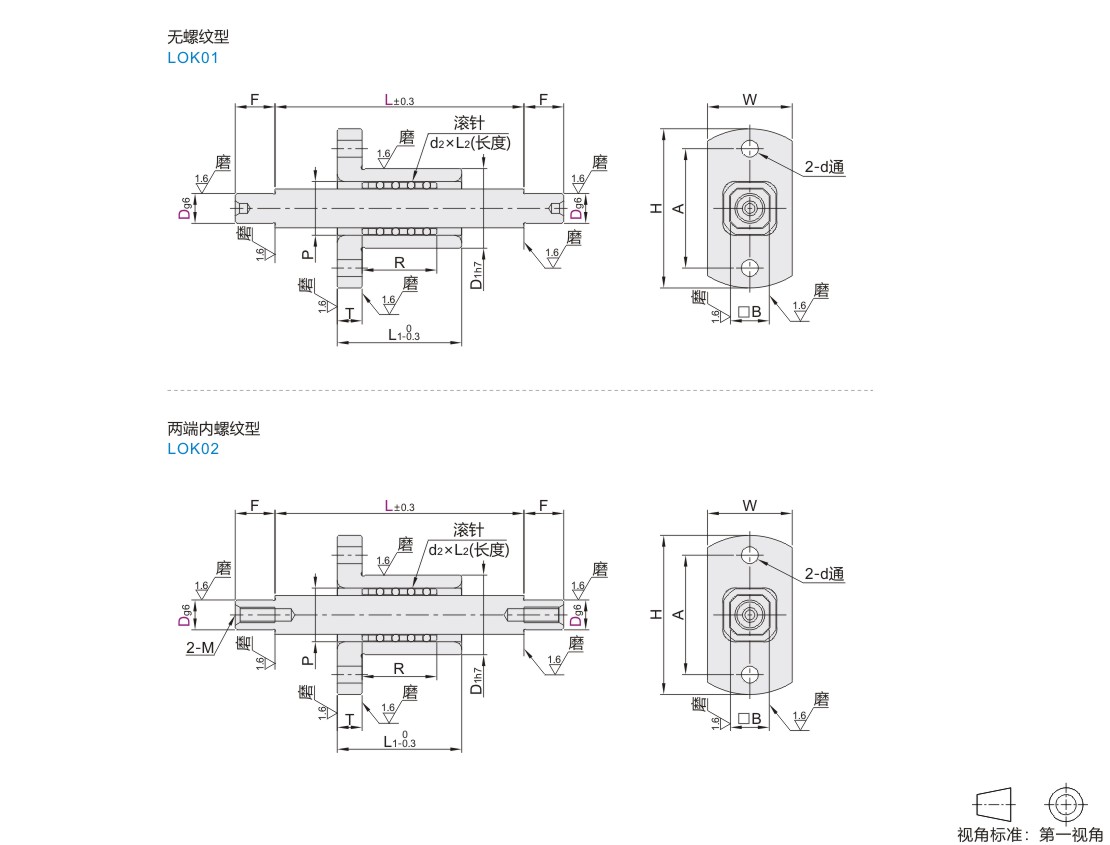

        参数图



        选型表

        型号
        		 L
        最小单位10
        		 有效行程
        (往返)
        		 导向轴
        		 衬套
        		 保持器
        代码 Dg6 F B M D1 L1 T H W P d A R d2 L2
        (长度)        		 滚针
        数量

        无螺纹型
        LOK01
        两端内螺纹型
        LOK02


        		 6 -0.004
        -0.012        		 50~70 20 8 7.8 M3深6 16 25 5 32 17 10.8 3.4 24 15 1.5 4.8 16
        10 -0.005
        -0.014        		 60~80 30 11 M5深10 24 36 7 43 25 15 4.5 33 19 2 20
        12 -0.006
        -0.017        		 90~120 40 10 14.6 M6深12 31 50 50 32 18.6 5.5 40 30 6.8 24
        16 100~130 50 18.9 M8深16 32 60 55 33 22.9 6.6 43 33
