精密级导套肩型 SUJ2材质内径精度5μm

品牌名称：

怡合达

条件筛选：

类型肩型

精度 5μm

种类筛选精密级导套

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

代码	类型	油槽	材质	硬度
OGL41	肩型	有	SUJ2	58 HRC~
OGL42	肩型	无	SUJ2	58 HRC~

带油槽导柱与无油槽导柱/支撑柱(OGL01/02/16/31)搭配使用。

无油槽导柱与带油槽导柱/支撑柱(OGL04/05/15/34)搭配使用。

精密级导柱与精密级导套之间配合间隙较小，请在模具温度80℃以下使用。

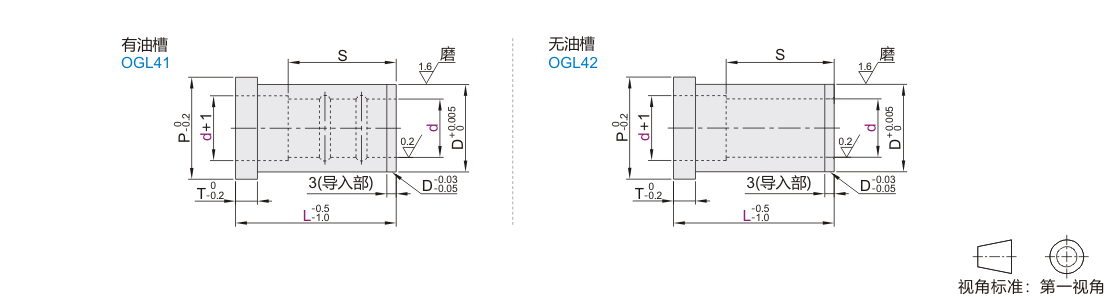

参数图

有油槽

型号			L	T	D	P	S
代码	d		L	T	D	P	L15	L20	L25	L30	L35	L40	L45	L50	L60	L70	L80	L90	L100	L110	L120
OGL41	8	0 -0.005	15 20 25	5	12	14	15	15	15	—	—	—	—	—	—	—	—	—	—	—	—
	10	0 -0.005	15 20 25 30 35 40		14	16		20	20	20	20	20	—	—
	12	-0.005 -0.010	15 20 25 30 35 40 45 50		18	22			25	25	25	25	25	25
	13		15 20 25 30 35 40 45 50		20	25				25	25	25	25	25
	16		15 20 25 30 35 40 45 50 60	6	25	30	—			30	35	30	30	30	30
	20	-0.010 -0.015	15 20 25 30 35 40 45 50 60 70	8	30	35						40	40	40	40	40
	25		25 30 35 40 45 50 60 70 80		35	40		—				40	45	50	50	50	50
	28		50 60 80		40	45			—	—	—	—	—		56	—	56
	30		25 30 35 40 45 50 60 70 80 90 100		42	47			25	30	35	40	50		60	60	60	60	60
	35	-0.015 -0.020	35 40 50 60 70 80 90 100 110 120		48	54			—	—	35	40	—			70	70	70	70	70	70
	40	-0.015 -0.020	50 60 70 80 90 100 110 120	10	55	60			—	—	—	—	—			80	80	80	80	80	80

无油槽

型号			L	T	D	P	S
代码	d						L15	L20	L25	L30	L35	L40	L45	L50	L60
OGL42	8	0 -0.005	15 20 25	5	12	14	15	15	15	—	—	—	—	—	—
	10		15 20 25 30 35 40		14	16		20	20	20	20	20
	12	-0.005 -0.010	15 20 25 30 35 40 45 50		18	22			25	25	25	25	25	25
	13		15 20 25 30 35 40 45 50		20	25
	16		15 20 25 30 35 40 45 50 60	6	25	30				30	35	30	30	30	30
	20	-0.010 -0.015	15 20 25 30 35 40 45 50 6 0	8	30	35						40	40	40	40
	25		25 30 35 40 45 50 60		35	40	—	—					45	50	50
