精密级导套 直柱型 SUJ2材质 内径精度5μm
品牌名称：
怡合达
条件筛选：
类型 直柱型
精度 5μm
种类筛选 精密级导套
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
油槽 | 材质 |
硬度 |
| OGL43 | 直柱型 |
有 | SUJ2 |
58 HRC~ |
| OGL44 | 无 |
带油槽导套与无油槽导柱/支撑柱（ OGL01/02/ 16/31）搭配使用。
无油槽导套与带油槽导柱/支撑柱（ OGL04/05/ 15/34）搭配使用。
精密级导柱与精密级支撑柱和精密级导套之间配合间隙较小，请在模具温度80℃以下使用。

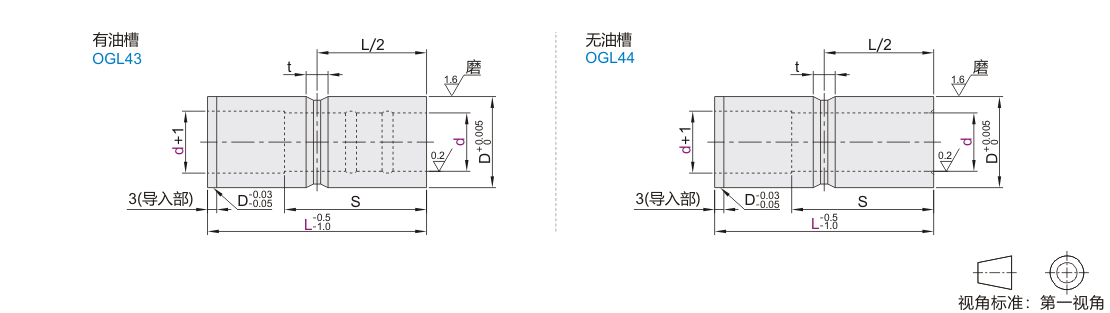

参数图
有油槽
| 型号 |
L |
D |
t |
S |
|||||||||||||||
| 代码 | d |
L10 | L15 | L20 | L25 | L30 | L35 | L40 | L45 | L50 | L60 | L70 | L80 | L90 | L100 | ||||
| OGL43 |
8 | 0 -0.005 |
10 15 20 25 | 12 | 6 (L=10时, t=4) |
10 | 15 | 15 | 15 | — | — | — | — | — | — | — | — | — | — |
| 10 | 10 15 20 25 30 35 40 | 14 | 20 |
20 | 20 | 20 | 20 | ||||||||||||
| 12 | -0.005 -0.010 |
10 15 20 25 30 35 40 | 18 | 25 | 25 | 25 | 25 | ||||||||||||
| 13 | 10 15 20 25 30 35 40 | 20 | |||||||||||||||||
| 16 | 10 15 20 25 30 35 40 50 | 25 | 30 | 35 | 30 | 30 | |||||||||||||
| 20 | -0.010 -0.015 |
15 20 25 30 35 40 50 60 70 | 30 | — | 40 | 40 | 40 | 40 | |||||||||||
| 25 | 20 25 30 35 40 50 60 70 | 35 | 8 | — | 50 | 50 | 50 | ||||||||||||
| 28 | 40 | 40 | — | — | — | — | — | — | — | ||||||||||
| 30 | 25 30 35 40 50 60 70 80 | 42 | 25 | 30 | 35 | 50 | 60 | 60 | 60 | ||||||||||
| 35 | -0.015 | 25 30 35 40 50 60 70 80 90 100 | 48 | 70 | 70 | 70 | 70 | ||||||||||||
| 40 | 45 50 60 70 80 90 100 | 55 | — | — | — | — | 45 | 80 | 80 | 80 | |||||||||
无油槽
| 型号 |
L |
D |
t |
S |
|||||||||||
| 代码 | d |
L10 | L15 | L20 | L25 | L30 | L35 | L40 | L45 | L50 | L60 | ||||
| OGL44 | 8 | 0 -0.005 |
10 15 20 25 | 12 | 4 | 10 | 15 | 15 | 15 | — | — | — | — | — | — |
| 10 | 10 15 20 25 30 35 40 | 14 | 20 | 20 | 20 | 20 | 20 | ||||||||
| 12 | -0.005 -0.010 |
10 15 20 25 30 35 40 45 50 | 18 | 25 | 25 | 25 | 25 | 25 | 25 | ||||||
| 13 | 10 15 20 25 30 35 40 45 50 | 20 | 5 ( L = 10时,t =4) |
||||||||||||
| 16 | 10 15 20 25 30 35 40 45 50 | 25 | 30 | 35 | 30 | 30 | 30 | 30 | |||||||
| 20 | -0.010 -0.015 |
15 20 25 30 35 40 45 50 | 30 | 6 | — | 40 | 40 | 40 | 40 | ||||||
| 25 | 20 25 30 35 40 45 50 | 35 | — | 45 | 50 | 50 | |||||||||
-
