同步轮拉手轴承座减震器滚针导柱

商品分类

型号：

型号筛选

未生成型号，还有 4 项未选择

代码

参数选型

有无油槽

产品选型

d

L

查看大图

图片仅供参考，请以已选的规格为准

带肩导套 SUJ2材质内径精度G6

品牌名称：

怡合达

条件筛选：

类型肩型

种类筛选导套

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

代码	类型	油槽	材质	硬度
OGL51	肩型	有	SUJ2	58 HRC~
OGL52	肩型	无	SUJ2	58 HRC~

带油槽导套与无油槽导柱/支撑柱（ OGL01/02/ 16/31）搭配使用。

无油槽导套与带油槽导柱/支撑柱（ OGL04/05/ 15/34）搭配使用。

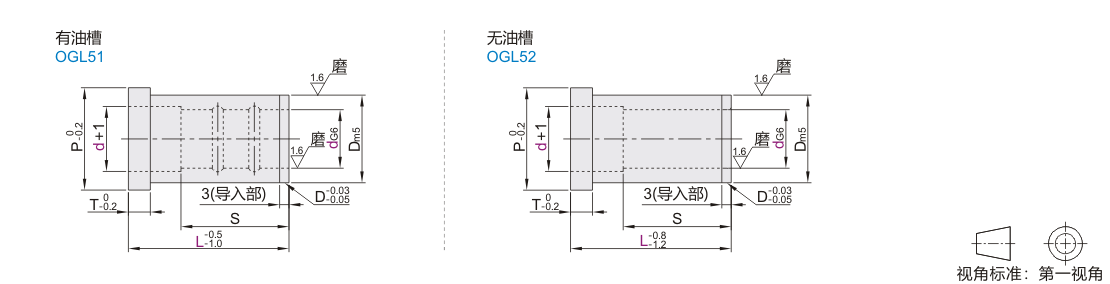

参数图

有油槽

型号			L	T	Dm5		P
代码	dG6		L	T	Dm5		P
OGL51	8	+0.014 +0 005	15 20 25	5	12	+0 015 +0.007	14
	10	+0.014 +0 005	15 20 25 30 35 40		14		16
	12	+0.017 +0.006	15 20 25 30 35 40 45 50		18		22
	13		15 20 25 30 35 40 45 50		20	+0.017 +0.008	25
	16		15 20 25 30 35 40 45 50	6	25		30
	20	+0.020 +0.007	20 25 30 35 40 45 50 60 70 80	8	30		35
	25		20 25 30 35 40 45 50 60 70 80 90 100 110 120 130		35	+0.020 +0.009	40
	28		30 35 40 45 50 60 70 80		40		45
	30		25 30 35 40 45 50 60 70 80 90 100 110 120 130		42		47
	32	+0.025 +0.009	25 30 35 40 45 50 60 70 80 90 100 110		45		50
	35		30 35 40 50 60 70 80 90 100 110 120 130		48		54
	40		30 35 40 45 50 60 70 80 90 100 110 120 130	10	55	+0.024 +0.011	60
	50		40 45 50 60 70 80 90 100 110 120 130 140 150	12	70		75
	60	+0.029 +0.010	60 70 80 90 100 110 120 130 140 150	12	80		86

S尺寸表(有油槽)

d	S
	L15	L20	L25	L30	L35	L40	L45	L50	L60	L70	L80	L90	L100	L110	L120	L130	L140	L150
8	15	15	15	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
10		20	20	20	20	20
12			25	25	25	25	25	25
13
16				30	35	30	30	30
20	—					40	40	40	40	40	40
25							45	50	50	50	50	50	50	50	50	50
28		—	—						56	56	56	—	—	—	56	—
30			25						60	60	60	60	60	60	60	60
32													—	—		—
35			—				—			70	70	70	70	70	70	70
40							45				80	80	80	80	80	80
50				—	—							90	100	100	100	100	100	100
60						—	—	—						110	120	120	120	120

无油槽

型号			L	T	Dm5		P
代码	dG6		L	T	Dm5		P
OGL52	8	+0.014 +0.005	15 20 25	5	12	+0.015 +0.007	14
	10	+0.014 +0.005	15 20 25 30 35 40		14		16
	12	+0.017 +0.006	15 20 25 30 35 40 45 50		18		22
	13		15 20 25 30 35 40 45 50		20	+0.017 +0.008	25
	16		15 20 25 30 35 40 45 50 60	6	25		30
	20	+0.020 +0.007	15 20 25 30 35 40 45 50 60 70 80 90 100	8	30		35
	25		25 30 35 40 45 50 60 70 80 90 100 110 120		35	+0.020 +0.009	40
	28		30 40 50 90 100 120		40		45
	30		30 35 40 45 50 60 70 80 90 100 110 120 130 140 150	10	42		47
	32	+0.025 +0.009	70 80 90 120 140 150		45		50
	35		30 35 40 45 50 60 70 80 90 100 110 120 130 140 150		48		54
	40		30 35 40 45 50 60 70 80 90 100 110 120 130 140 150		55	+0.024 +0.011	61
	50		40 45 50 60 70 80 90 100 110 120 130 140 150	12	70		76
	60	+0.029 +0.010	60 80 90 100 110 120 130 140 150	12	80		86

S尺寸表(无油槽)

d	S
	L15	L20	L25	L30	L35	L40	L45	L50	L60	L70	L80	L90	L100	L110	L120	L130	L140	L150
8	15	15	15	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
10		20	20	20	20	20
12			25	25	25	25	25	25
13
16				30	35	30	30	30	30
20						40	40	40	40	40	40	40	40
25	—	—					45	50	50	50	50	50	50	50	50
28			—		—		—		—	—	—		—	—	56
30					35		45		60	60	60	60	60	60	60	60	60	60
32				—	—	—	—	—	—				—	—		—
35				30	35	40	45	50	60	70	70	70	70	70	70	70	70	70
40											80	80	80	80	80	80	80	80
50				—	—								100	100	100	100	100	100
60						—	—	—		—				110	120	120	120	120
