直导套 SUJ2材质内径精度G6

品牌名称：

怡合达

条件筛选：

类型直柱型

种类筛选导套

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

代码	类型	油槽	材质	硬度
OGL53	直柱型	有	SUJ2	58HRC~
OGL54	直柱型	无	SUJ2	58HRC~

带油槽导套与无油槽导柱/支撑柱（ OGL01/02/16/31）搭配使用。

无油槽导套与带油槽导柱/支撑柱（ OGL04/05/15/34）搭配使用。

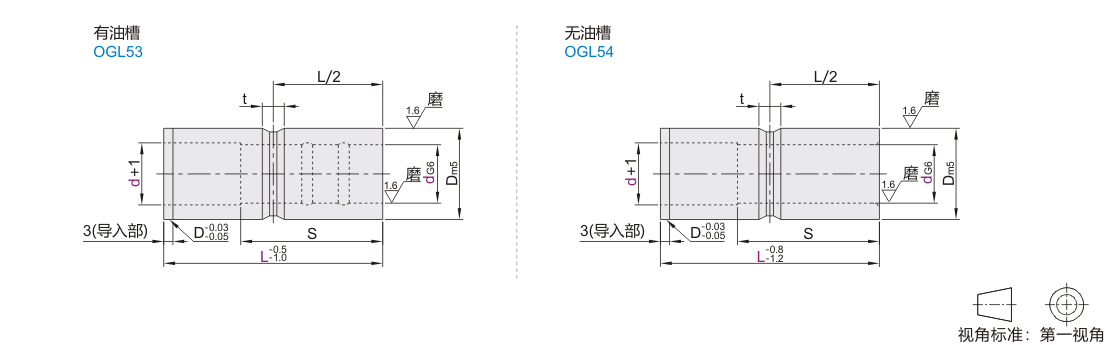

参数图

有油槽

型号			L	t	Dm5		S
代码	dG6						L10	L15	L20	L25	L30	L35	L40	L45	L50	L60	L70	L80	L90	L100	L110	L120
OGL53	8	+0.014 +0.005	10 15 20 25	6 (L = 10时，t =4)	12	+0.015 +0.007	10	15	15	15	—	—	—	—	—	—	—	—	—	—	—	—
	10		10 15 20 25 30 35 40		14				20	20	20	20	20
	12	+0.017 +0.006	10 15 20 25 30 35 40		18					25	25	25	25
	13		10 15 20 25 30 35 40		20	+0.017 +0.008
	16		10 15 20 25 30 35 40 45 50		25						30	35	30	30	30
	20	+0.020 +0.007	10 15 20 25 30 35 40 45 50 60 70 80		30								40	40	40	40	40	40
	25		15 20 25 30 35 40 45 50 60 70 80 90 100	8 (L = 15时，t =6)	35	+0.020 +0.009	—							45	50	50	50	50	50	50
	28		20 25 30 35 40 45 50 60 90		40			—								56	—	—	56	—
	30		20 25 30 35 40 45 50 60 70 80 90 100		42											60	60	60	60	60
	32	+0.025 +0.009	20 25 30 35 40 45 50 60 70		45													—	—	—
	35		25 30 35 40 50 60 70 80 90 100		48				—					—			70	70	70	70
	40		25 30 35 40 45 50 60 70 80 90 100 110 120		55	+0.024 +0.011								45				80	80	80	80	80
	50		30 35 40 45 50 60 70 80 90 100 110 120		70					—									90	100	100	100
	60	+0.029 +0.010	50 60 70 80 90 100 110 120		80						—	—	—	—							110	120

无油槽

型号			L	t	Dm5		S
代码	dG6						L15	L20	L25	L30	L35	L40	L45	L50	L60	L70	L80	L90	L100	L110	L120
OGL54	8	+0.014 +0.005	15 20 25	4	12	+0.015 +0.007	15	15	15	—	—	—	—	—	—	—	—	—	—	—	—
	10		15 20 25 30 35 40		14			20	20	20	20	20
	12	+0.017 +0.006	15 20 25 30 35 40		18				25	25	25	25
	13		15 20 25 30 35 40 45 50	5	20	+0.017 +0.008							25	25
	16		15 20 25 30 35 40 45 50		25					30	35	30	30	30
	20	+0.020 +0.007	15 20 25 30 35 40 45 50 60	6	30							40	40	40	40
	25		20 25 30 35 40 45 50 60 70 80 90 100		35	+0.020 +0.009	—						45	50	50	50	50	50	50
	28		20 25 45 60	8	40					—	—	—		—	56	—	—	—	—
	30		20 25 30 35 40 45 50 60 70 80 90 100		42					30	35	40		50	60	60	60	60	60
	32	+0.025 +0.009	25 30 40 80		45			—			—		—	—	—	—		—	——
	35		25 30 35 40 45 50 60 70 80 90 100 110		48						35		45	50	60	70	70	70	70	70
	40		30 35 40 45 50 60 70 80 90 100 110 120	9	55	+0.024 +0.011			—								80	80	80	80	80
	50		30 35 40 45 50 60 70 80 90 100 110 120	11	70													90	100	100	100
	60	+0.029 +0.010	50 60 70 80 90 100 110 120		80					—	—	—	—							110	120
