查看大图
型号筛选
未生成型号，还有 2 项未选择
重置
代码
产品选型
PD
F
图片仅供参考，请以已选的规格为准

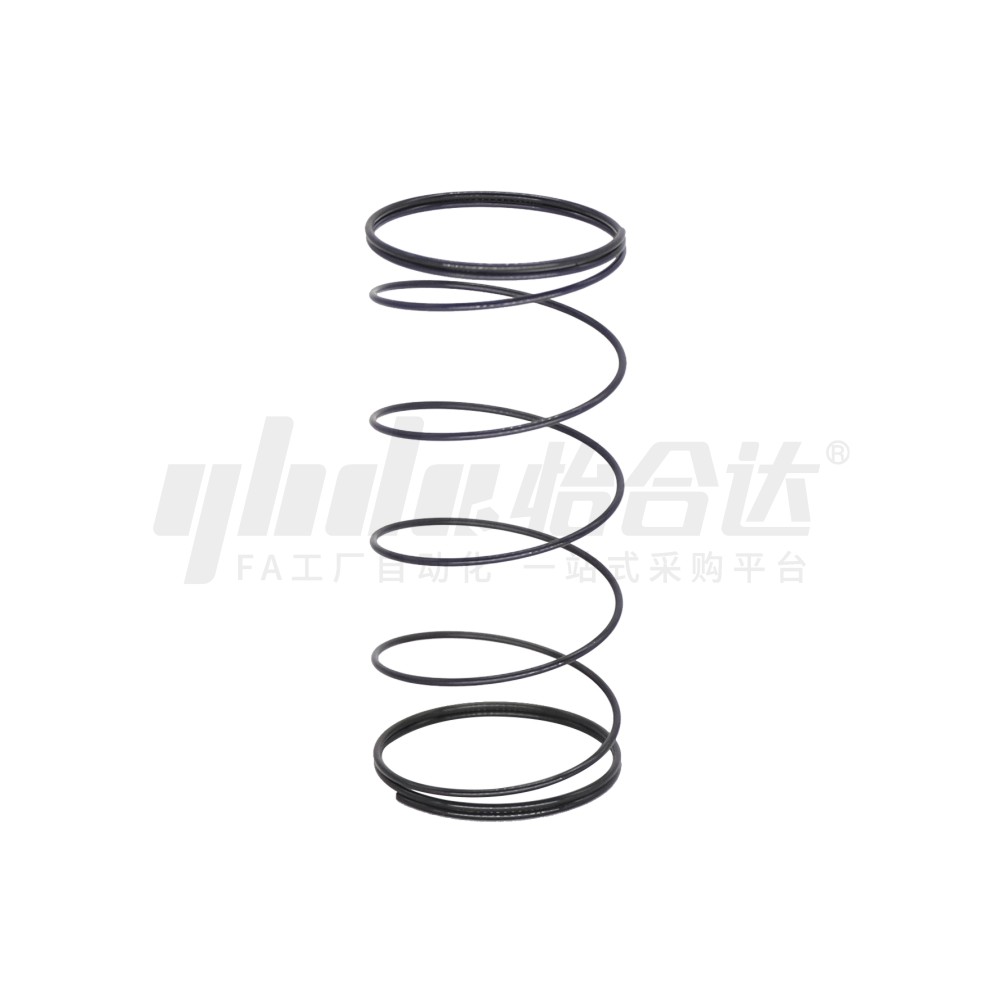

滚针导柱用配件 弹簧
条件筛选：
导柱/导套材质 SWP-B
种类筛选 滚针导柱用弹簧
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 |
| OFQ55 | 弹簧 | SWP-B |

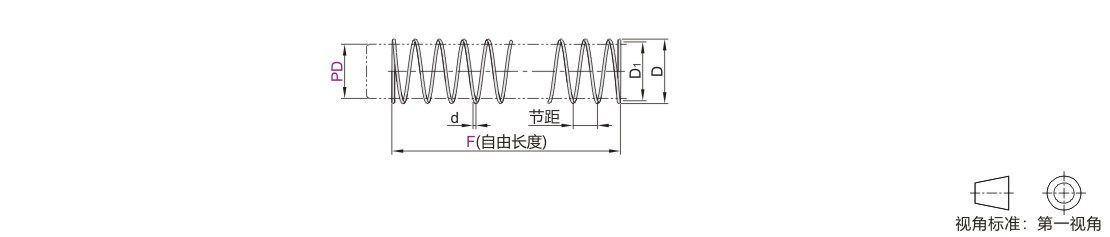

参数图
模架用滚针导柱用
| 型号 | F | d | 节距 | D | D1 | ||
| 代码 | PD 适用导柱直径 |
最小单位5 | 最小单位10 | ||||
| OFQ55 | 9 | 30~60 | — | 0.7 | 4 | 10.7 | 9.3 |
| 13 | 30~100 | 0.8 | 8 | 14.1 | 12.5 | ||
| 16 | 30~110 | 12 | 17.9 | 16.3 | |||
| 20 | 35~120 | 0.9 | 14 | 22.1 | 20.3 | ||
| — | 130~200 | ||||||
| 25 | 40~140 | — | 15 | 27.2 | 25.4 | ||
| — | 150~190 | ||||||
| 28 | 50~140 | — | 1 | 17 | 30 | 28 | |
| — | 150~210 | ||||||
| 32 | 70~155 | — | 1.2 | 20 | 34.9 | 32.5 | |
| — | 160~210 | ||||||
| 40 | 70~210 | 1.6 | 25 | 43.9 | 40.7 | ||
| 50 | 90~230 | 53.8 | 50.6 | ||||
| 60 | 70~210 | 2.6 | 30 | 65.7 | 60.5 | ||
| 80 | 100~220 | 2.8 | 35 | 86.6 | 81 | ||
高刚性卸料板滚针导柱用
| 型号 | F | d | 节距 | D | D1 | |
| 代码 | PD 适用导柱直径 |
最小单位5 | ||||
| OFQ55 | 16 | 30~80 | 0.8 | 12 | 17.9 | 16.3 |
| 20 | 35~80 | 0.9 | 14 | 22.1 | 20.3 | |
| 25 | 40~80 | 15 | 27.2 | 25.4 | ||
弹簧压紧长度/弹簧常数表(高刚性卸料板滚针导柱用)
| 代码 | PD | 规格参数 | F | ||||||||||
| 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | |||
| OFQ55 | 16 | 压紧长度(mm) | 3.7 | 4.1 | 4.4 | 4.6 | 5 | 5.3 | 5.7 | 5.9 | 6.2 | 6.6 | 6.9 |
| 弹簧常数(g/mm) | 32 | 26 | 23 | 22 | 20 | 19 | 16 | 15 | 14 | 13 | 12 | ||
| 20 | 压紧长度(mm) | — | 4.1 | 4.4 | 4.7 | 5 | 5.3 | 5.7 | 5.9 | 6.3 | 6.7 | 6.9 | |
| 弹簧常数(g/mm) | 28 | 24 | 22 | 19 | 18 | 16 | 15 | 14 | 13 | 12 | |||
| 25 | 压紧长度(mm) | — | 4.2 | 4.5 | 4.8 | 5.1 | 5.4 | 5.7 | 6 | 6.3 | 6.6 | ||
| 弹簧常数(g/mm) | 13 | 12 | 10 | 9 | 9 | 8 | 8 | 7 | 7 | ||||
-
