查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 2 项未选择
重置
代码
产品选型
PD
F
30~90
/5
图片仅供参考，请以已选的规格为准

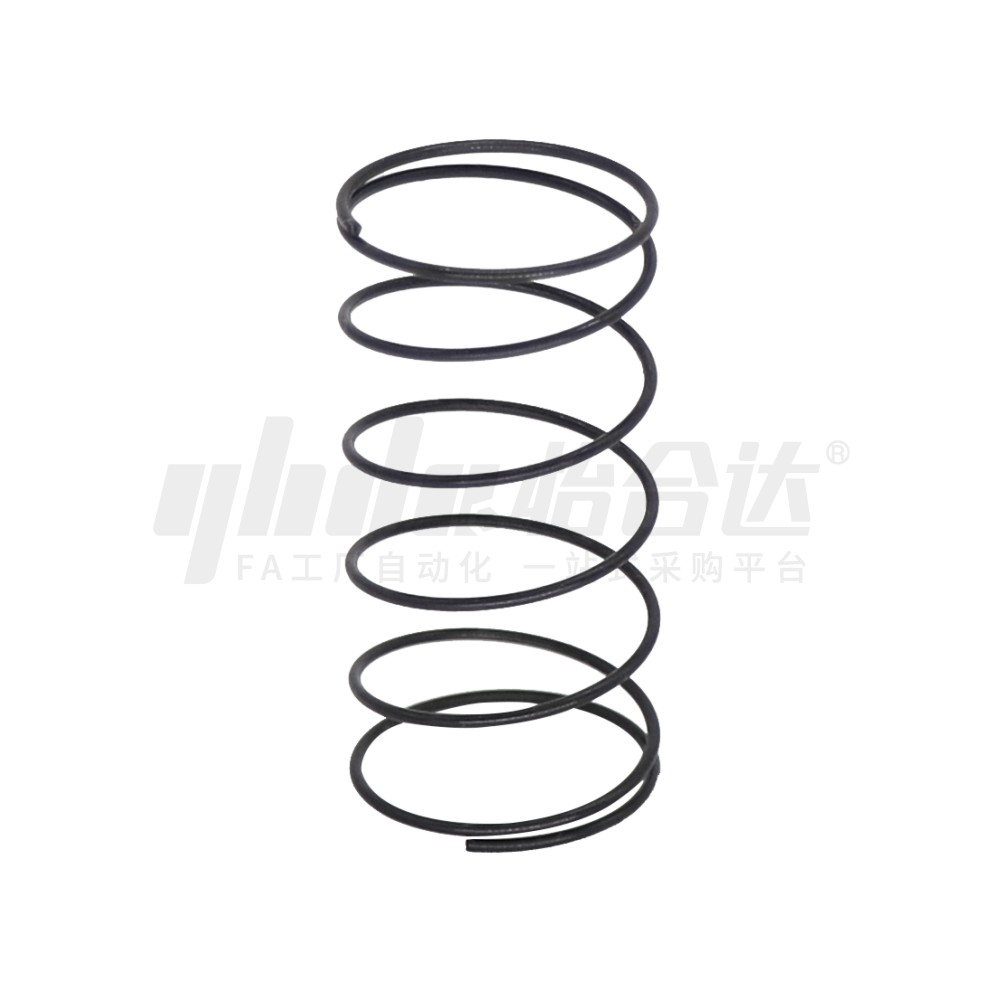

卸料板导柱用配件 弹簧
条件筛选：
类型 钢球衬套用
材质 SWP-B
种类筛选 卸料板导柱用弹簧
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | |||
| OFQ13 | 钢球衬套用 | SWP-B | |||

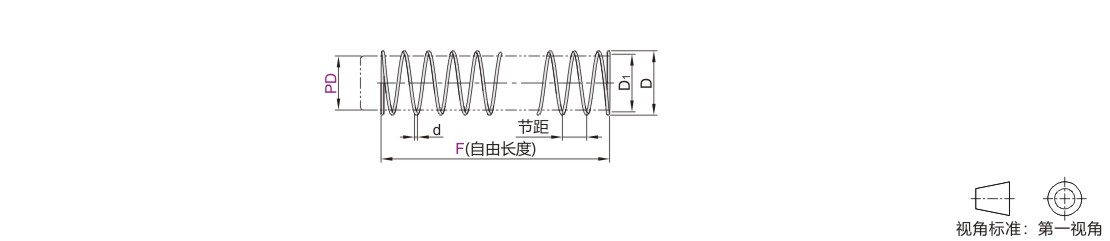

参数图
选型表
| 型号 | F 最小单位5 |
d | 节距 | D | D1 | |
| 代码 | PD 适用导柱直径 |
|||||
| OFQ13 | 10 | 30~80 | 0.6 | 5 | 11.7 | 10.5 |
| 13 | 0.7 | 6 | 14.9 | 13.5 | ||
| 16 | 30~90 | 0.8 | 12 | 18.3 | 16.5 | |
| 20 | 35~90 | 1 | 14 | 22.5 | 20.5 | |
| 25 | 40~90 | 1.2 | 14 | 27.9 | 25.5 | |
弹簧压紧长度/弹簧常数表
| 代码 | PD | 规格参数 | F | ||||||||||||
| 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | |||
| OFQ13 | 10 | 压紧长度(mm) | 4.8 | 5.4 | 6 | 6.6 | 7.2 | 7.8 | 8.4 | 9 | 9.6 | 10.2 | 10.8 | — | — |
| 弹簧常数(g/mm) | 16 | 14 | 12 | 11 | 9 | 9 | 8 | 7 | 7 | 6 | 6 | ||||
| 13 | 压紧长度(mm) | 4.9 | 5.4 | 6.1 | 6.6 | 7.2 | 7.8 | 8.4 | 8.9 | 9.6 | 10.1 | 10.7 | |||
| 弹簧常数(g/mm) | 17 | 15 | 13 | 11 | 10 | 9 | 8 | 8 | 7 | 7 | 6 | ||||
| 16 | 压紧长度(mm) | 3.2 | 3.4 | 3.7 | 4 | 4.2 | 4.5 | 4.8 | 5 | 5.3 | 5.6 | 5.8 | 6.1 | 6.4 | |
| 弹簧常数(g/mm) | 32 | 26 | 23 | 22 | 20 | 19 | 16 | 15 | 14 | 13 | 12 | 12 | 11 | ||
| 20 | 压紧长度(mm) | — | 4.7 | 5 | 5.3 | 5.6 | 5.8 | 6 | 6.5 | 7 | 7.4 | 7.7 | 8.1 | 8.5 | |
| 弹簧常数(g/mm) | 40 | 35 | 31 | 28 | 26 | 23 | 22 | 20 | 19 | 18 | 16 | 15 | |||
| 25 | 压紧长度(mm) | — | 6 | 6.3 | 6.6 | 7 | 7.4 | 7.9 | 8.4 | 8.7 | 9 | 9.3 | 9.6 | ||
| 弹簧常数(g/mm) | 38 | 34 | 30 | 28 | 25 | 24 | 22 | 20 | 19 | 18 | 17 | ||||
-
