        模架用钢球导柱组件 装卸型 主体SUJ2材质

        品牌名称：

        怡合达

        条件筛选：

        类型 装卸型
        种类筛选 模架用钢球导柱组件

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            挡块

            衬套材质

            衬套类型

            产品选型

            D

            L

            B

            F

            40~190
            /10

            技术图档

            3D预览

            案例动画

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 硬度
            		 表面处理
            高刚性 标准型 导柱/导套 钢球 钢球保持架 挡块 弹簧 导柱 导套 钢球 挡块
            OFH23  OFH63 装卸型
            		  无挡块 SUJ2
            		 SUJ2
            		 A5056 — SWP-B
            		 58 HRC ~
            高频淬火
            (深度1.5~2.0mm)
            		 58HRC ~
            		 62~67
            HRC
            		 —
            OFH24  OFH64 聚缩醛
            OFH21 OFH27  可动挡块
            		 A5056 S45C
            		 发黑
            OFH22  OFH28  聚缩醛
            OFH25  OFH29  固定挡块
            		 A5056
            OFH26  OFH30  聚缩醛



            高刚性钢球导柱组件(使用的高刚性钢球衬套)的钢球数约为标准型钢球导柱组件的1.6倍，以低成本实现了接近于滑动导柱的刚性。

            OFH23/24导柱端面有中心孔，孔径Ø2~Ø5，深度5~6。

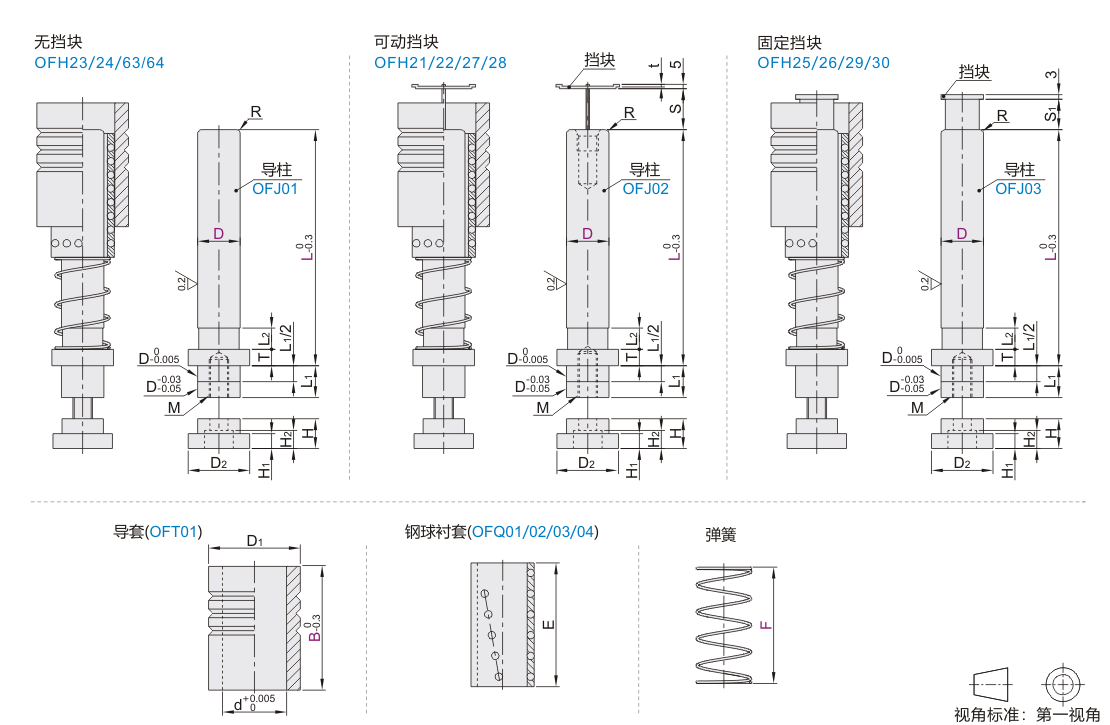

            参数图



            选型表

            型号
            		 L
            		 B
            		 F
            最小单位10
            		 E
            代码
            		 D

            (高刚性) (标准型)
            无挡块   无挡块
            OFH23  OFH63
            OFH24  OFH64

            可动挡块 可动挡块
            OFH21  OFH27
            OFH22  OFH28

            固定挡块  固定挡块
            OFH25  OFH29
            OFH26  OFH30

            		 20 80 90 100 110 120 130 140 150 160 170 180 200 50  40 ~ 190 50
            60
            22 80 90 100 110 120
            		 50  40 ~ 140
            		 50
            60  60
            25 80 90 100 110 120 130
            		 60  40 ~ 150
            		 60
            80  75
            28             100 110 120 130 140 150 160 60  50 ~ 150 60
            80  75
            100
            32                               120 130 140 150 160
            		 80  70 ~ 190
            		 75
            100  90
            38                                                 140 150 160 170 180
            		 80  80 ~ 190
            		 75
            100  90
            45                                                  140 150 160 170 180 100  80~190 90
            120  110
            50                                                                    160 170 180 200 100  80~190 90
            120  110
            60                                                                    160 170 180 200
            		 100  80 ~ 190
            		 90
            120  110



            E S S1
            50  0 ~ 19 15
            60  0 ~23 20
            75  0 ~30 25
            90  0 ~37 30
            110  0 ~47 35



            D D2 L1 L2 H H1 H2 T t M R 导套 附件螺钉
            d D1
            20 0.020
            0.015            		 28 15 10 14 7 8.5 5 1.6 M8深18 2.0 26 37 0
            -0.007            		 TAC01 -M8-L25
            22 30 16 8 3.0 28 40
            25 35 18 31 45
            28 0.025
            0.020            		 36 20 16 8 10.5 10 M10深22 3.5 36 50 TAC01 -M10-L30
            32 40 23 12 40 55 0
            -0.008
            38 0.030
            0.025            		 49 27 18 10 12.5 12 2.0 M12深27 4.0 48 64 TAC01 -M12-L35
            45 55 32 15 55 74
            50 0.035
            0.030            		 62 35 20 12 14.5 15 M14深31 4.5 60 83 0
            -0.010            		 TAC01 -M14-L40
            60 72 42 70 95
