同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 5 项未选择

      代码

      参数选型

      挡块

      材质

      产品选型

      PD

      L

      查看大图

      图片仅供参考，请以已选的规格为准

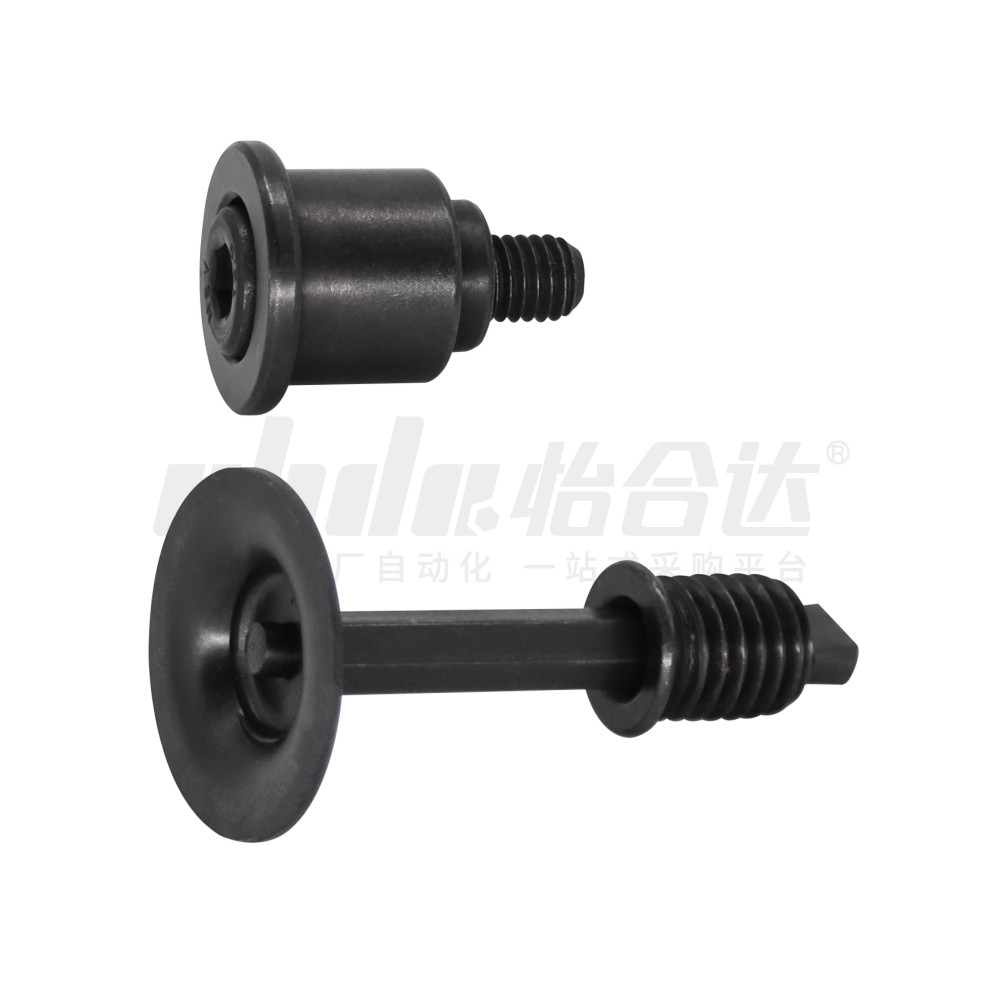

        模架用钢球导柱用配件 挡块

        条件筛选：

        表面处理 发黑
        种类筛选 模架用钢球导柱用挡块

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            主体 挡块盖
            OFQ21 可动挡块 S45C SPC-1 发黑 —
            OFQ22 固定挡块 — ①螺钉  ②弹簧垫圈

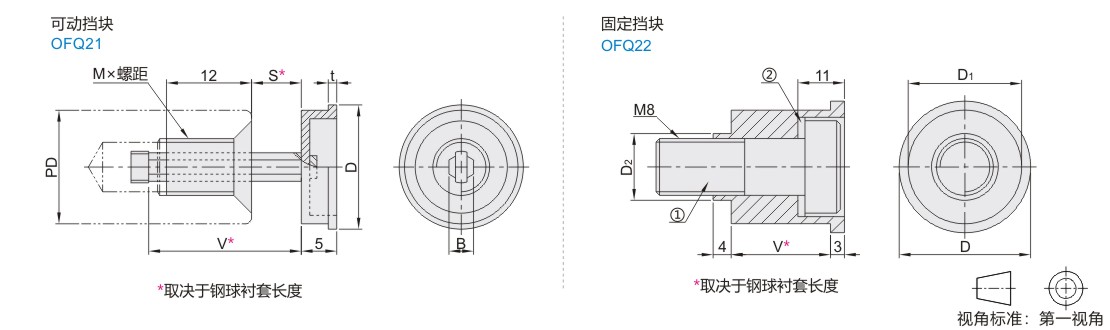

            参数图
            型号 L
            适用钢球衬套长度            		 D D1 D2 M ×螺距 B t ②附件
            弹簧垫圈
            (仅OFQ22)
            代码 PD
            适用导柱直径
            可动挡块
            OFQ21

            固定挡块
            OFQ22            		 20  50                            24  19  14  M10×1.5 5  1.6  根据JISB1251
            -1984的公称
            直径为8mm
            22     50  60                         26  21
            25      60  75             29  24  M12×1.5 6
            28  60  75         33  27
            32       75  90  37  31
            38       75  90  44  37  20  M16×1.5 8  2
            45                     90  110  51  44
            50                     90  110  56  49
            60                     90  110  66  59



            L
            适用钢球衬套长度            		 OFQ21 OFQ22
            S V V ①附件螺钉
              50  0~19 31  15  TAC01-M8-L30
              60  0~23 35  20  TAC01-M8-L35
              75  0~30 42  25  TAC01-M8-L40
              90  0~37 49  30  TAC01-M8-L45
             110  0~47 59  35  TAC01-M8-L50
