查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
类型
产品选型
PD
F
40~300
/10
图片仅供参考，请以已选的规格为准

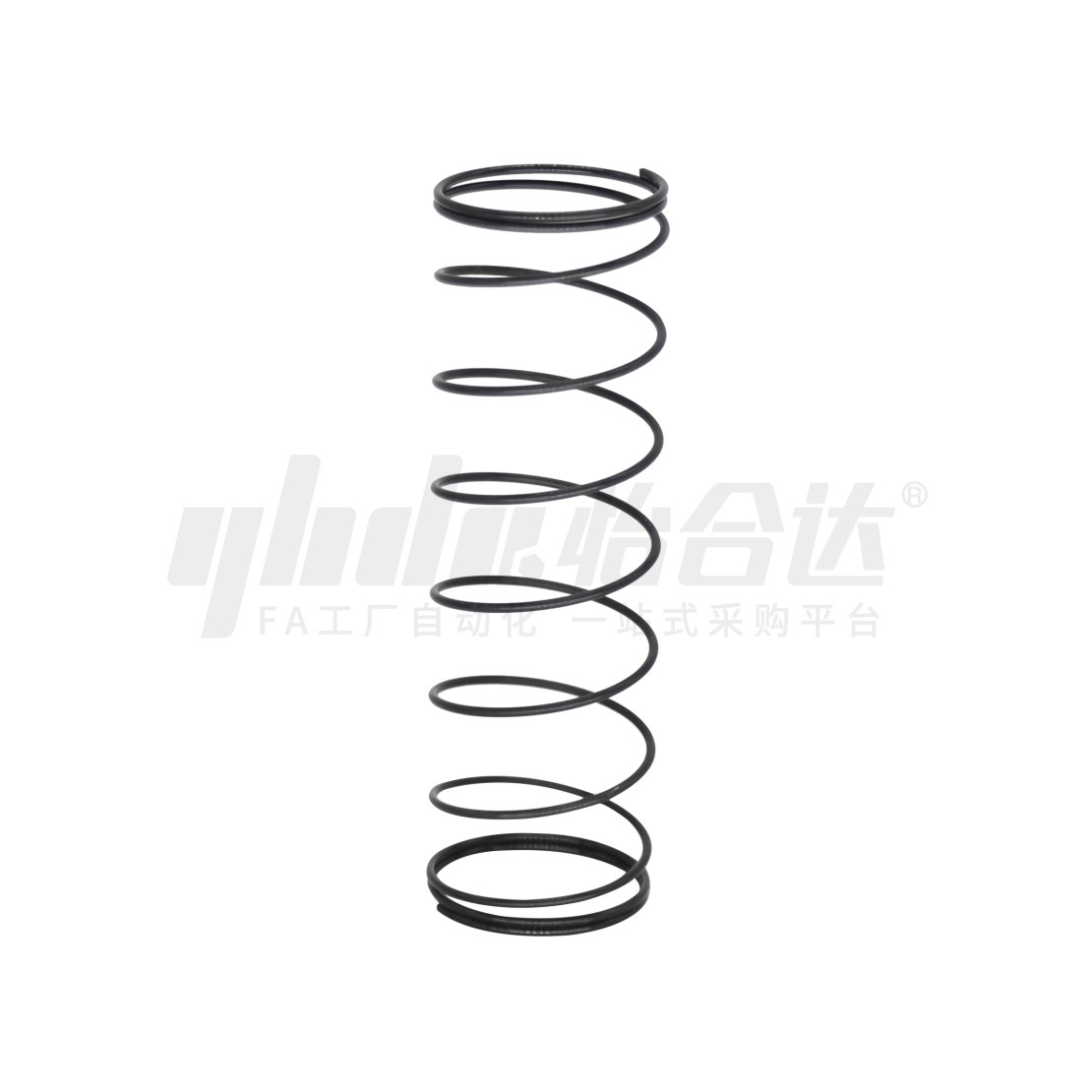

模架用钢球导柱用配件 弹簧
条件筛选：
材质 SWP-B
种类筛选 模架用钢球导柱用弹簧
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | |||
| OFQ23 | 标准型 | SWP-B | |||
| OFQ24 | 加长型 | ||||
压紧长度≈F×d/节距+2×d。

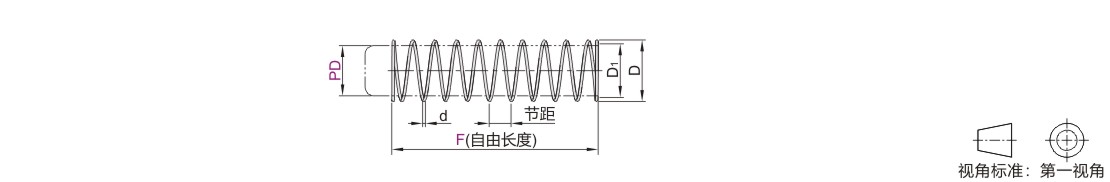

参数图
OFQ23
| 型号 | F 最小单位10 |
d | 节距 | D | D1 | |
| 代码 | PD 适用导柱直径 |
|||||
| 标准型 OFQ23 |
20 | 40~140 | 1 | 14 | 22.5 | 20.5 |
| 22 | 24.5 | 22.5 | ||||
| 25 | 40~150 | 1.2 | 27.9 | 25.5 | ||
| 28 | 50~150 | 1.4 | 16 | 31.3 | 28.5 | |
| 32 | 70~190 | 1.6 | 35.7 | 32.5 | ||
| 38 | 80~190 | 2 | 18 | 42.5 | 38.5 | |
| 45 | 2.3 | 20 | 50.1 | 45.5 | ||
| 50 | 2.6 | 55.7 | 50.5 | |||
| 60 | 3.2 | 66.9 | 60.5 | |||
OFQ24
| 型号 | F 最小单位10 |
d | 节距 | D | D1 | |
| 代码 | PD 适用导柱直径 |
|||||
| 加长型 OFQ24 |
20 | 150~240 | 1 | 14 | 22.5 | 20.5 |
| 22 | 24.5 | 22.5 | ||||
| 25 | 160~260 | 1.2 | 27.9 | 25.5 | ||
| 28 | 1.4 | 16 | 31.3 | 28.5 | ||
| 32 | 200~260 | 1.6 | 35.7 | 32.5 | ||
| 38 | 200~300 | 2 | 18 | 42.5 | 38.5 | |
| 45 | 2.3 | 20 | 50.1 | 45.5 | ||
| 50 | 2.6 | 55.7 | 50.5 | |||
| 60 | 3.2 | 66.9 | 60.5 | |||
-
