卸料板导套 标准型 油润滑 内径精度5μm
条件筛选：
类型 标准型
精度 5μm
润滑类型 油润滑
种类筛选 卸料板导套
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 外径公差 | 内径精度 | 使用温度 | 硬度 | |
| OFC01 | 胶粘型 | 直柱型 |
SUJ2 | h4 | 5μm | 0~40℃ | 58HRC ~ |
| OFC11 | SUJ2+铜合金 | 45HRC ~ | |||||
| OFC02 | 肩型 | SUJ2 | 58HRC ~ | ||||
| OFC12 | SUJ2+铜合金 | 45HRC ~ | |||||
| OFC41 | 紧配型 | 直柱型 | SUJ2 | n5 | 58HRC ~ |
||
| OFC42 | 肩型 | m5 | |||||

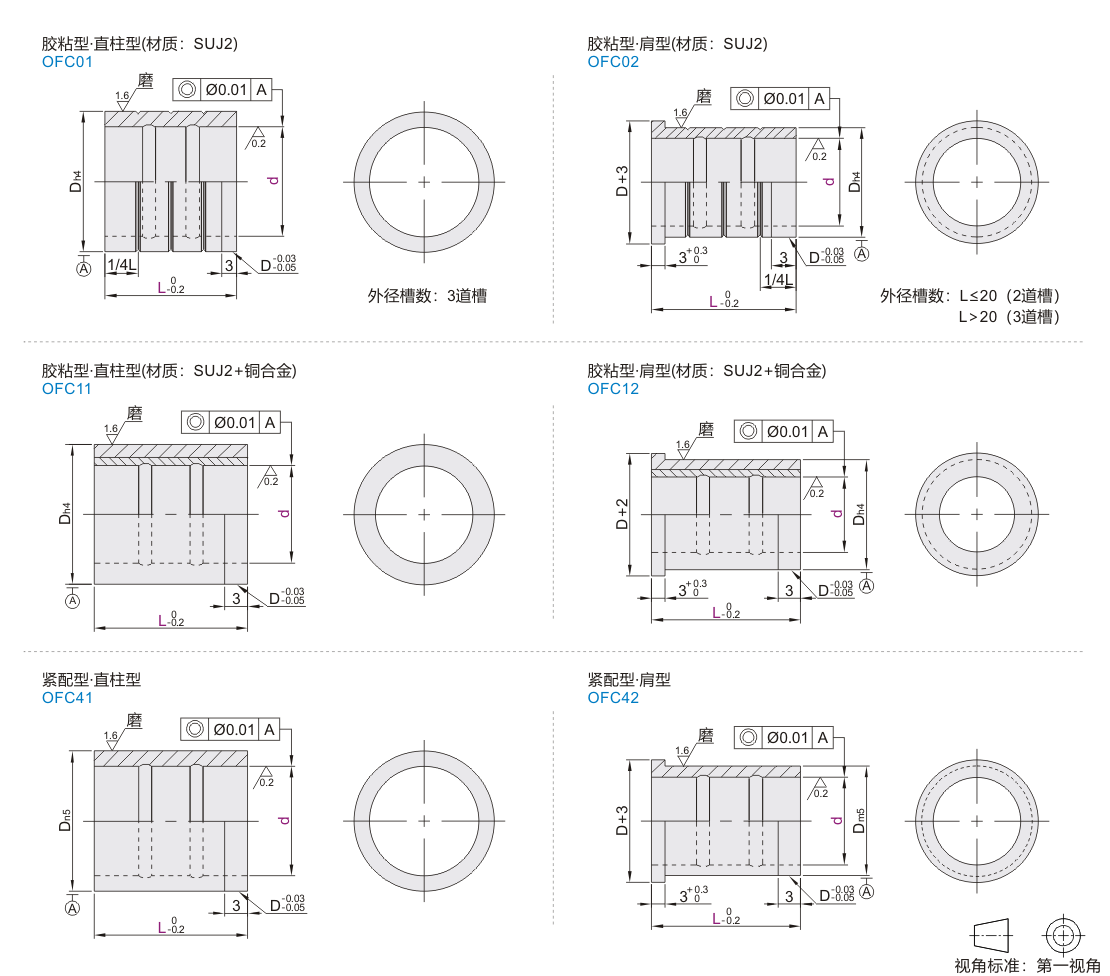

参数图
胶粘型(材质：SUJ2)
| 型号 |
L |
Dh4 |
|||
| 代码 | d |
||||
|
直柱型 肩型 |
8 | -0.003 -0.008 |
10 13 16 20 | 12 | 0 -0.005 |
| 10 | 10 13 16 20 22 25 | 14 | |||
| 13 | 13 16 20 22 25 30 35 | 18 | |||
| 16 | 13 16 20 22 25 30 35 | 22 | 0 -0.006 |
||
| 20 | 16 20 22 25 30 35 | 25 | |||
| 25 | 20 22 25 30 35 | 32 | 0 -0.007 |
||
胶粘型(材质：SUJ2+铜合金)
| 型号 |
L |
Dh4 |
|||
| 代码 | d |
||||
|
直柱型 肩型 |
10 | -0.003 -0.008 |
10 13 16 20 22 25 | 16 | 0 -0.005 |
| 13 | 13 16 20 22 25 30 | 20 | 0 -0.006 |
||
| 16 | 16 20 22 25 30 35 | 24 | |||
| 20 | 16 20 22 25 30 35 | 28 | |||
| 25 | 20 22 25 30 35 | 34 | 0 -0.007 |
||
紧配型·直柱型
| 型号 |
L |
Dn5 |
|||
| 代码 | d |
||||
| OFC41 |
8 | +0.005 0 |
10 13 16 20 | 12 | +0.020 +0.012 |
| 10 | 10 13 16 20 25 | 14 | |||
| 13 | 13 16 20 25 | 18 | |||
| 16 | 16 20 25 30 | 22 | +0.024 +0.015 |
||
| 20 | 20 25 30 | 25 | |||
| 25 | 25 30 35 | 32 | +0.028 +0.017 |
||
紧配型·肩型
| 型号 |
L |
Dm5 |
|||
| 代码 | d |
||||
| OFC42 |
8 | 0 -0.005 |
10 13 16 20 | 12 | +0.015 +0.007 |
| 10 | 10 13 16 20 22 25 | 14 | |||
| 13 | 13 16 20 22 25 30 35 | 18 | |||
| 16 | 13 16 20 22 25 30 35 | 22 | +0.017 +0.008 |
||
| 20 | 16 20 22 25 30 35 | 25 | |||
| 25 | 20 22 25 30 35 | 32 | +0.020 +0.009 |
||
-
