卸料板导套 钢球衬套一体型 主体SUJ2材质
条件筛选：
类型 钢球衬套一体型
材质 SUJ2
种类筛选 卸料板导套
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
导套材质 |
保持器材质 |
硬度 |
||
| 国际 | 相当 | |||||
| OFF01 | 压入型 | 直柱型 |
GCr15 | SUJ2 | A5056 | 58HRC~ |
| OFF02 | LOCTITE粘接型 | 直柱型 | ||||
| OFF03 | 肩型 | |||||

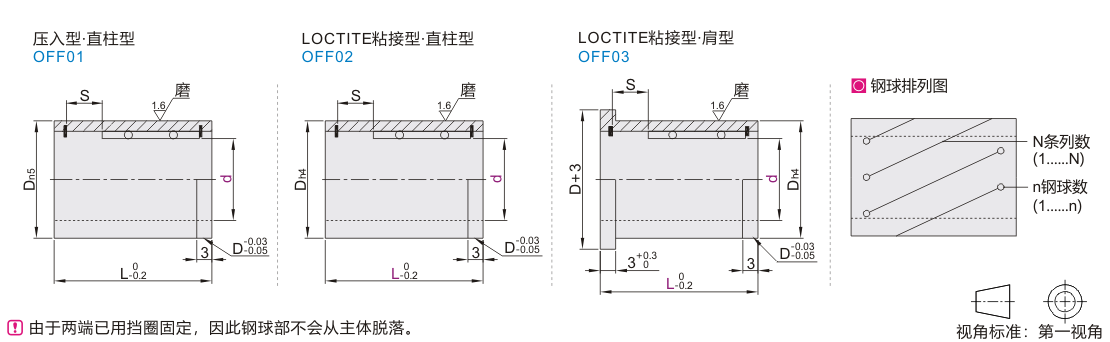

参数图
压入式
| 型号 |
L |
Dn5 |
S | 最大 行程 |
N 条列数 |
n 钢球数 |
钢球直径 |
||
| 代码 | d | ||||||||
| OFF01 |
8 | 24 | 16 | +0.020 +0.012 |
7.8 | 15.6 | 5 | 55 | Ø1.588(1/16") |
| 10 | 30 | 20 | +0.024 +0.015 |
8.4 | 16.8 | Ø2.381 (3/32") | |||
| 13 | 35 | 25 | 9.25 | 18.5 | 6 | 66 | Ø3.175(1/8") |
||
| 16 | 37 | 28 | 10.15 | 20.3 | 78 | ||||
| 20 | 45 | 32 |
+0.028 |
12.75 | 25.5 | 96 | |||
| 25 | 50 | 38 | 14 | 28 | 7 | 112 | |||
LOCTITE粘接型
| 型号 |
L |
Dh4 |
S |
最大行程 |
N 条列数 |
n 钢球数 |
钢球直径 |
||
| 代码 | d |
||||||||
| 直柱型 OFF02 肩型 OFF03 |
8 | 20 | 16 | 0 -0.005 |
5 | 10 | 5 | 35 | Ø1.5 |
| 25 | 7 | 49 | |||||||
| 10 |
25 | 20 | 0 -0.006 |
6 | 48 | Ø2 |
|||
| 30 | 8 | 64 | |||||||
| 13 |
25 | 25 | 6 | 60 | |||||
| 30 | 8 | 80 | |||||||
| 16 | 30 | 28 | 7.5 | 15 | 7 | 77 | |||
| 35 | 9 | 99 | |||||||
| 20 | 30 | 32 | 0 -0.007 |
4 | 44 | Ø3 |
|||
| 35 | 6 | 66 | |||||||
| 25 | 40 | 38 | 8 | 112 | |||||
-
