查看大图
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
类型
产品选型
D
L
图片仅供参考，请以已选的规格为准
超精密型卸料板导柱 SKD11材质 外径精度2μm
条件筛选：
精度 2μm
种类筛选 超精密型卸料板导柱
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
公差精度 |
材质 | 硬度 |
| OFB01 | 肩型 | 2μm | SKD11 | 58HRC~ |
| OFB02 | 直杆型 | |||
| OFB03 | 直杆型带导入部 | |||
| OFB04 | 装卸型 |
当D≥13时，导柱端面有中心孔，孔径Ø2~Ø5，深度5 ~6。

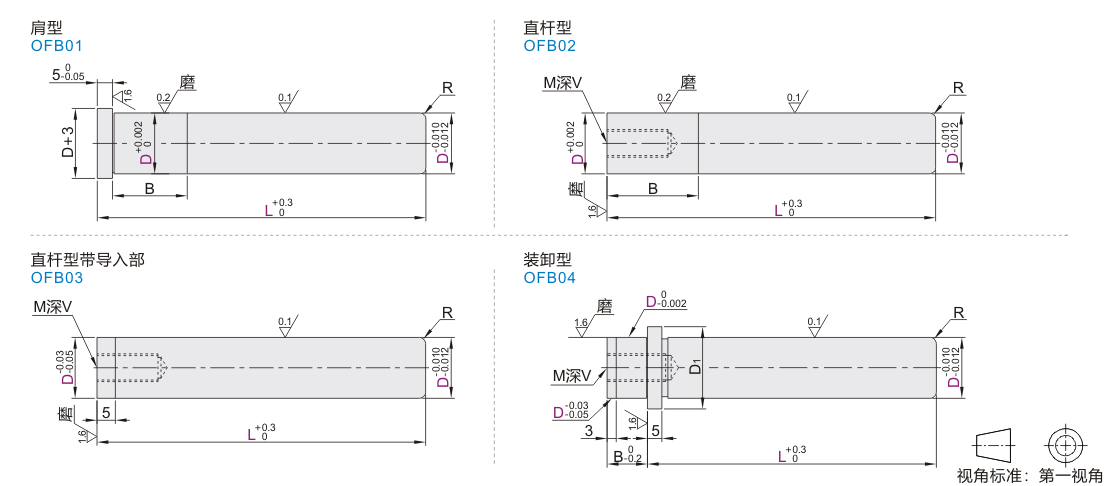

参数图
肩型/直杆型/直杆型带导入部
| 型号 |
L |
(仅OFB02/03) | (仅OFB01/02) | R |
|
| 代码 | D | M深V | B | ||
| 肩型 OFB01 直杆型 OFB02 直杆型带导入部 OFB03 |
8 | 40 50 60 70 80 | M5深12 |
10 | 1.0 |
| 10 | 40 50 60 70 80 90 100 | 13 | |||
| 13 | 50 60 70 80 90 100 110 120 | M6深15 | 16 | 1.5 | |
| 16 | 50 60 70 80 90 100 110 120 130 140 | 20 | |||
| 20 | 60 70 80 90 100 110 120 130 140 | M8深20 |
25 | 2.0 | |
| 25 | 70 80 90 100 110 120 130 140 150 | 28 | |||
装卸型
| 型号 |
L |
M深V |
D1 |
B |
R |
|
| 代码 | D | |||||
| OFB04 |
10 | 30 40 50 60 70 80 | M5深12 | 16 | 8 | 1.0 |
| 13 | 40 50 60 70 80 90 100 | M6深15 |
20 | 10 | 1.5 | |
| 16 | 40 50 60 70 80 90 100 110 120 | 23 | ||||
| 20 | 50 60 70 80 90 100 110 120 | M8深20 | 27 | 13 | 2.0 | |
-
