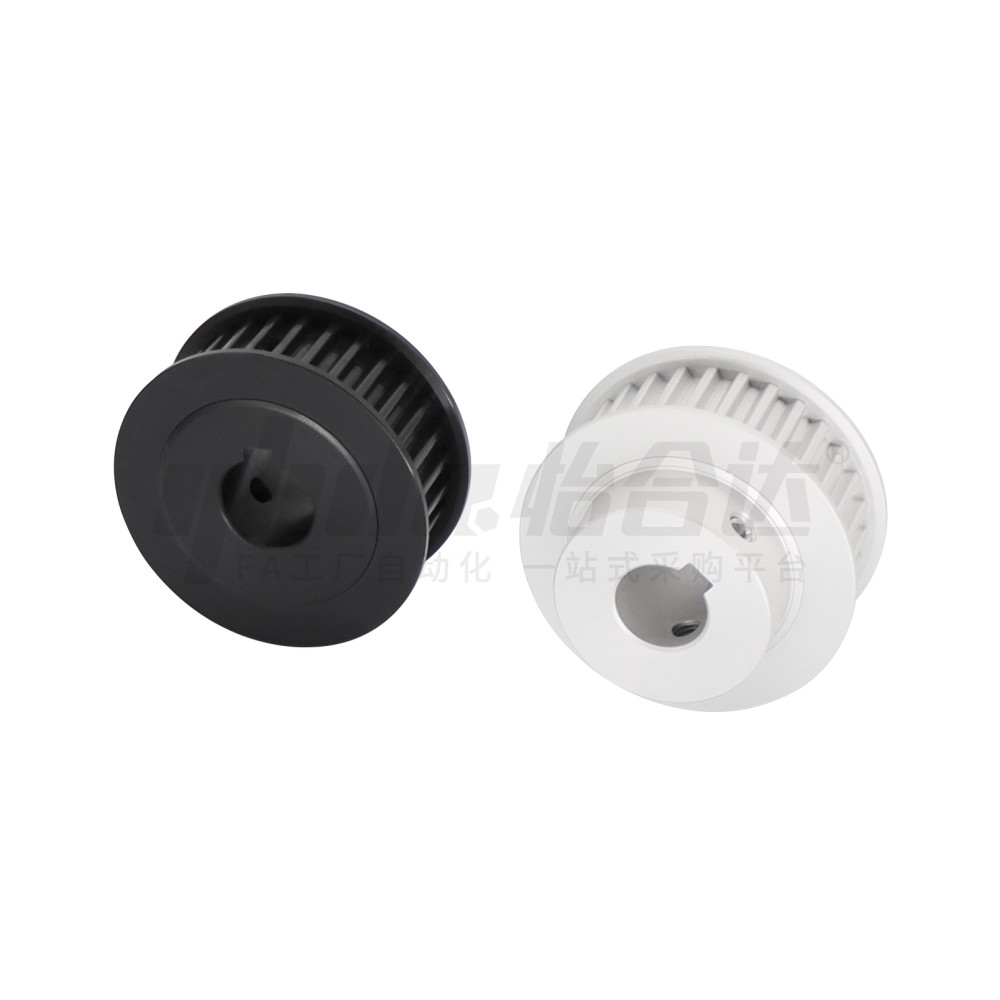

        怡合达自营 梯形齿同步轮 AT5型 齿距5.0 标准型

        条件筛选：

        性价比 标准型
        带轮槽型（齿距） AT5（5.0）
        有无法兰 有
        种类筛选 同步轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 14 项未选择

            代码

            参数选型

            材质

            皮带宽度

            表面处理

            产品选型

            齿数

            带轮形状

            轴孔规格

            内径d(mm)

            台阶孔内径Z(mm)

            7~77
            /1

            台阶孔深度J(mm)

            2~46
            /0.1

            左端台阶孔内径Q(mm)

            7~77
            /1

            右端台阶孔内径R(mm)

            7~77
            /1

            左端台阶孔深度S(mm)

            3~14
            /1

            右端台阶孔深度T(mm)

            3~14
            /1

            技术图档

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码 带轮
            类型            		 皮带
            宽度            		 齿距 材质 表面处理
            带轮 法兰
            EAU01 AT5100 10 5.0 铝合金 铝合金 本色阳极氧化
            EAU02 黑色阳极氧化
            EAU03 喷砂镀镍
            EAU08 S45C SPCC 发黑
            EAU09 喷砂镀镍
            EAU11 AT5150 15 铝合金 铝合金 本色阳极氧化
            EAU12 黑色阳极氧化
            EAU13 喷砂镀镍
            EAU18 S45C SPCC 发黑
            EAU19 喷砂镀镍
            EAU21 AT5200 20 铝合金 铝合金 本色阳极氧化
            EAU22 黑色阳极氧化
            EAU23 喷砂镀镍
            EAU28 S45C SPCC 发黑
            EAU29 喷砂镀镍
            EAU31 AT5250 25 铝合金 铝合金 本色阳极氧化
            EAU32 黑色阳极氧化
            EAU33 喷砂镀镍
            EAU38 S45C SPCC 发黑
            EAU39 喷砂镀镍



            轴孔P·N·C螺孔尺寸表

            轴孔内径
            dH7            		 M 附件
            紧定螺钉
            5 M3 M3×3
            6~12 M4 M4×3
            12.7~17 M5 M5×4
            18~30 M6 M6×5
            31~45 M8 M8×6
            46~50 M10 M10×8

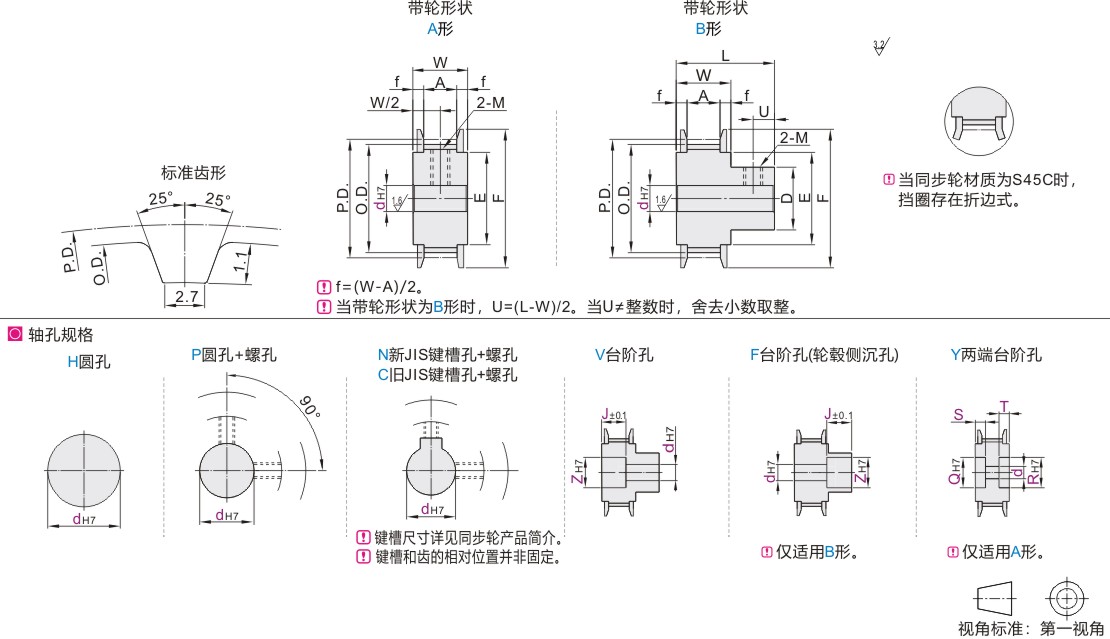

            参数图



            选型表

            型号
            		 带轮
            形状
            		 轴孔
            规格
            		 轴孔规格dH7(最小单位1)
            		 轴孔V、F
            		 轴孔Y
            (最小单位1)
            		 P.D.
            		 O.D.
            		 D
            		 F
            		 E
            		 带轮公称
            宽度
            A形 B形 Z(最小单位1) J
            (最小单位0.1)
            代码 齿数 H P N∙C V Y H P N∙C V∙F A形 B形 Q∙R S∙T A W L

            铝合金
            EAU01-AT5100
            EAU02-AT5100
            EAU03-AT5100
            EAU11-AT5150
            EAU12-AT5150
            EAU13-AT5150
            EAU21-AT5200
            EAU22-AT5200
            EAU23-AT5200
            EAU31-AT5250
            EAU32-AT5250
            EAU33-AT5250

            S45C
            EAU08-AT5100
            EAU09-AT5100
            EAU18-AT5150
            EAU19-AT5150
            EAU28-AT5200
            EAU29-AT5200
            EAU38-AT5250
            EAU39-AT5250

            		 15  A
            B            		 H
            P
            N
            C
            V
            F
            Y            		 5～14 5～10 8・10 5～12 5～12 5～10 5～8 — 5～7 7～14 7～9

            A形时
            2.0≤J≤W-2.0

            B形时
            2.0≤J≤L-2.0

            		 7～14 3~14
            S+T≤W-3            		 23.87  22.65  13  28  18

            皮带宽度10
            AT5100
            A:11.6
            W:16.5
            L:25
            (18~28=L27
            30~60=L29)*

            皮带宽度15
            AT5150
            A:16.6
            W.21.5
            L:30
            (18~28=L32
            30~60=L34)*

            皮带宽度20
            AT5200
            A:21.6
            W:26.5
            L:39
            (18~28=L41
            30~60=L43)*

            皮带宽度25
            AT5250
            A:26.6
            W.31.5
            L:44
            (18~28=L46
            30~60=L48)*
            16  6～16 6～12 8～12 6～14 6～14 6～12 6～10 8  6～10 8～16 8～12 8～16 25.46  24.20  16  32  20
            18  6～18 6～12 8～12 6～16 6～16 6～12 6～11 8・10 6～10 8～18 8～12 8～18 28.65  27.40  33  22
            20  6～20 6～16 8～16 6～18 6～18 6～16 6～12 8・10 6～14 8～20 8～16 8～20 31.83  30.60  20  36  24
            22  7～23 7～18 8～18 7～21 7～21 7～16 7～15 8～12 7～14 9～23 9～16 9～23 35.01  33.85  40  27
            24  7～26 7～20 8～20 7～24 7～24 7～22 7～17 8～13 7～19 9～26 9～21 9～26 38.20  37.00  25  45  30
            25  7～26 7～20 8～20 7～24 7～24 7～22 7～18 8～15 7～19 9～26 9～21 9～26 39.79  38.60
            26  8～31 8～22 8～22 8～29 8～29 8～27 8～21 8～17 8～25 10～31 10～27 10～31 41.38  40.20  30  48  35
            28  8～31 8～24 8～24 8～29 8～29 8～27 8～22 8～18 8～25 10～31 10～27 10～31 44.56  43.35
            30  10～33 10～26 10～26 10～31 10～31 10～31 10～23 10～18 10～26 12～33 10～28 12～33 47.75  46.55  35  55  40
            32  10～36 10～28 10～28 10～34 10～34 10～31 10～27 10～22 10～30 12～36 12～32 12～36 50.93  49.70
            36  10～41 10～30 10～30 10～39 10～39 10～36 10～30 10～25 10～34 12～41 12～36 12～41 57.30  56.05  40  61  45
            40  10～46 10～38 10～38 10～44 10～44 10～40 10～35 10～29 10～38 12～46 12～40 12～46 63.66  62.45  45  67  50
            44  12～54 12～42 12～40 12～52 12～52 12～40 12～35 12～30 12～38 14～54 14～40 14～54 70.03  68.80  74  58
            48  12～59 12～45 12～40 12～57 12～57 12～40 12～35 12～30 12～38 14～59 14～40 14～59 76.39  75.15  83  63
            50  12～63 12～47 12～45 12～61 12～61 12～40 12～35 12～30 12～38 14～63 14～40 14～63 79.58  78.35  87  67
            60  12～77 12～50 12～50 12～75 12～75 12～40 12～35 12～30 12～38 14～77 14～40 14～77 95.49  94.25  99  80



            选择轴孔规格H、V、F、Y时 ，无螺孔 。  孔径6.35仅适用轴孔规格H、P、V、F。 *齿数18~60只适用于( )内L的尺寸。
            孔径9不适用轴孔规格N。                          孔径8、9 、11、13、14、17、21~50不适用轴孔规格C。
            选购新JIS键槽孔+螺孔的轴孔直径10时 ，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。   "可选加工"见同步轮产品简介。



            键槽尺寸





            C：旧JIS键槽尺寸表

            dH7
            轴孔径·符号            		 bF7 t公差
            C-d10 4  +0.022
            +0.010            		 1.5  +0.1
            0
            C-d12
            C-d15 5  2
            C-d16
            C-d18
            C-d19
            C-d20
            C-d30 7  +0.028
            +0.013            		 3
            C-d33 10  3.5
            C-d34
            C-d35
            C-d36
            C-d37
            C-d38
            C-d39
            C-d40
            C-d41 12  +0.034
            +0.016
            C-d42
            C-d43
            C-d44
            C-d45
            C-d50



            N：新JIS（B1301）键槽尺寸表

            公称型号 dH7
            		 bJS9 t公差
            N-d8 8 +0.015
            0            		 3 ±0.0125 1.4 +0.1
            0
            N-d10 10
            N-d10K 10 4 ±0.015 1.8
            N-d11 11 +0.018
            0
            N-d12 12
            N-d12.7 12.7 5 2.3
            N-d13 13
            N-d14 14
            N-d15 15
            N-d16 16
            N-d17 17
            N-d18 18 6 2.8
            N-d19 19 +0.021
            0
            N-d20 20
            N-d21 21
            N-d22 22
            N-d23 23 8 ±0.018 3.3 +0.20
            N-d24 24
            N-d25 25
            N-d26 26
            N-d27 27
            N-d28 28
            N-d29 29
            N-d30 30
            N-d31 31 +0.025
            0            		 10
            N-d32 32
            N-d33 33
            N-d34 34
            N-d35 35
            N-d36 36
            N-d37 37
            N-d38 38
            N-d39 39 12 ±0.021 3.3
            N-d40 40
            N-d41 41
            N-d42 42
            N-d43 43
            N-d44 44
            N-d45 45 14 3.8
            N-d46 46
            N-d47 47
            N-d48 48
            N-d49 49
            N-d50 50
            N-d51 51 +0.030
            0            		 16 4.3
            N-d52 52
            N-d53 53
            N-d54 54
            N-d55 55
            N-d56 56
            N-d57 57
            N-d58 58
            N-d59 59 18 4.4
            N-d60 60
            N-d61 61
            N-d62 62
            N-d63 63
            N-d64 64
            N-d65 65
            N-d66 66 20 ±0.025 4.9
            N-d67 67
            N-d68 68
            N-d69 69
            N-d70 70
            N-d71 71
            N-d72 72
            N-d73 73
            N-d74 74
            N-d75 75
            N-d76 76 22 5.4
            N-d77 77
            N-d78 78
            N-d79 79
            N-d80 80
