        手动位移台 X轴 燕尾槽式 螺杆驱动式 精密型 铝合金/黄铜材质 黑色阳极氧化/黑色氟树脂处理

        条件筛选：

        性价比 精密型
        材质 铝合金
        厚度 标准型
        表面处理 黑色阳极氧化
        传动方向 X轴
        导轨形式 燕尾槽式
        进给方式 螺杆驱动式
        种类筛选 手动位移台

        产品型号：

        EJB51-60

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 传动方向 材质 表面处理
            EJB51 螺杆驱动型 X轴 铝合金 黑色阳极氧化
            EJB52 黄铜 黑色氟树脂


            注意事项：最中间的紧定螺钉为固定夹（如上图标识），可以锁紧和放松滑块。固定夹两侧的螺钉为
                预压螺丝（出厂前已经调节为最佳状态），如果再调节会导致精度下降，滑块晃动，滑动卡滞等问题。
            安装于滑台底面或顶面的零件平面度不足时，可能无法发挥出产品应有的性能（平面度的参考标准：
                10μm以内)。
            该产品的倒装负载、垂直负载和侧装负载一般为水平负载的1/3，实际负载与具体使用工况有关。
            耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。
            使用方法：将锁紧旋钮松开后，调节驱动机构（微分头/进给丝杠）至目标位后拧紧锁紧旋钮。
            请注意：拧紧锁紧旋钮后禁止调节驱动机构（微分头/进给丝杠）或用手大力推动，
                由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

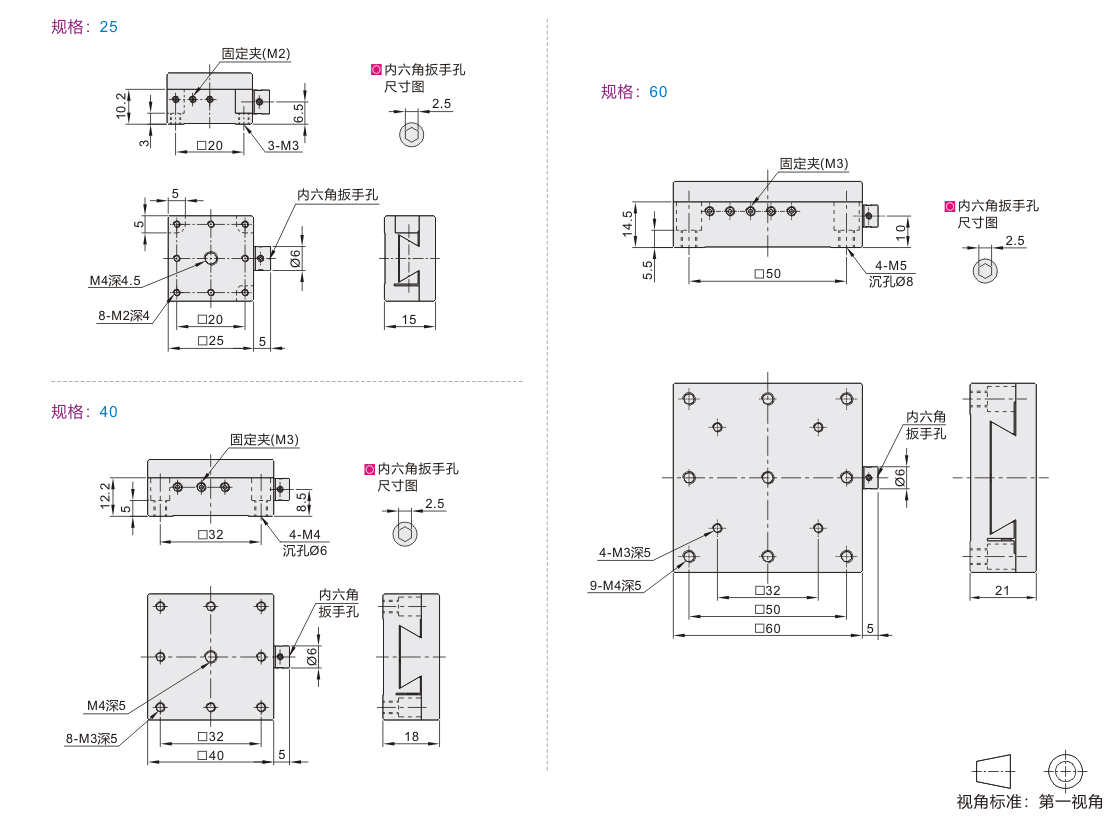

            参数图


            选型表

            型号
            		 台面尺寸
            (mm)            		 行程
            (mm)            		 旋钮旋转1圈
            移动量
            (mm)            		 耐负载(N)
            		 移动精度(μm)
            		 容许力矩负载(N·m)
            		 平行度
            (μm)
            		 主体
            重量
            (kg)            		              附件
            代码 规格 水平 垂直 直线度 平行度 上下
            摆动            		 左右
            摆动            		 侧向
            滚动            		 不锈钢内六角
            圆柱头螺钉
            EJB51
            EJB52            		 25 25×25 ±3 0.5  29.4 9.8 30 80 2 1.5 1.3 50 0.07  TAC21-M2-L8  3个
            40 40×40 ±5 4 3 3  0.19  TAC21-M3-L6  4个
            60 60×60 ±7 39.2 19.6  5 4 4 0.6  TAC21-M4-L6  4个
