形状
材质
表面处理
轴孔形状
产品选型
皮带配合处直径D(mm)
圆孔孔径P(mm)
键槽孔孔径N(mm)
键槽孔孔径NK(mm)
皮带配合处宽度T(mm)
图片仅供参考，请以已选的规格为准

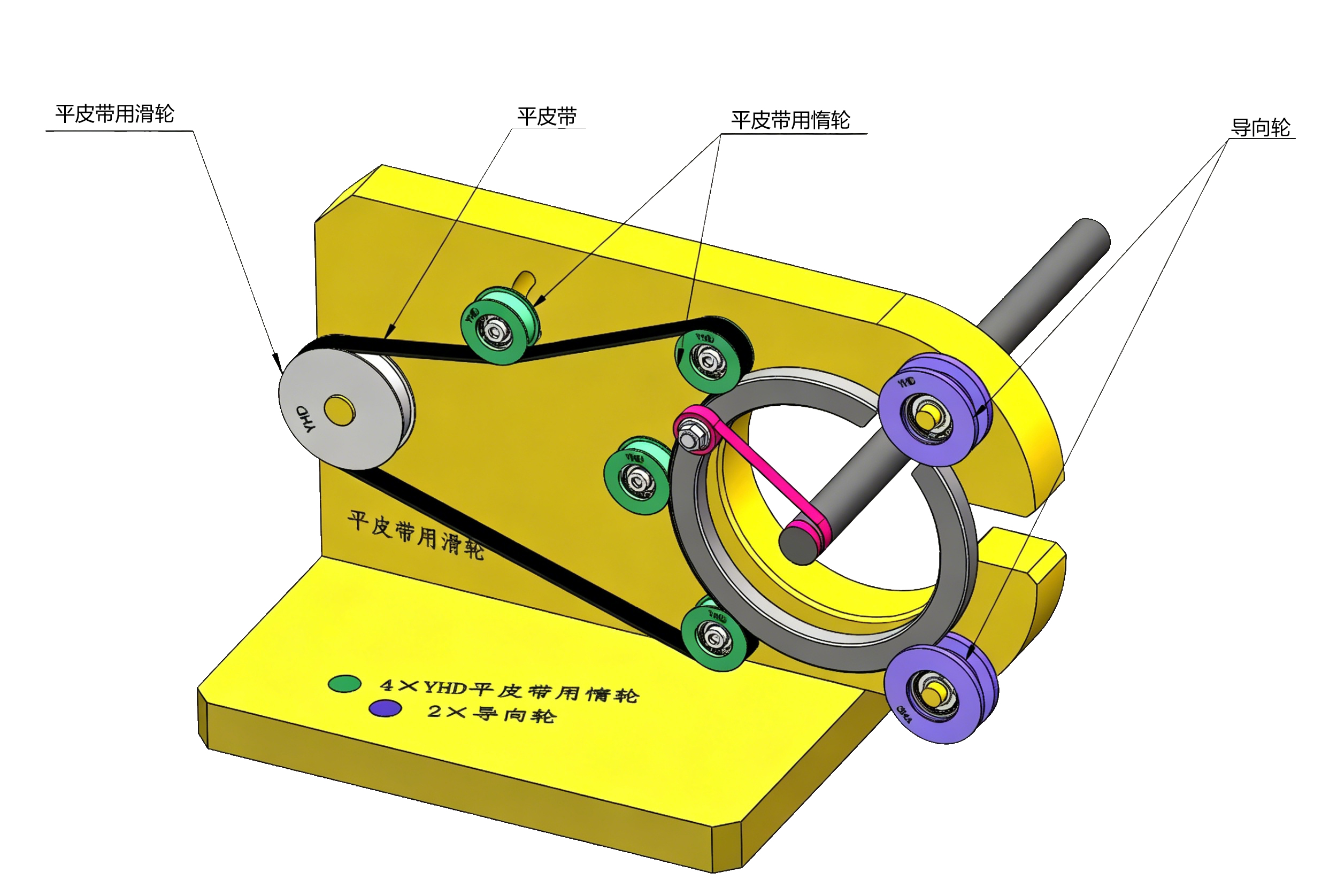

平皮带用滑轮 法兰型/圆弧型 T=6-32 标准型
条件筛选：
类型 浮球位置固定型
材质 S45C
形状 直柱形
表面处理 发黑
法兰 有
轮毂 有
轴孔形状 圆孔或键槽孔
种类筛选 平皮带用滑轮
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
技术图档
可选加工参数
产品简介
材质图
参数图
材质图
参数图
材质图
参数图
材质图
圆孔+螺孔型
| 代码 |
材质 |
表面处理 |
||
| 法兰型 | 圆弧型 | 国标 | 相当 | |
| ENC01 | ENC31 | 45 | S45C | 发黑 |
| ENC02 | ENC32 | 喷细砂无电解镀镍 | ||
| ENC11 | ENC41 | 铝合金 | 喷细砂本色阳极氧化 | |
| ENC21 | ENC51 | 0Cr18Ni9 | SUS304 | — |
| — | ENC56 | 蓝色POM | 蓝色POM | |
如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。 POM材质轮子和皮带在运动过程中，因机构张紧力、启停、皮带硬度皮带摩擦力等因素会造成磨损现象，如特殊环境工况请联系怡合达。 3D模型仅供参考，具体尺寸请以参数表为准，注意选型。
"可选加工"见滑轮、惰轮产品简介(法兰型产品适用BC/FC/TC/KC可选加工；圆弧型产品适用BC可选加工)。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
键槽孔+螺孔型
| 代码 |
材质 |
表面处理 |
||
| 法兰型 | 圆弧型 | 国标 | 相当 | |
| ENC01 | ENC31 | 45 | S45C | 发黑 |
| ENC02 | ENC32 | 喷细砂无电解镀镍 | ||
| ENC11 | ENC41 | 铝合金 | 喷细砂本色阳极氧化 | |
| ENC21 | ENC51 | 0Cr18Ni9 | SUS304 | — |
如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。 3D模型仅供参考，具体尺寸请以参数表为准，注意选型。
"可选加工"见滑轮、惰轮产品简介(法兰型产品适用BC/FC/TC/KC可选加工；圆弧型产品适用BC可选加工)。
参数图
圆孔-螺孔型
| 型号 | PH7 |
T | D1 | V | V1 | M | L | ||||||||||
| 代码 | D | ||||||||||||||||
| 法兰型 ENC01 ENC02 ENC11 ENC21 圆弧型 ENC31 ENC32 ENC41 ENC51 ENC56 |
15 | 5 6 | 6※ 11 16 21 27 32 |
12 | 8 | 4 | 3 | T+2 | |||||||||
| 18 | 5 6 8 | 16 | |||||||||||||||
| 20 | 5 6 8 | ||||||||||||||||
| 28 | 5 6 8 10 | ||||||||||||||||
| 30 | 5 6 8 10 12 | 20 | |||||||||||||||
| 35 | 6 8 10 12 | ||||||||||||||||
| 40 | 6 8 10 12 | ||||||||||||||||
| 45 | 8 10 12 | 30 | 12 | 6 | 5 | ||||||||||||
| 50 | 8 10 12 | ||||||||||||||||
| 60 | 8 10 12 15 | ||||||||||||||||
| 80 | 12 15 20 30 | 50 | 16 | 8 | 8 | ||||||||||||
| 100 | 15 20 30 40 | 60 | |||||||||||||||
※ T=6不适用圆弧型。
键槽孔-螺孔型
| 型号 | NH7 |
T | D1 | V | V1 | M | L | |||||||||
| 代码 | D | |||||||||||||||
| 法兰型 ENC01 ENC02 ENC11 ENC21 圆弧型 ENC31 ENC32 ENC41 ENC51 |
20 | 8 | 6※ 11 16 21 27 32 |
16 | 8 | 4 | 3 | T+2 | ||||||||
| 28 | 8 | |||||||||||||||
| 30 | 8 10 K10 12 | 20 | ||||||||||||||
| 35 | 8 10 K10 12 | |||||||||||||||
| 40 | 8 10 K10 12 | |||||||||||||||
| 45 | 8 10 K10 12 | 30 | 12 | 6 | 5 | |||||||||||
| 50 | 8 10 K10 12 | |||||||||||||||
| 60 | 8 10 K10 12 15 | |||||||||||||||
| 80 | 12 15 20 30 | 50 | 16 | 8 | 8 | |||||||||||
| 100 | 15 20 30 40 | 60 | ||||||||||||||
※ T=6不适用圆弧型。
-
