型号：
ENK01-D15-P5-T6
复制
型号筛选
可选加工（可选）
型号已生成
重置
代码
产品选型
皮带配合处直径D(mm)
圆孔孔径P(mm)
键槽孔孔径N(mm)
键槽孔孔径NK(mm)
皮带配合处宽度T(mm)
图片仅供参考，请以已选的规格为准
聚氨酯平皮带用滑轮 法兰型 T=6-32 圆孔/键槽孔
条件筛选：
主体材质 SUS304
形状 直柱形
硬度 邵氏A70
表面处理 无
法兰 有
轮毂 有
轴孔形状 圆孔或键槽孔
种类筛选 聚氨酯平皮带用滑轮
产品型号：
ENK01-D15-P5-T6
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
圆孔+螺孔型
| 代码 | 类型 | 材质 | 硬度 | |
| 本体 | 衬层 | 衬层 | ||
| ENK01 | 法兰型 | SUS304 | 聚氨酯（蓝色） | 邵氏A70 |
3D模型仅供参考 ，具体尺寸请以参数表为准 ，注意选型。 "可选加工"见滑轮 、惰轮产品简介(适用BC/FC/TC可选加工)。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
键槽孔+螺孔型
| 代码 | 类型 | 材质 | 硬度 | |
| 本体 | 衬层 | 衬层 | ||
| ENK01 | 法兰型 | SUS304 | 聚氨酯（蓝色） | 邵氏A70 |
3D模型仅供参考 ，具体尺寸请以参数表为准 ，注意选型。 "可选加工"见滑轮 、惰轮产品简介(适用BC/FC/TC可选加工)。
参数图

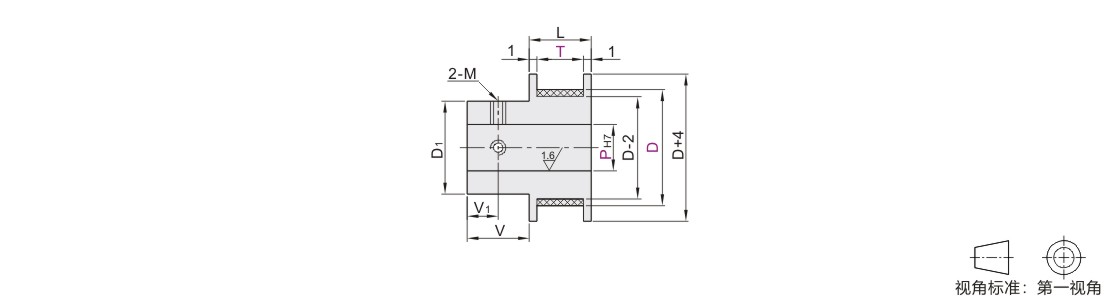

圆孔+螺孔型
| 型号 |
PH7 |
T | D1 | V | V1 | M | L | |||||||||||||||||||||
| 代码 | D | |||||||||||||||||||||||||||
| ENK01 | 15 | 5 6 | 6 11 16 21 27 32 |
12 | 8 | 4 | 3 | T+2 | ||||||||||||||||||||
| 18 | 5 6 8 | 16 | ||||||||||||||||||||||||||
| 20 | ||||||||||||||||||||||||||||
| 28 | 6 8 10 | |||||||||||||||||||||||||||
| 30 | 6 8 10 12 | 20 | ||||||||||||||||||||||||||
| 35 | 8 10 12 | |||||||||||||||||||||||||||
| 40 | ||||||||||||||||||||||||||||
| 45 | 10 12 | 30 | 12 | 6 | 5 | |||||||||||||||||||||||
| 50 | ||||||||||||||||||||||||||||
| 60 | 10 12 15 | |||||||||||||||||||||||||||
| 80 | 15 20 30 | 50 | 16 | 8 | 8 | |||||||||||||||||||||||
| 100 | 20 30 40 | 60 | ||||||||||||||||||||||||||

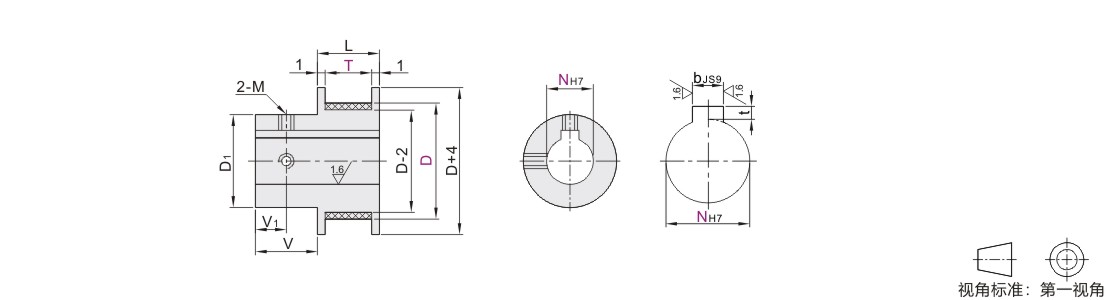

键槽孔+螺孔型
| 型号 | NH7 |
T | D1 | V | V1 | M | L | ||||||||||||||
| 代码 | D | ||||||||||||||||||||
| ENK01 | 20 | 8 | 6 11 16 21 27 32 |
16 | 8 | 4 | 3 | T+2 | |||||||||||||
| 28 | |||||||||||||||||||||
| 30 | 8 10 K10 12 | 20 | |||||||||||||||||||
| 35 | 10 K10 12 | ||||||||||||||||||||
| 40 | |||||||||||||||||||||
| 45 | 30 | 12 | 6 | 5 | |||||||||||||||||
| 50 | |||||||||||||||||||||
| 60 | 10 K10 12 15 | ||||||||||||||||||||
| 80 | 15 20 30 | 50 | 16 | 8 | 8 | ||||||||||||||||
| 100 | 20 30 40 | 60 | |||||||||||||||||||
当选键槽孔+螺孔的轴孔直径10、键槽宽4.0mm（高1.8mm）的规格时，请指定K10。
键槽尺寸N:新JIS(B1301)键槽尺寸表
| NH7 | bJS9 | t | |||||||||||||
| 8 | +0.015 0 |
3 | ±0.0125 | 1.4 | +0.1 0 |
||||||||||
| 10 | |||||||||||||||
| K10 | 4 | ±0.0150 | 1.8 | ||||||||||||
| 12 | +0.018 0 |
||||||||||||||
| 15 | 5 | 2.3 | |||||||||||||
| 20 | +0.021 0 |
6 | 2.8 | ||||||||||||
| 30 | 8 | ±0.0180 | 3.3 | +0.2 0 |
|||||||||||
| 40 | +0.025 0 |
12 | ±0.0215 | ||||||||||||
-
