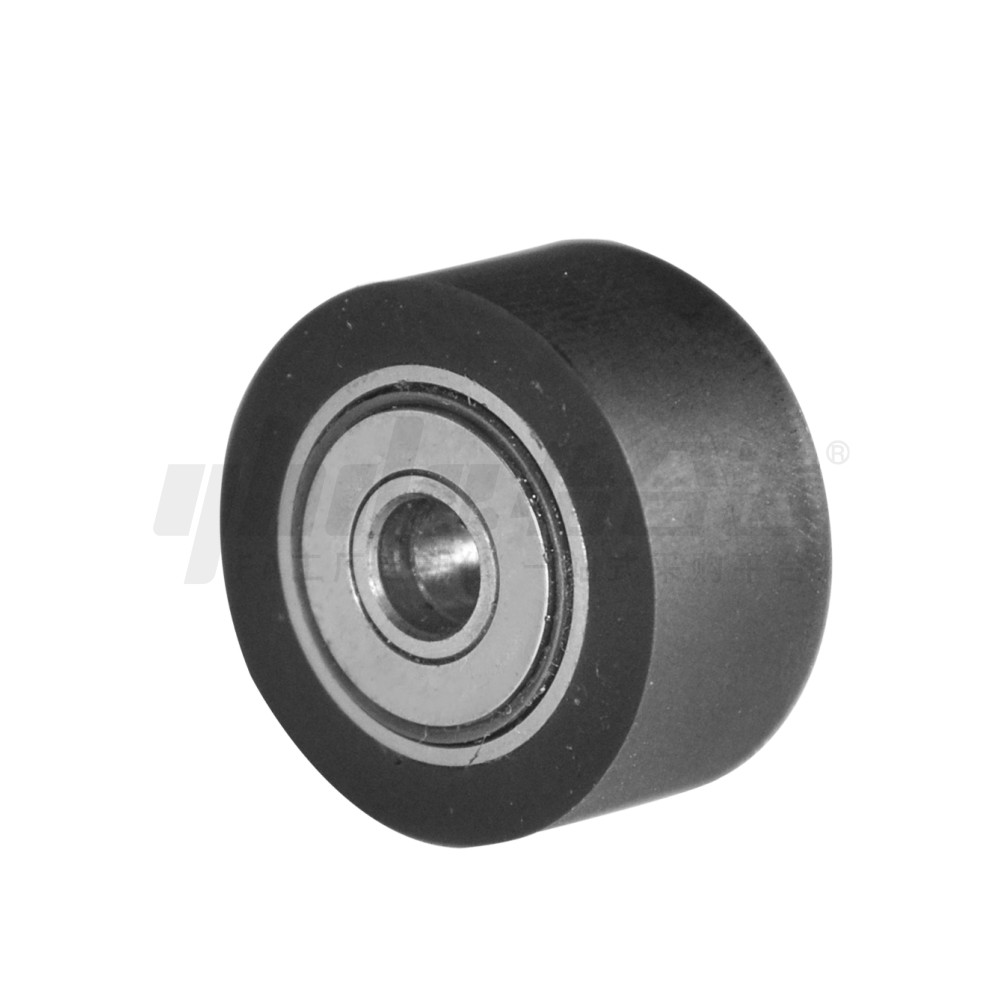

怡合达 包胶滚子轴承随动器 非分离型 · 圆柱型 分离型 · 圆柱型/球面型 标准型
品牌名称：
怡合达
条件筛选：
轴承类型 滚子轴承随动器
轴承材质 GCr15
包胶材质 聚氨酯
包胶颜色 黑色
包胶硬度 肖氏A90
螺杆 不带螺杆
种类筛选 包胶随动器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 |
类型 |
密封圈 |
材质 |
衬层硬度 |
使用 环境温度 |
||
| 标准型 | 衬层 | 随动器 | |||||
| BBG01 | 分离型 | 圆柱型 | 带 | 聚氨酯 | SUJ2 | 肖氏A90 | -20℃~80℃ |
| BBG02 | 无 | ||||||
| BBG11 | 球面型 | 带 | |||||
| BBG12 | 无 | ||||||
| BBG21 | 非分离型 | 圆柱型 | 带 | ||||
| BBG22 | 无 | ||||||
不同批次产品包胶衬层可能存在色差。

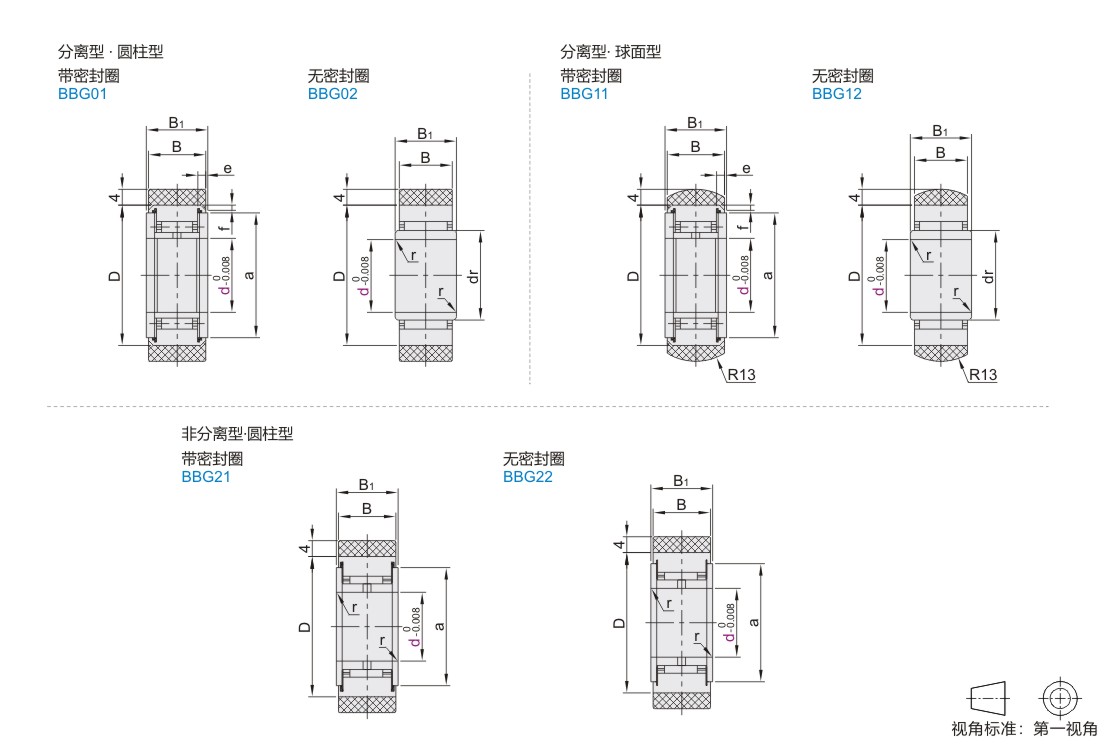

参数图
分离型(带密封圈)·圆柱型/球面型
| 型号 |
D |
a |
B |
B1 |
e |
f |
容许负载 (N) |
极限转速 (rpm) |
重量 (g) |
|
| 代码 | d | |||||||||
|
标准型 |
6 | 19 | 14 | 13.8 | 14 | 2.5 | 0.8 | 95 | 1960 | 28 |
| 8 | 24 | 17.5 | 114 | 1660 | 44 | |||||
| 10 | 30 | 23.5 | 15.8 | 16 | 146 | 1390 | 72.5 | |||
| 12 | 32 | 25.5 | 150 | 1320 | 82.5 | |||||
分离型(无密封圈)·圆柱型/球面型
| 型号 |
D |
dr |
B |
B1 |
r |
容许负载 (N) |
极限转速 (rpm) |
重量 (g) |
|
| 代码 | d | ||||||||
| 标准型 圆柱型 BBG02 球面型 BBG12 |
6 | 19 | 10 | 9.8 | 10 | 0.5 | 98 | 4900 | 23.2 |
| 8 | 24 | 12 | 113 | 4150 | 33 | ||||
| 10 | 30 | 14 | 11.8 | 12 | 145 | 3475 | 57 | ||
| 12 | 32 | 16 | 150 | 3300 | 65 | ||||
非分离型·圆柱型
| 型号 |
D |
a |
B |
B1 |
r |
容许负载 (N) |
极限转速 (rpm) |
重量 (g) |
|
| 代码 | d | ||||||||
| 标准型 圆柱型 BBG21 球面型 BBG22 |
5 | 16 | 12 | 11 | 12 | 0.5 | 102 | 6525 | 20.2 |
| 6 | 19 | 14 | 127 | 5220 | 25.5 | ||||
| 8 | 24 | 17.5 | 14 | 15 | 145 | 5910 | 52 | ||
| 10 | 30 | 23.5 | 192 | 4785 | 73 | ||||
| 12 | 32 | 25.5 | 195 | 5055 | 80 | ||||
-
