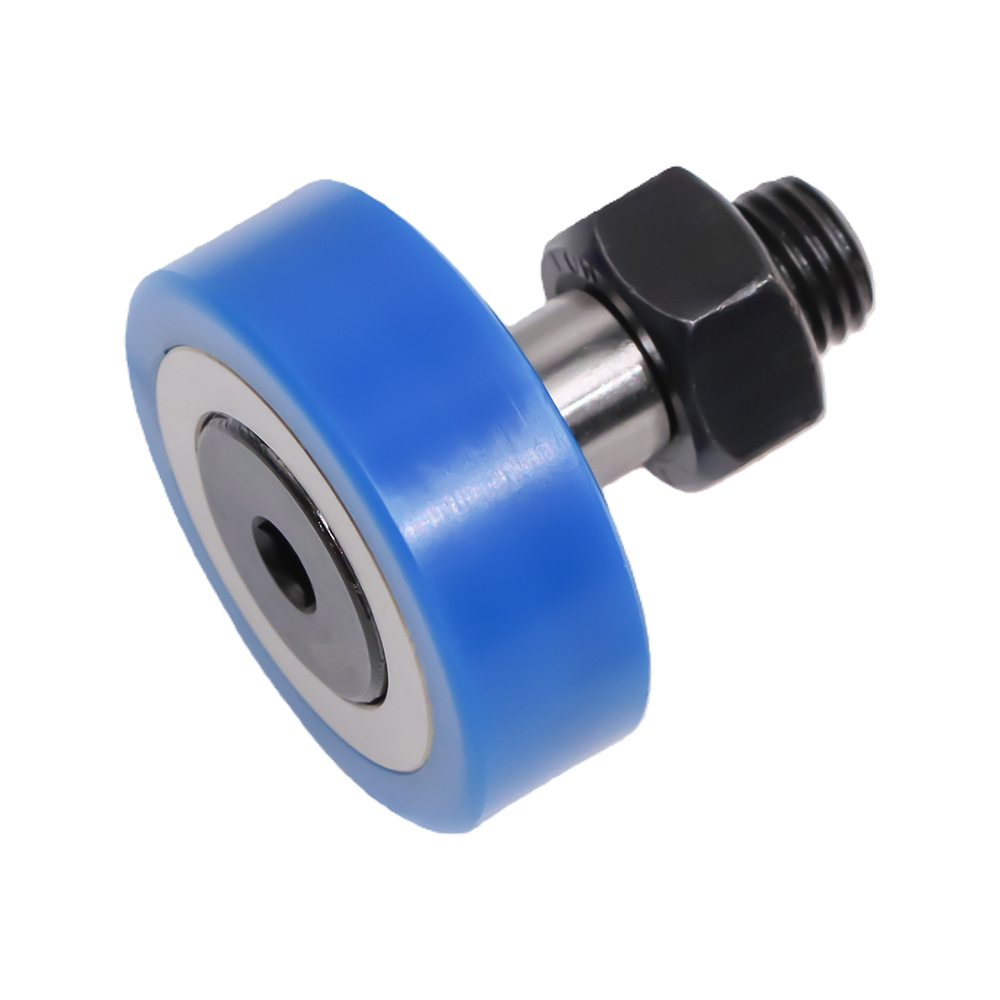

        怡合达 经济型 包胶凸轮轴承随动器 POM 圆柱形/圆弧型

        品牌名称：

        怡合达

        条件筛选：

        轴承类型 凸轮轴承随动器
        包胶材质 聚甲醛
        包胶颜色 蓝色
        螺杆 标准型螺杆
        包胶方式 压入型
        种类筛选 包胶随动器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 密封圈 材质 附件
            衬层 凸轮轴承随动器
            国标 相当
            E-BPY41 经济型 圆柱型 有 聚甲醛 GCr15 SUJ2 六角螺帽(S45C)
            E-BPY43 9Cr18 Mo SUS440C 六角螺帽(SUS304)
            E-BPY61 球面型 GCr15 SUJ2 六角螺帽(S45C)
            E-BPY63 9Cr18 Mo SUS440C 六角螺帽(SUS304)



            特点：凸轮轴承随动器外圈已压入树脂。
            注意：压入型在高温场所树脂发生膨胀，容易脱落。因此，保管时请避免高温场所。
            不同批次产品包胶衬层可能存在色差。

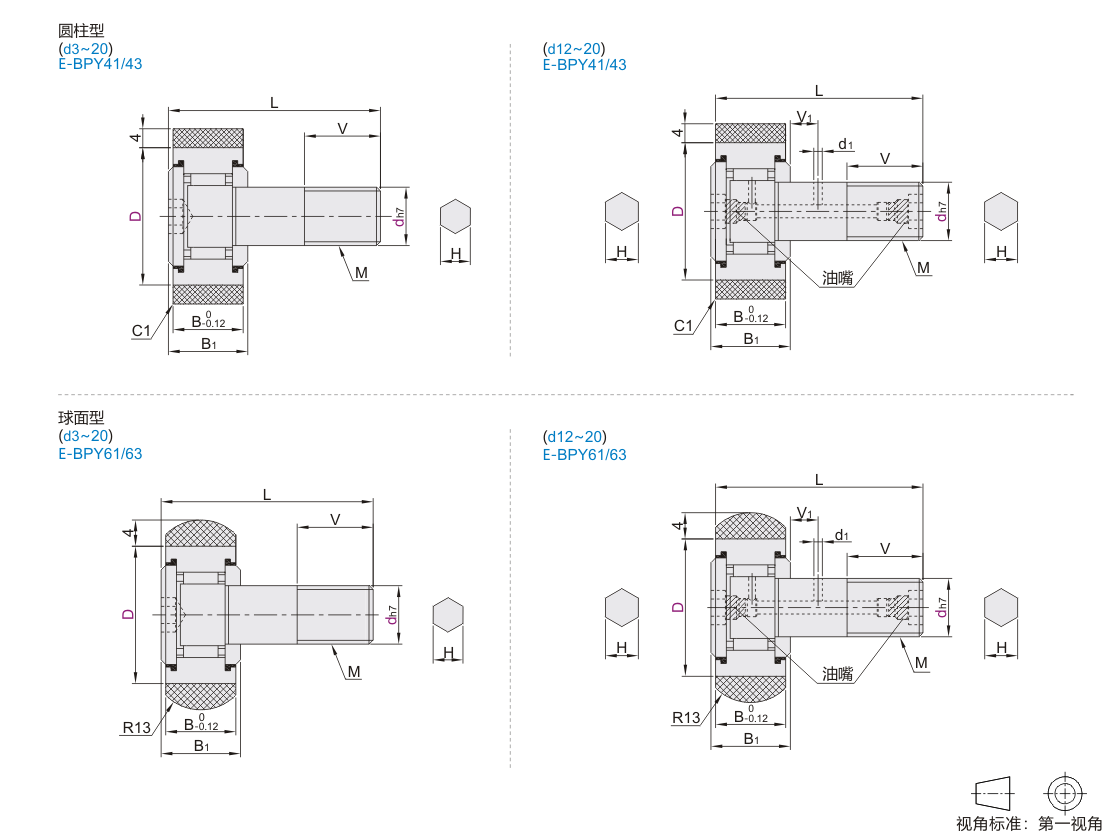

            参数图



            选型表

            型号 D M B B1 L d1 V V1 H 容许负载
            (N)            		 容许转速
            (rpm)            		 重量
            (g)
            代码 dh7 轴承钢 不锈钢

            圆柱型
            E-BPY41
            E-BPY43


            球面型
            E-BPY61
            E-BPY63

            		 3 0
            -0.012            		 10 M3×0.5 7 8 17 —
            		 5 —
            		 2 2 238 3200 6.3
            4 12 M4×0.7 8 9 20 6 2.5 2.5 350 2760 11.4
            5 13 M5×0.8 9 10 23 7.5 3 3 406 2510 15
            6 16 M6×1.0 11 12 28 8 460 2230 20
            8 0
            -0.015
            		 19 M8×1.25 32 10 4 4 504 1960 34
            10B 22 M10×1.0
            		 12
            		 13
            		 36
            		 12
            		 5
            		 5
            		 555 1760 52
            26 592 1560 65
            10
            		 22 M10×1.25 555 1760 52
            26 592 1560 65
            12 0
            -0.018            		 30 M12×1.5 14 15 40 3 13 6 6
            		 6 728 1390 93
            32 779 1320 112
            16 35 M16×1.5 18 19.5 52 17 8 8 840 1230 180
            18 40 M18×1.5 20 21.5 58 21 886 1080 270
            20 0
            -0.021            		 47 M20×1.5 24 25.5 66 4 25 9 10
            		 8 1100 930 400
            52 1044 830 480



            d3~d10规格没有润滑脂补充孔。                                         容许负载为速度=10km/h时的数值。
