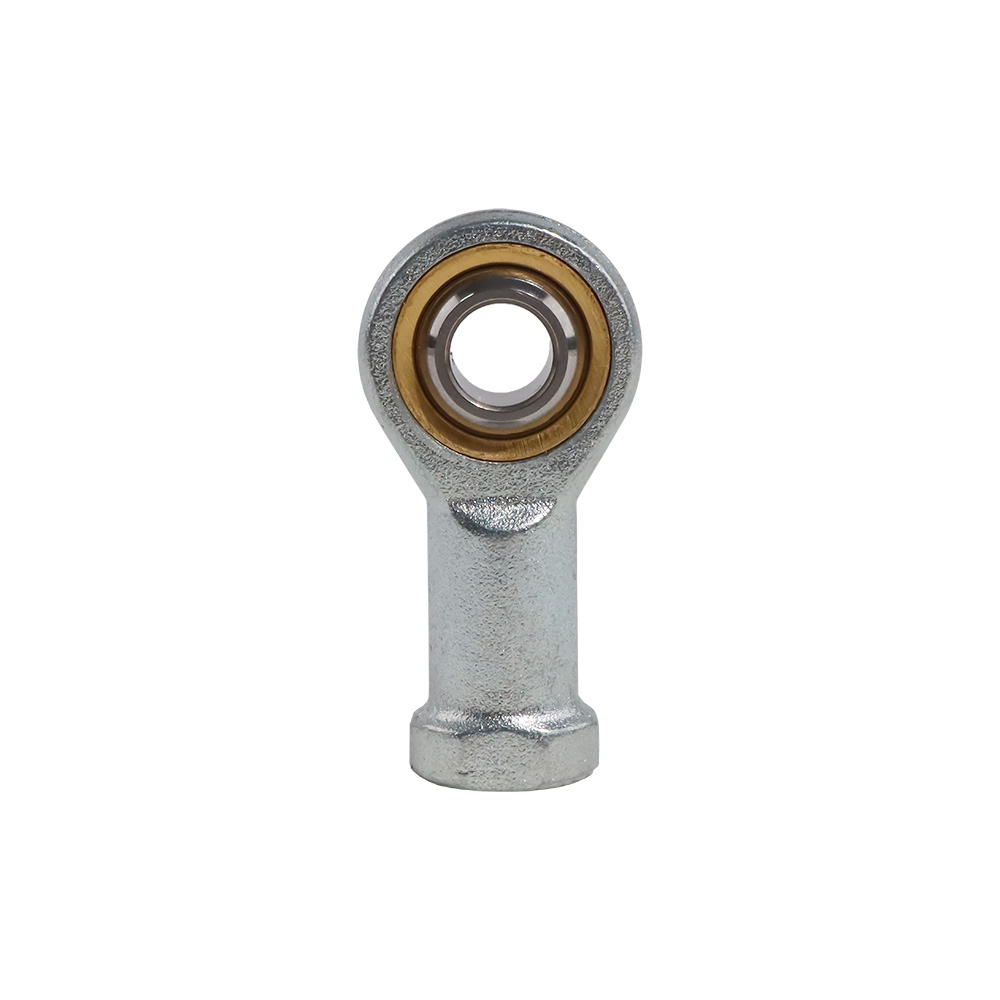

        杆端关节轴承 内螺纹组装型 自润滑式

        品牌名称：

        怡合达

        条件筛选：

        安装方式 内螺纹型
        尺寸系列 常规型
        种类筛选 杆端关节轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 杆端 衬垫 内圈
            材质 表面处理 材质 材质 热处理
            BNC06 内螺纹 外圈滑动表面带保护层 注油式 碳钢 镀环保白锌 铜 轴承钢 淬火
            BNC01 自润滑
            BNC07 PTFE（带铜网布）
            BNC02 SUS304 — SUS304 SUS440
            BNC03 PTFE SUS440

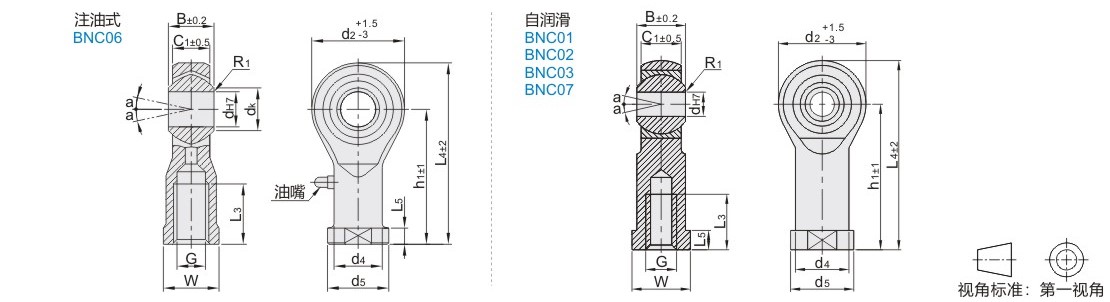

            参数图



            注油式（POS...）

            型号 螺纹旋向 d B dK C1 d2

            G

            (6H)

            		 h1 L3
            （min）            		 L4 L5 W d4 d5 R1 a°≈ 静态径向载荷容量(KN) 重量
            （kg）
            代码 轴承规格
            BNC06 PHS5 R
            （右旋）


            L
            （左旋）            		 5 8 7.7 6 16 M5×0.8 27 14 35 4 9 9 11 0.3 13 5.59 0.0165
            PHS6 6 9 9 6.75 18 M6×1.0 30 39 5 11 10 13 6.68 0.025
            PHS8 8 12 10.4 9 22 M8×1.25 36 17 47 14 12.5 16 14 9.8 0.043
            PHS10 10 14 12.9 10.5 26 M10×1.5 43 21 56 6.5 17 15 19 0.6 13.2 0.072
            PHS10-1 M10×1.25
            PHS12 12 16 15.4 12 30 M12×1.75 50 24 65 19 17.5 22 13 16.7 0.107
            PHS12-1 M12×1.25
            PHS14 14 19 16.9 13.5 34 M14×2.0 57 27 74 8 22 20 25 16 20.6 0.16
            PHS14-1 M14×1.5
            PHS16 16 21 19.4 15 38 M16×2.0 64 33 83 24 22 27 15 25 0.21
            PHS16-1 M16×1.5
            PHS18 18 23 21.9 16.5 42 M18×1.5 71 36 92 10 27 25 31 29.4 0.295
            PHS20 20 25 24.4 18 46 M20×1.5 77 40 100 30 27.5 34 34.3 0.38
            PHS22 22 28 25.8 20 50 M22×1.5 84 43 111 12 32 30 38 41.2 0.49
            PHS25 25 31 29.6 22 60 M24×2.0 94 48 124 36 33.5 42 72.5 0.75
            PHS28 28 35 32.3 24 66 M27×2.0 103 53 136 14 41 37 46 75 0.98
            PHS30 30 37 34.8 25 70 M30×2.0 110 56 145 15 40 50 17 92.2 1.13
            PHS30-1 M27×2.0



            自润滑（SI...T/K）

            型号 螺纹旋向 d B C1 d2

            G

            (6H)

            		 h1 L3
            （min）            		 L4 L5 W d4 d5 R1
            （min）            		 a°≈ 额定负荷(KN) 重量
            （kg）
            代码 轴承规格 动负荷 静负荷
            BNC01
            BNC02
            BNC03            		 SI5T/K* R
            （右旋）

            L
            （左旋）            		 5 8 6.5 18.5 M5×0.8 27 10 36.5 4 9 8.5 11 0.3 13 4.6 4.8 0.016
            SI6T/K* 6 9 7 20 M6×1.0 30 12 40.5 5 11 10 13 6.1 6.5 0.022
            SI8T/K* 8 12 9 24 M8×1.25 36 16 48.5 14 12.5 16 14 8.5 9.5 0.047
            SI10T/K* 10 14 10.5 28.5 M10×1.5 43 20 58 6.5 17 15 19 0.6 13 9.7 12 0.077
            SI10T/K-1 M10×1.25
            SI12T/K* 12 16 12 32.5 M12×1.75 50 22 66.5 19 17.5 22 10.6 15 0.100
            SI12T/K-1 M12×1.25
            SI14T/K* 14 19 13.5 36 M14×2.0 57 25 75 8 22 20 25 16 17 22 0.160
            SI14T/K-1 M14×1.5
            SI16T/K* 16 21 15.5 40 M16×2.0 64 28 85 23 22 27 15 19.7 27 0.220
            SI16T/K-1 M16×1.5
            SI18T/K 18 23 16.5 45 M18×1.5 71 32 94.5 10 27 25 31 31.3 35 0.320
            SI20T/K 20 25 18 50 M20×1.5 77 33 102.5 30 27.5 34 14 29.8 40 0.420
            SI22T/K 22 28 20 54 M22×1.5 84 37 111 12 32 30 38 15 40.2 48 0.488
            SI25T/K 25 31 22 60 M24×2.0 94 42 125 36 33.5 42 44 55 0.540
            SI28T/K 28 35 24 66 M27×2.0 103 51 136 14 41 37 46 52.2 65 0.720
            SI30T/K 30 37 25 70 M30×2.0 110 145 15 40 50 17 60.2 78 0.820
            SI30T/K-1 M27×2.0 1.100
            BNC01 SI35T/K 35 43 28 81 M36×2.0 125 56 165.5 17 50 46 58 16 — — 1.600
            SI40T/K 40 49 33 91 M42×2.0 142 60 187.5 19 55 53 65 1.0 17 2.400
            SI50T/K 50 60 45 117 M48×2.0 160 65 218.5 23 65 65 75 12 5.000

            BNC03仅适用带*号规格。



            自润滑（NHS...）

            型号 螺纹旋向 d B C1 d2

            G

            (6H)

            		 h L3
            （min）            		 L4 L5 W d4 d5 R1 a°≈ 静态径向载荷容量（KN） 重量
            （kg）
            代码 轴承规格
            BNC07 NHS3 R
            （右旋）
            L
            （左旋）            		 3 6 4.5 12 M3×0.5 21 10 27 3 7 6.5 8 0.3
            		 10
            		 1.57 0.0065
            NHS4 4 7 5.3 14 M4×0.7 24 12 31 4 8 8 9.5 11 2.25 0.01
            NHS5 5 8 6 16 M5×0.8 27 14 36.5 9 9 11

            13

            		 3.92 0.0165
            NHS6 6 9 6.75 18 M6×1.0 30 39.5 5 11 10 13 5 0.025
            NHS8 8 12 9 24 M8×1.25 36 17 49 14 12.5 16

            14

            		 7.45 0.043
            NHS10 10 14 10.5 28 M10×1.5 46 21 58 6.5 17 15 19 0.6 9.41 0.072
            NHS12 12 16 12 32 M12×1.75 50 24 66.5 19 17.5 22 13 11 0.107
            NHS14 14 19 13.5 38 M14×2.0 57 27 76 8 22 20 25 16 15.2 0.16
            NHS16 16 21 15 40 M16×2.0 64 33 85 22 22 27 15 20.2 0.21
            NHS18 18 23 16.5 46 M18×1.5 71 36 94 10 27 25 31 25.2 0.295
            NHS20 20 25 18 50 M20×1.5 77 40 104 30 27.5 34 27.8 0.38
