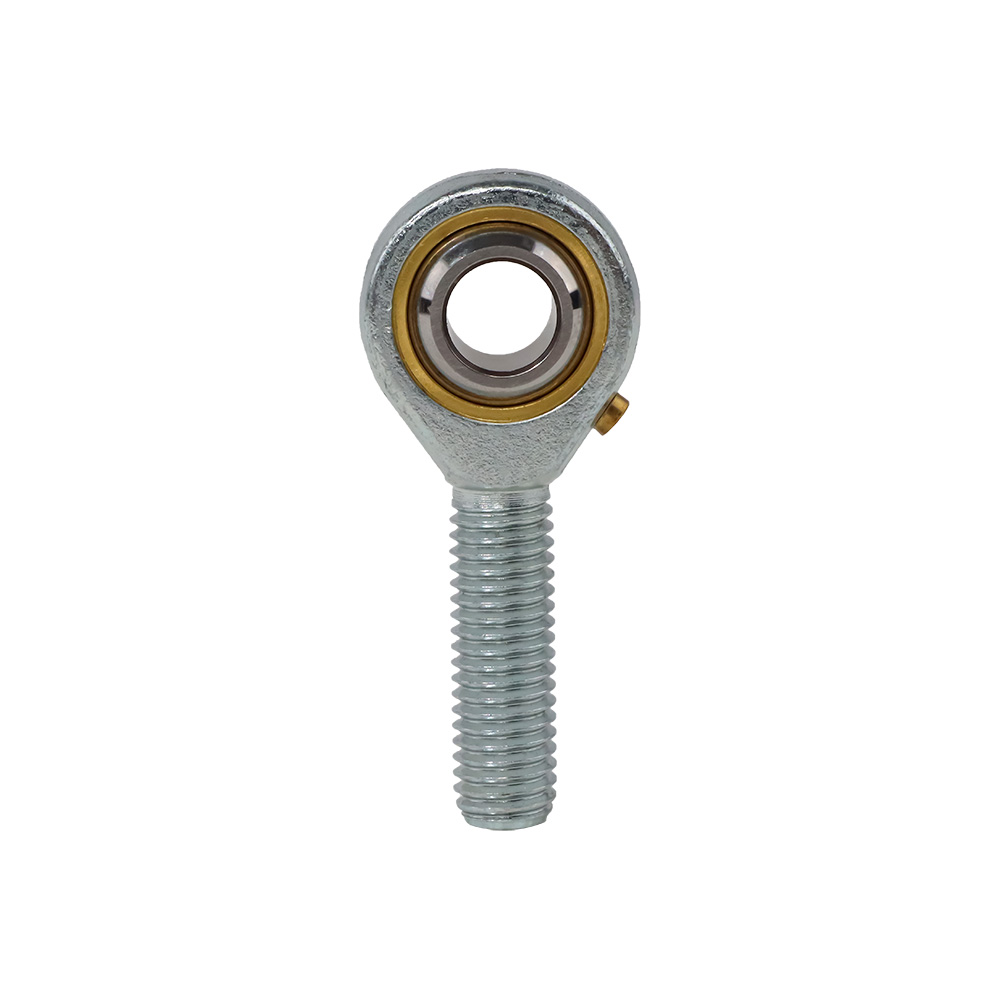

        杆端关节轴承 外螺纹组装型 自润滑式 镀锌处理

        品牌名称：

        怡合达

        条件筛选：

        安装方式 外螺纹型
        尺寸系列 常规型
        种类筛选 杆端关节轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 杆端 衬垫 内圈
            材质 表面处理 材质 材质 热处理
            BNC50 外螺纹 外圈滑动表面带保护层 注油式 碳钢 镀环保白锌 铜 轴承钢 淬火
            BNC51 自润滑
            BNC57 PTFE（带铜网布）
            BNC52 SUS304 — SUS304 SUS440
            BNC53 PTFE

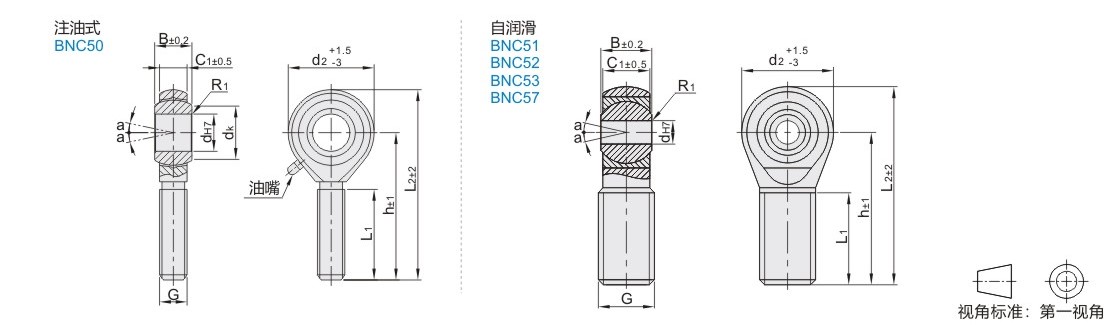

            参数图



            注油式（POS...）

            型号 螺纹旋向 d B dK C1 d2

            G

            (6H)

            		 h L1
            （min）            		 L2 R1 a°≈ 静态径向载荷容量（KN） 重量
            （kg）
            代码 轴承规格
            BNC50 POS5 R
            （右旋）
            L
            （左旋）            		 5 8 7.7 6 16 M5×0.8 33 20 41 0.3 13 3.43 0.0125
            POS6 6 9 9 6.75 18 M6×1.0 36 22 45 4.9 0.019
            POS8 8 12 10.4 9 22 M8×1.25 42 25 53 14
            		 6.86 0.032
            POS10 10 14 12.9 10.5 26 M10×1.5 48 29 61 0.6 10.8 0.054
            POS12 12 16 15.4 12 30 M12×1.75 54 33 69 13 16.7 0.085
            POS12-1 M12×1.25
            POS14 14 19 16.9 13.5 34 M14×2.0 60 36 77 16 20.6 0.126
            POS16 16 21 19.4 15 38 M16×2.0 66
            		 40 85 15 25 0.185
            POS16-1 M16×1.5
            POS18 18 23 21.9 16.5 42 M18×1.5 72 44 93 29.4 0.26
            POS20 20 25 24.4 18 46 M20×1.5 78 47 101 34.3 0.34
            POS22 22 28 25.8 20 50 M22×1.5 84 51 109 41.2 0.435
            POS25 25 31 29.6 22 60 M24×2.0 94 57 124 72.5 0.65
            POS28 28 35 32.3 24 66 M27×2.0 103 62 136 75.5 0.96
            POS30 30 37 34.8 25 70 M30×2.0 110 66 145 17 92.2 1.07



            自润滑（SA...T/K）

            型号 螺纹旋向 d B C1 d2 G（6H） h L1
            （min）            		 L2 R1
            （min）            		 a°≈ 额定负荷(KN) 重量
            （kg）
            代码 轴承规格 动负荷 静负荷
            BNC51
            BNC52
            BNC53            		 SA5T/K R
            （右旋）
            L
            （左旋）            		 5 8 6 18 M5×0.8 33 19 43.5 0.3 13 4.4 4.6 0.013
            SA6T/K* 6 9 6.75 20 M6×1.0 36 21 46.5 4.5 4.8 0.015
            SA8T/K* 8 12 9 24 M8×1.25 42 25 54.5 14 5.8 6.5 0.034
            SA10T/K* 10 14 10.5 28 M10×1.5 48 28 63.5 0.6 13 9.7 12 0.071
            SA12T/K* 12 16 12 32 M12×1.75 54 32 71.5 10.6 15 0.11
            SA14T/K 14 19 13.5 36.5 M14×2.0 60 36 79 16 17 22 0.13
            SA16T/K* 16 21 15 40 M16×2.0 66 37 87 15 19.7 27 0.22
            SA16T/K-1 16 21 15 40 M16×1.5 66 37 87 0.22
            SA18T/K 18 23 16.5 45 M18×1.5 72 41 95 31.3 35 0.29
            SA20T/K 20 25 18 50 M20×1.5 78 45 104 14 29.8 40 0.36
            SA22T/K 22 28 20 54 M22×1.5 84 48 111 40.2 48 0.49
            SA25T/K 25 31 22 60 M24×2.0 94 55 125 15 44 55 0.65
            SA28T/K 28 35 24 66 M27×2.0 103 62 136 52.2 65 0.87
            SA30T/K 30 37 25 71 M30×2.0 110 66 146.5 17 60.2 78 1.10
            BNC51 SA35T/K 35 43 28 81 M36×2.0 140 85 180.5 16 — — 1.64
            SA40T/K 40 49 33 91 M42×2.0 150 90 195.5 1.0 17 2.4
            SA50T/K 50 60 45 117 M48×2.0 185 105 243.5 12 4.8



            BNC53仅适用带*号规格。



            自润滑（NOS...）

            型号 螺纹旋向 d B C1 d2

            G

            (6H)

            		 h L1
            （min）            		 L2 R1 a°≈ 静态径向载荷容量（KN） 重量
            （kg）
            代码 轴承规格
            BNC57 NOS3 R
            （右旋）
            L
            （左旋）            		 3 6 4.5 12 M3×0.5 27 15 33 0.3
            		 10
            		 1.57 0.0045
            NOS4 4 7 5.3 14 M4×0.7 30 17 37 11 2.25 0.007
            NOS5 5 8 6 16 M5×0.8 33 20 42.5

            13

            14

            		 3.43 0.0125
            NOS6 6 9 6.75 18 M6×1.0 36 22 46.5 4.9 0.019
            NOS8 8 12 9 25 M8×1.25 42 25 54.5 6.86 0.032
            NOS10 10 14 10.5 29 M10×1.5 48 29 62.5 0.6 9.41 0.054
            NOS12 12 16 12 33 M12×1.75 54 33 70.5 13 11 0.085
            NOS14 14 19 13.5 37 M14×2.0 60 36 78.5 16 15.2 0.126
            NOS16 16 21 15 43 M16×2.0 66 40 87.5 15 20.2 0.185
            NOS18 18 23 16.5 47 M18×1.5 72 44 95.5 25.2 0.26
            NOS20 20 25 18 51 M20×1.5 78 47 103.5 27.8 0.34
            NOS22 22 28 20 54 M22×1.5 84 51 111.5 35.9 0.435
