      产品选型

      轴承规格

      螺纹旋向

      查看大图

      图片仅供参考，请以已选的规格为准

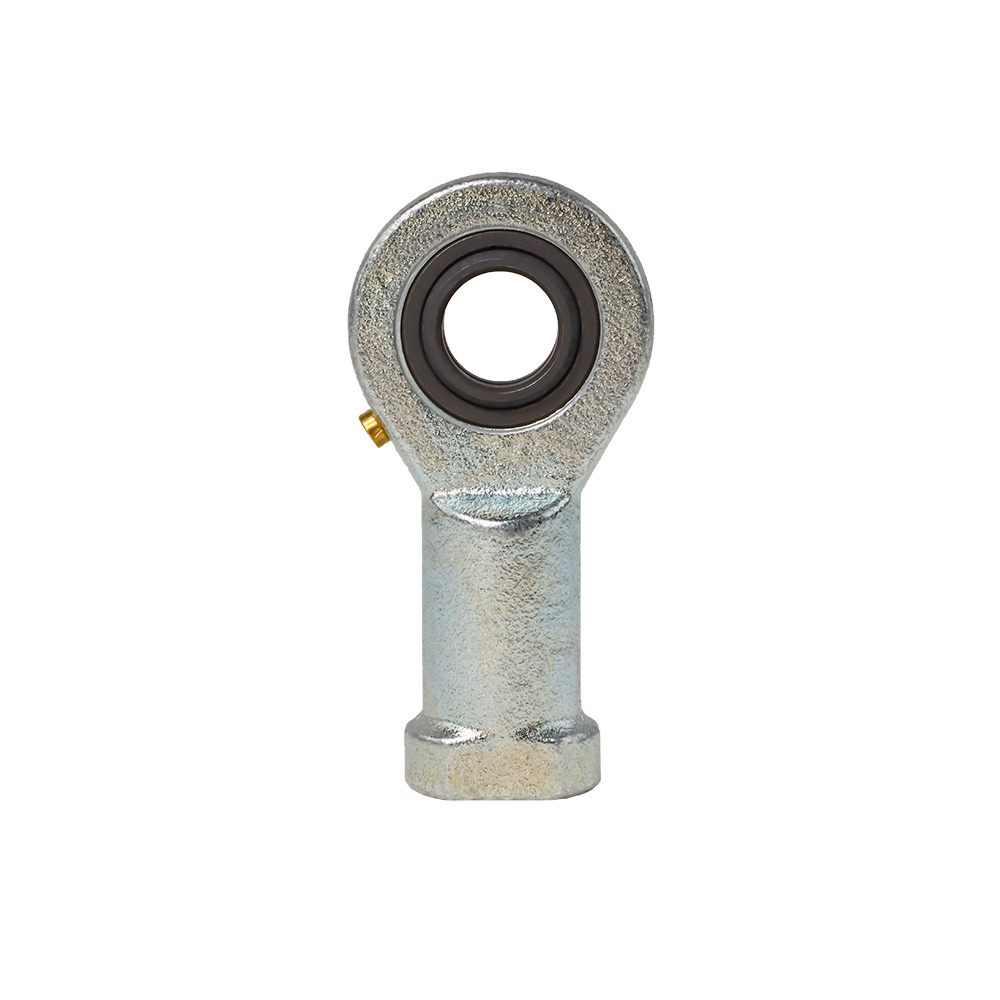

        杆端关节轴承 内螺纹组装型 注油式 镀锌处理

        品牌名称：

        怡合达

        条件筛选：

        安装方式 内螺纹型
        维护类型 注油式
        摩擦副材料 碳钢
        杆端材质 碳钢
        尺寸系列 常规型
        种类筛选 杆端关节轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 杆端（锻造成型） 衬垫 内圈
            材质 表面处理 材质 材质 热处理
            BND01 正常系列 内螺纹 外圈单缝型 碳钢 镀锌 碳钢 轴承钢 淬火





            内径d≤12，不配油孔和油杯。

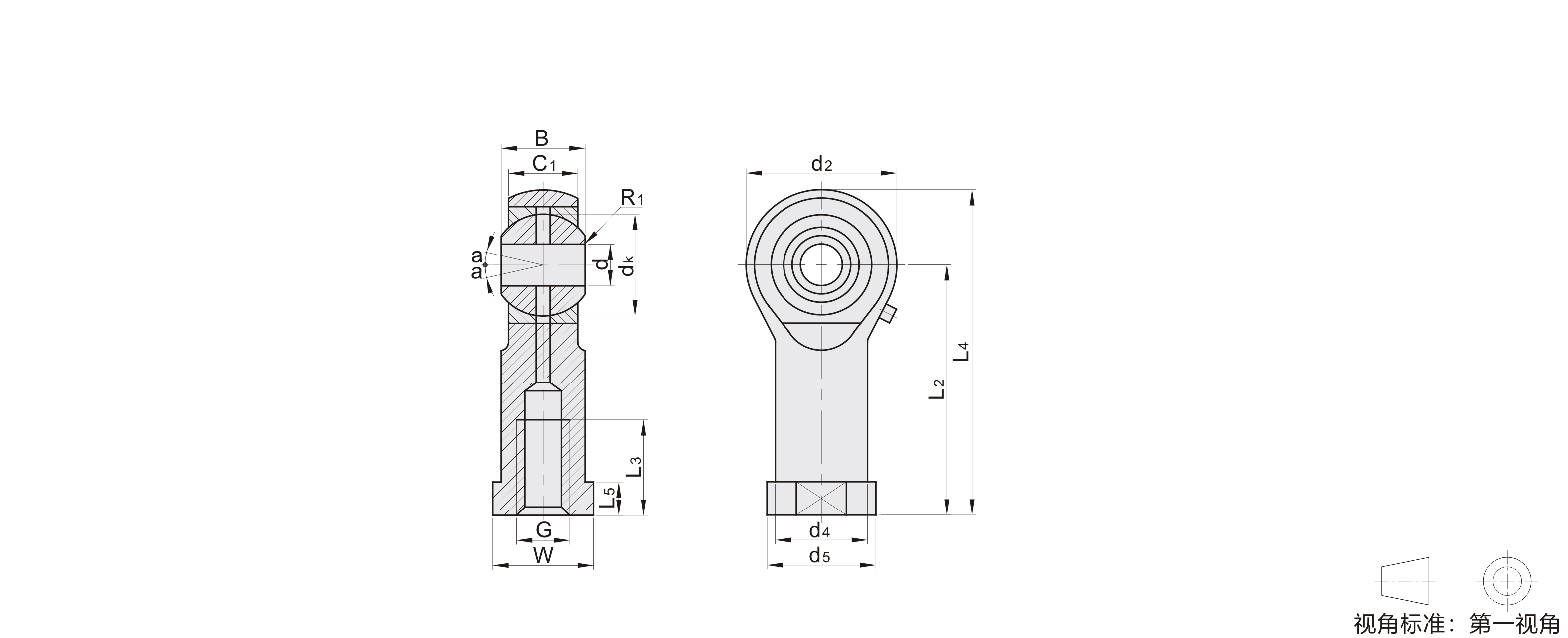

            参数图



            选型表

            型号
            		 螺纹
            旋向
            		 d
            		 B
            		 dk
            		 C1
            		 d2
            (max)
            		 G
            		 L2
            		 L3
            		 L4
            		 L5
            		 W
            		 d4
            		 d5
            		 R1
            (min)
            		     a°≈
            		 额定负荷(KN)
            		 重量
            (kg)
            代码 轴承规格 动负荷 静负荷
            BND01 SI5E

            R
            (右旋)

            L
            (左旋)

            		 5 6 10 4.5 21 M5×0.8 30 11 42 5 10 10 13 0.3 13 3.4 8.1 0.016
            SI6E 6 M6×1.0 11 11 0.017
            SI8E 8 8 13 6.5 24 M8×1.25 36 1 49 13 13 16 15 5.5 12.9 0.035
            SI10E 10 9 16 7.5 29 M10×1.5 43 5 58 6.5 16 16 19 12 8.1 17.6 0.061
            SI12E 12 10 18 8.5 34 M12×1.75 50 18 67 7 18 19 22 10 10.8 24.5 0.096
            SI15ES 15 12 22 10.5 40 M14×2.0 61 21 81 8 21 21 26 8 17 36 0.162
            SI17ES 17 14 25 11.5 46 M16×2.0 67 24 90 10 27 25 29 10 21 45 0.233
            SI20ES 20 16 29 13.5 53 M20×1.5 77 30 104 32 28 35 9 30 60 0.324
            SI25ES 25 20 35.5 17 64 M24×2.0 94 36 126 12 36 35 42 0.6 7 48 83 0.625
            SI30ES 30 22 40.7 19 73 M30×2.0 110 45 147 15 41 42 50 6 62 110 0.976
            SI35ES 35 25 47 22 82 M36×3.0 125 60 167 50 48 58 80 146 1.52
            SI40ES 40 28 53 24 92 M39×3.0 142 65 190 18 60 52 65 7 100 180 2.06
            SI45ES 45 32 60 27 102 M42×3.0 145 196 20 60 58 70 127 240 2.72
            SI50ES 50 35 66 29 112 M45×3.0 160 68 216 65 62 75 6 156 290 2.57
            SI60ES 60 44 80 39 135 M52×3.0 175 70 244 75 70 88 1 245 450 5.63
            SI70ES 70 49 92 43 160 M56×4.0 200 80 283 85 80 98 315 610 8.33
            SI80ES 80 55 105 48 180 M64×4.0 230 85 322 25 95 95 110 400 750 13.04
