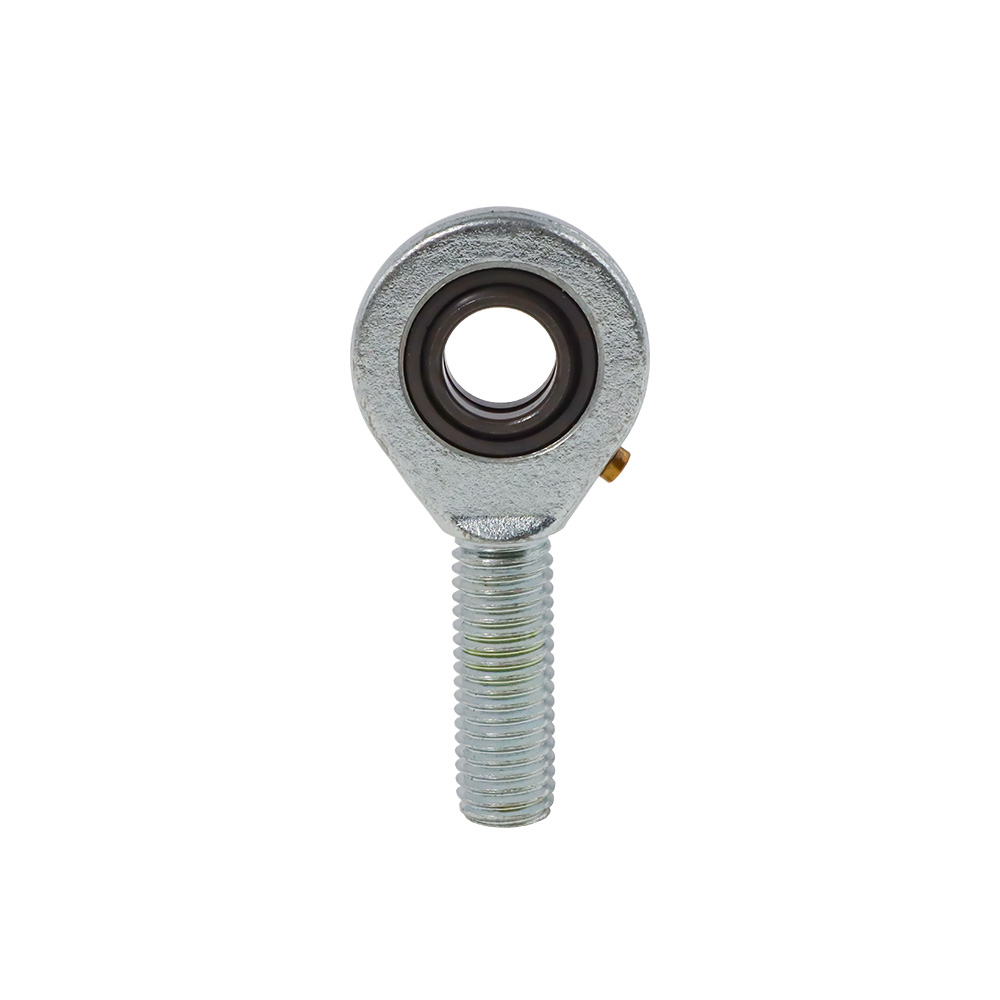

        杆端关节轴承 外螺纹组装型 注油式 镀锌处理

        品牌名称：

        怡合达

        条件筛选：

        安装方式 外螺纹型
        维护类型 注油式
        摩擦副材料 碳钢
        杆端材质 碳钢
        尺寸系列 常规型
        种类筛选 杆端关节轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 杆端（锻造成型） 衬垫 内圈
            材质 表面处理 材质 材质 热处理
            BND51 正常系列 外螺纹 外圈单缝型 碳钢 镀锌 碳钢 轴承钢 淬火




            内径d≤12，不配油孔和油杯。

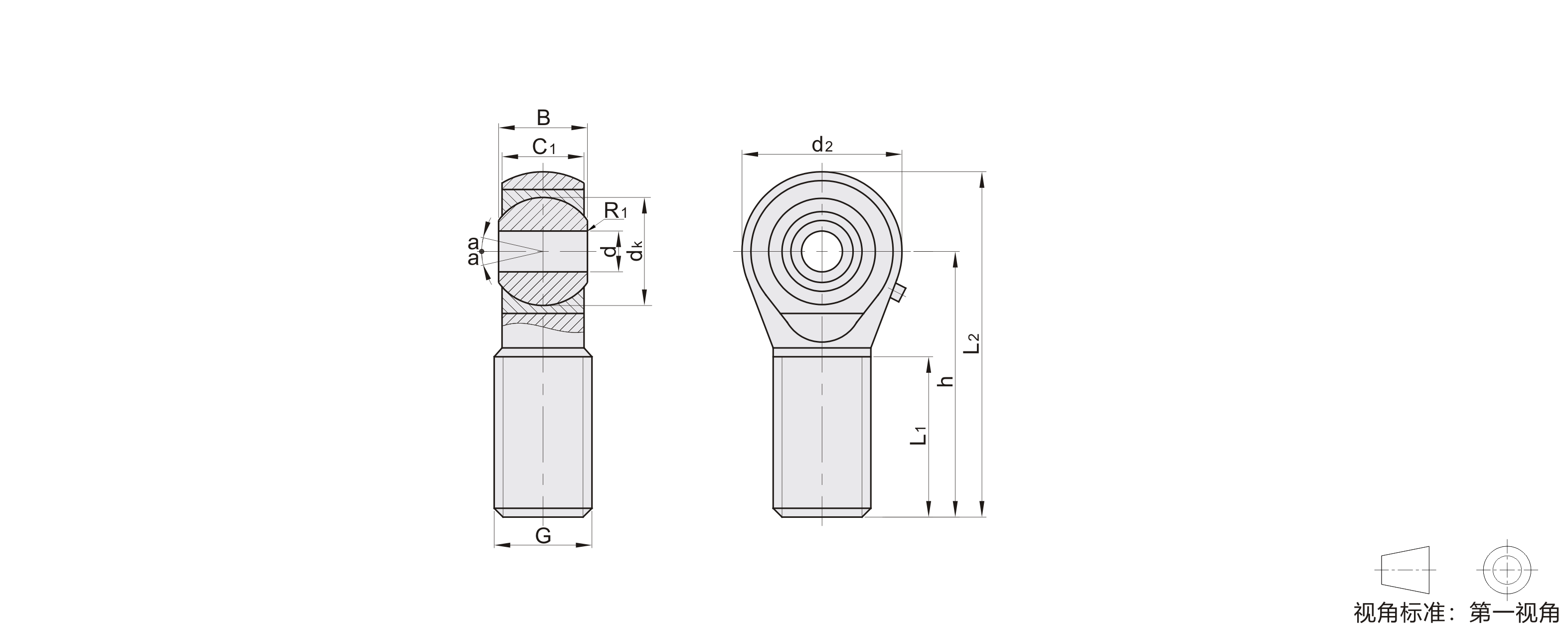

            参数图



            选型表

            型号
            		 螺纹
            旋向
            		 d
            		 B
            		 dK
            		 C1
            (max)
            		 d2
            (max)
            		 G
            		 h
            		 L1
            (min)
            		 L2
            (max)
            		 R1
            (min)
            		 a°≈
            		 额定负荷(KN)
            		 重量
            (kg)
            代码 轴承规格 动负荷 静负荷
            BND51 SA5E

            R
            (右旋)


            L
            (左旋)

            		 5 6 10 4.5 21 M5×0.8 36 16 48 0.3 13 3.4 3.9 0.011
            SA6E 6 M6×1.0 5.5 0.013
            SA8E 8 8 13 6.5 24 M8×1.25 42 21 55 15 5.5 10 0.026
            SA10E 10 9 16 7.5 29 M10×1.5 48 26 63 12 8.1 16 0.044
            SA12E 12 10 18 8.5 34 M12×1.75 54 28 71 10 10.8 23 0.066
            SA15ES 15 12 22 10.5 40 M14×2.0 63 34 83 8 17 32 0.121
            SA17ES 17 14 25 11.5 46 M16×2.0 69 36 92 10 21 44 0.172
            SA20ES 20 16 29 13.5 53 M20×1.5 78 43 105 9 30 60 0.283
            SA25ES 25 20 35.5 17 64 M24×2.0 94 53 126 0.6 7 48 83 0.504
            SA30ES 30 22 40.7 20 73 M30×2.0 110 65 147 6 62 110 0.835
            SA35ES 35 25 47 22 82 M36×3.0 140 82 182 80 146 1.41
            SA40ES 40 28 53 24 92 M39×3.0 150 86 198 7 100 180 1.86
            SA45ES 45 32 60 28 102 M42×3.0 163 92 217 127 240 2.57
            SA50ES 50 35 66 31 112 M45×3.0 185 104 246 6 156 290 3.58
            SA60ES 60 44 80 39 135 M52×3.0 210 115 277 1 245 450 5.73
            SA70ES 70 49 92 43 160 M56×4.0 235 125 315 315 610 7.94
            SA80ES 80 55 105 48 180 M64×4.0 270 140 361 400 750 12.06
