同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 3 项未选择

      重置

      代码

      产品选型

      轴承规格1

      轴承规格2

      螺纹旋向

      查看大图

      图片仅供参考，请以已选的规格为准

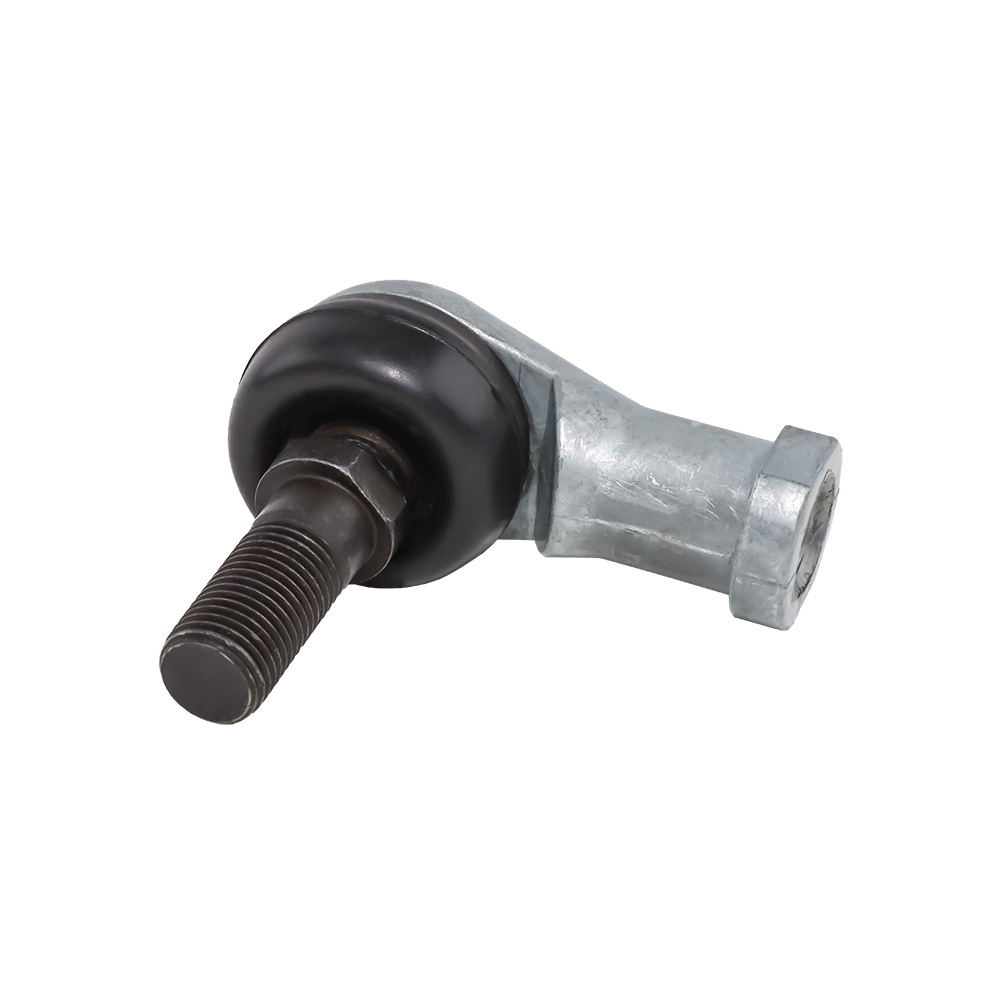

        球头杆端关节轴承 弯杆型

        品牌名称：

        怡合达

        条件筛选：

        安装方式 弯杆型
        维护类型 注油式
        杆端材质 碳钢
        尺寸系列 常规型
        种类筛选 球头杆端关节轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

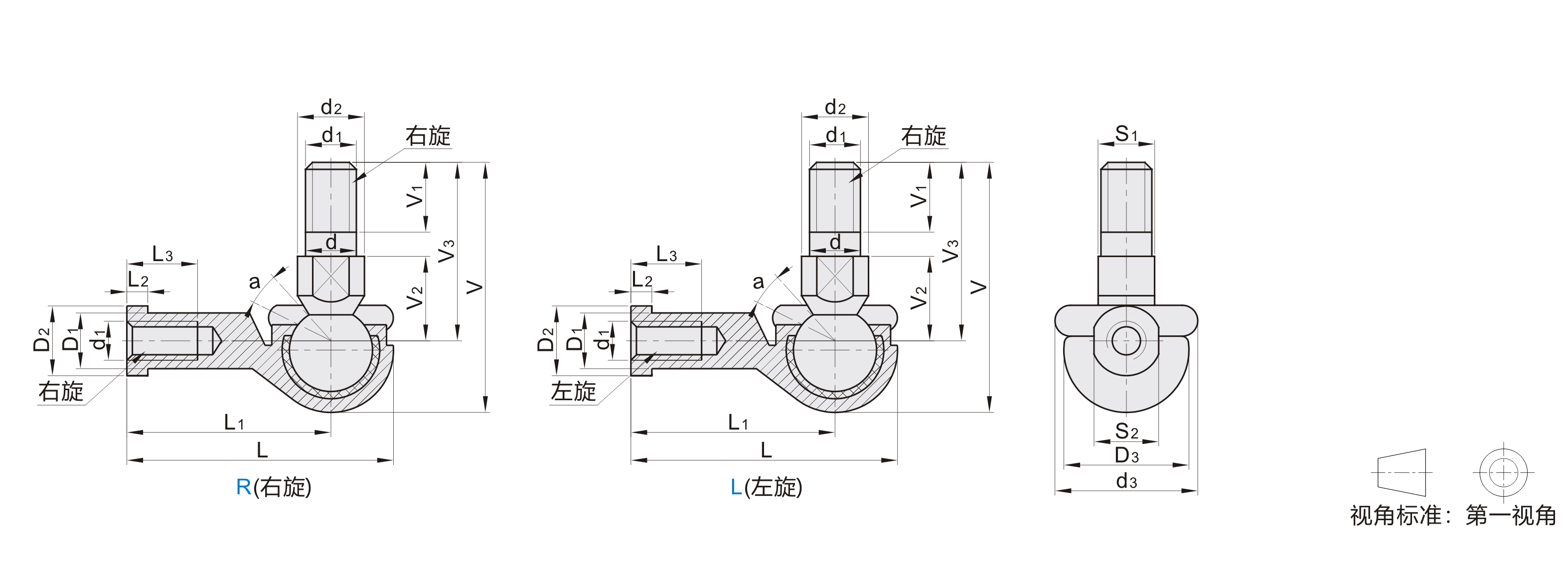

            参数图

            材质图
            代码 类型 球头座 伸出杆 密封圈
            材质 材质 热处理 材质
            BNE01 正常系列 球头型 弯杆型 锌合金 碳钢 淬火 橡胶





            参数图



            选型表

            型号
            		 螺纹
            旋向            		 d
            		 d1
            		 d2
            (min)
            		 d3
            (min)
            		 V
            (max)
            		 V1
            (min)
            		 V2
            		 V3
            (max)
            		 S1
            		 L
            (max)
            		 L1
            		 L2
            (max)
            		 L3
            (min)
            		 D1
            (max)
            		 D2
            (max)
            		 D3
            (max)            		 S2
            		 a°≈
            		 负荷
            (KN)
            		 重量
            (kg)
            代码 轴承规格
            BNE01 SQ5-RS

            R
            (右旋)

            L
            (左旋)

            		 5 M5×0.8 8.5 18 31 8 10 21 7 35 27 4.5 14 9 12 16 9 25 2.2 0.026
            SQ6-RS 6 M6×1 10 22 38 11 14 28.5 8 40 30 6 10 13 20 11 3.5 0.039
            SQ8-RS 8 M8×1.25 12 25.5 42.5 12 16 31 10 48 36 7 17 12.5 16.5 23 14 6.6 0.068
            SQ10-RS 10  M10×1.25 14 29 50.5 15 17 37 11 57 43 21 15 19 27 17 10 0.112
            SQ12-RS 12  M12×1.25 17 33 59 17 19 42 15 66 50 25 17.5 22 31 19 16 0.164
            SQ14-RS 14 M14×1.5 19 38 73.5 22 21.5 56 17 75 57 8 26 20 25 36 22 19 0.254
            SQ16-RS 16 M16×1.5 22 44 83 23 23.5 60 19 84 64 32 22 27 40 20 26 0.336
            SQ18-RS 18 M18×1.5 23 45 90 25 26.5 68 20 93 71 10 34 25 31 44 27 33 0.464
            SQ20-RS 20 M20×1.5 27 50 93 27 24 99 77 35 27.5 34 30 45 0.538
            SQ22-RS 22 M22×1.5 52 95 26 28 70 109 84 12 41 30 37 50 32 16 48 0.713
