TPI（东培）深沟球轴承两面带防尘盖

品牌	轴承类型	轴承精度	轴承游隙	后置代码	轴承材质
					国标	相当
TPI	6	GB/T307.1 P0级	标准游隙(CN/C0)	ZZ(双面带防尘盖式)	GCr15	SUJ2

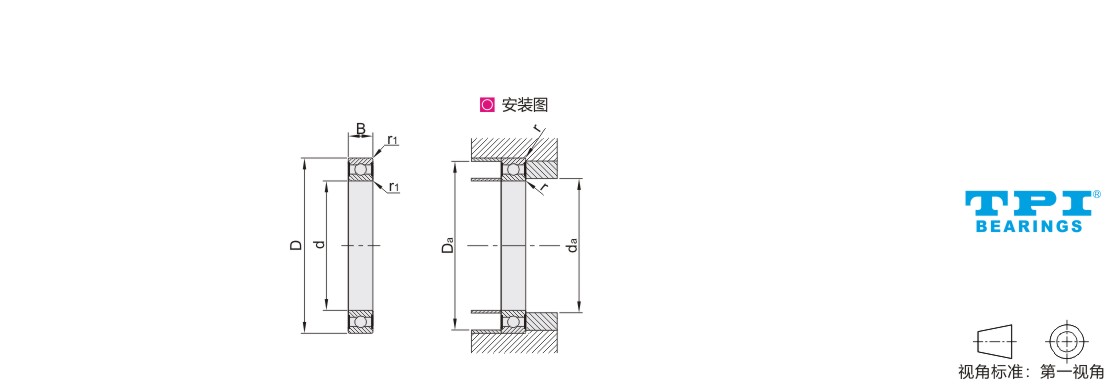

型号	主要尺寸(mm)				基本额定载荷		极限转速(rpm)		安装相关尺寸(mm)				重量 (g) 参考
代码	d	D	B	r1 (min)	Cr(动) KN	Cor(静) KN	脂润滑	油润滑	da (min)	da (max)	Da (max)	r (min)	重量 (g) 参考
608ZZ-TPI	8	22	7	0.3	3.45	1.40	32000	38000	10	12.2	10	0.3	11.5
626ZZ-TPI	6	19	6		2.34	0.95	34000	41000	8	9.5	17		8
627ZZ-TPI	7	22	7		3.45	1.40	32000	37000	9	12.2	20		13
629ZZ-TPI	9	26	8		4.75	1.96	27000	32000	11.5	11.5	14		19
6900ZZ-TPI	10	22	6		2.70	1.27	32000	38000	12	13	20		19.8
6200ZZ-TPI		30	9	0.6	5.40	2.39	25000	30000	12.7	16	26	0.6	30
6300ZZ-TPI		35	11	0.6	7.65	3.47	23000	27000	14	17	31	0.6	54
6000ZZ-TPI		26	8	0.3	4.75	1.96	30000	36000	12	13.5	24.1	0.3	19
6801ZZ-TPI	12	21	5	0.3	1.92	1.04	32000	38000	14	14.5	19	0.3	6
6201ZZ-TPI		32	10	0.6	7.28	3.10	23000	28000	14.7	17	28	0.6	36
6301ZZ-TPI		37	12	1	7.69	3.50	21000	25000	16.7	18.5	32	1	59
6901ZZ-TPI		24	6	0.3	2.89	1.46	31000	36000	14	15	22	0.3	24.2
6001ZZ-TPI		28	8	0.3	5.40	2.36	29000	33000	14	16	26		20.6
6802ZZ-TPI	15	24	5	0.3	2.08	1.26	28000	32000	17	17.5	22		7
6202ZZ-TPI		35	11	0.6	7.64	3.72	20000	25000	17.9	20	31	0.6	46
6302ZZ-TPI		42	13	1	11.45	5.43	19000	22000	19.8	23	37	1	82
6902ZZ-TPI		28	7	0.3	4.36	2.24	27000	31000	17	17.5	26	0.3	35.2
6002ZZ-TPI		32	9	0.3	5.85	2.85	25000	29000	17	19	30		30
6803ZZ-TPI	17	26	5	0.3	2.81	1.72	25000	30000	19	19.5	24		8
6203ZZ-TPI		40	12	0.6	9.57	4.79	18000	22000	20	23.5	36	0.6	65
6303ZZ-TPI		47	14	1	13.58	6.58	16000	19000	22	25.5	42	1	113
6903ZZ-TPI		30	7	0.3	4.65	2.58	25000	29000	19	20	28	0.3	39.6
6003ZZ-TPI		35	10		6.00	3.24	23000	26000	19	21.5	33		39
6804ZZ-TPI	20	32	7		4.01	2.47	23000	28000	22	22.5	30		15
6204ZZ-TPI		47	14	1	12.84	6.65	16000	18000	24.6	28	42	1	107
6304ZZ-TPI		52	15	1.1	15.94	7.88	14000	17500	25.8	28.5	45.5	1.1	142
6904ZZ-TPI		37	9	0.3	6.37	3.68	20000	24000	22	24	35	0.3	79.2
6004ZZ-TPI		42	12	0.6	9.38	5.03	18000	21000	24	26	38	0.6	69
6805ZZ-TPI	25	37	7	0.3	4.31	2.95	18000	23000	27	28	35	0.3	20
6205ZZ-TPI		52	15	1	14.02	7.88	13000	16000	30	32	47	1	125
6305ZZ-TPI		62	17	1.1	22.41	11.51	12000	14000	31	36	55.5	1.1	226
6905ZZ-TPI		42	9	0.3	7.01	4.55	17000	21000	27	29	40	0.3	92.4
6005ZZ-TPI		47	12	0.6	10.07	5.85	16000	19000	29	30.5	43	0.6	80
6806ZZ-TPI	30	42	7	0.3	4.70	3.62	16000	19000	32	33	40	0.3	25
6206ZZ-TPI		62	16	1	19.80	12.80	12000	14000	35	39	57	1	201
6306ZZ-TPI		72	19	1.1	27.03	15.26	10000	12000	36.5	43	65.5	1.1	349
6906ZZ-TPI		47	9	0.3	7.24	5.01	16000	19000	32	34	45	0.3	105.6
6006ZZ-TPI		55	13	1	13.23	8.30	13000	15000	35	37	50	1	114
6807ZZ-TPI	35	47	7	0.3	4.90	4.05	13000	17000	37	38	45	0.3	29
6207ZZ-TPI		72	17	1.1	27.06	15.33	10000	12000	41	45	65.5	1.1	287
6307ZZ-TPI		80	21	1.5	33.39	19.29	8800	10000	42.9	47	72	1.5	460
6907ZZ-TPI		55	10	0.6	9.55	6.85	12000	16000	39	40	51	0.6	74
6007ZZ-TPI		62	14	1	15.98	10.28		14000	40	42	57	1	148
6808ZZ-TPI	40	52	7	0.3	5.10	4.40		16000	42	43	50	0.3	33
6208ZZ-TPI		80	18	1.1	29.52	18.14	8800	10000	46	51	73.5	1.1	365
6308ZZ-TPI		90	23	1.5	40.76	24.01	7800	9200	48	54	82	1.5	645
6908ZZ-TPI		62	12	0.6	12.20	8.90	11000	15000	44	45	58	0.6	110
6008ZZ-TPI		68	15	1	16.78	11.54	10000	12000	45	47.5	63	1	189
6909ZZ-TPI	45	68	12	0.6	14.10	10.80	9500	13000	49	50	64	0.6	126
6009ZZ-TPI		75	16	1	19.89	13.99	9200	11000	50	53.5	70	1	236
6209ZZ-TPI		85	19	1.1	29.36	19.19	7800	9200	51	55.5	78.5	1.1	420
6309ZZ-TPI		100	25	1.5	48.89	29.56	7000	8200	53	61.5	92	1.5	842
6010ZZ-TPI	50	80	16	1	20.77	15.38	8400	9800	55	58.5	75	1	254
6310ZZ-TPI	50	110	27	2	57.54	35.34	6400	7500	59	68.5	101	2	1086

外圈容许公差
轴承外径（D）的工称尺寸		Dm公差
轴承外径（D）的工称尺寸		P0级		P6级		P5级		P4级，P2级
（mm）		（um）
超过	到	上	下	上	下	上	下	上	下
2.5	10	0	-8	0	-7	0	-5	0	-4
10	18	0	-8	0	-7	0	-5	0	-4
30	50	0	-11	0	-9	0	-7	0	-6
50	80	0	-13	0	-13	0	-9	0	-7
80	120	0	-15	0	-15	0	-10	0	-8
120	150	0	-18	0	-18	0	-11	0	-9
150	180	0	-23	0	-20	0	-13	0	-10
180	250	0	-30	0	-25	0	-15	0	-11
250	315	0	-35	0	-28	0	-18	0	-13
315	400	0	-40	0	-33	0	-20
400	500	0	-45	0	-38	0	-23
500	630	0	-50
630	800	0	-75
800	1000	0	-100
1000	1250	0	-125
1250	1600	0	-160

内圈容许公差
轴承内径（d）的工称尺寸		dm公差
轴承内径（d）的工称尺寸		P0级		P6级		P5级		P4级，P2级
（mm）		（um）
超过	到	上	下	上	下	上	下	上	下
2.5	10	0	-8	0	-7	0	-5	0	-4
10	18	0	-8	0	-7	0	-5	0	-4
18	30	0	-10	0	-8	0	-6	0	-5
30	50	0	-12	0	-10	0	-8	0	-6
50	80	0	-15	0	-12	0	-9	0	-7
80	120	0	-20	0	-15	0	-10	0	-8
120	150	0	-25	0	-18	0	-13	0	-10
150	180	0	-25	0	-18	0	-13	0	-10
180	250	0	-30	0	-22	0	-15	0	-12
250	315	0	-35	0	-25	0	-18
315	400	0	-40	0	-30	0	-23
400	500	0	-45	0	-35
500	630	0	-50	0	-40
630	800	0	-75
800	1000	0	-100
1000	1250	0	-125

圆柱孔径向接触沟型球轴承单位为微米
d		G,
mm		2组		N组		3组		4组		5组
>	≤	min	max	min	max	min	max	min	max	min	max
3	6	0	7	2	13	8	23
6	10	0	7	2	13	8	23	14	29	20	37
10	18	0	9	3	18	11	25	18	33	25	45
18	24	0	10	5	20	13	28	20	36	28	48
24	30	1	11	5	20	13	28	23	41	30	53
30	40	1	11	6	20	15	33	28	46	40	64
40	50	1	11	6	23	18	36	30	51	45	73
50	65	l	15	8	28	23	43	38	61	55	90
65	80	1	15	10	30	25	51	46	71	65	105
80	100	1	18	12	36	30	58	53	84	75	120
100	120	2	20	15	41	36	66	61	97	90	140
120	140	2	23	18	48	41	81	71	114	105	160
140	160	2	23	18	53	46	91	81	130	120	180
160	180	2	25	20	61	53	102	91	147	135	200
180	200	2	30	25	71	63	117	107	163	150	230
200	225	2	35	25	85	75	140	125	195	175	265
225	250	2	40	30	95	85	160	145	225	205	300
250	280	2	45	35	105	90	170	155	245	225	340
280	315	2	55	40	115	100	190	175	270	245	370
315	355	3	60	45	125	110	210	195	300	275	410
355	400	3	70	55	145	130	240	225	340	315	460
400	450	3	80	60	170	150	270	250	380	350	520
450	500	3	90	70	190	170	300	280	420	390	570
500	560	10	100	80	210	190	330	310	470	440	630
560	630	10	110	90	230	210	360	340	520	490	700
630	710	20	130	110	260	240	400	380	570	540	780
710	800	20	140	120	290	270	450	430	630	600	860
800	900	20	160	140	320	300	500	480	700	670	960
900	1000	20	170	150	350	330	550	530	770	740	1040
1000	1120	20	180	160	380	360	600	580	850	820	1150
1120	1250	20	190	170	410	390	650	630	920	890	1260
1250	1400	30	200	190	440	420	700	680	1000	一	一
1400	1600	30	210	210	470	450	750	730	1060	—	一
