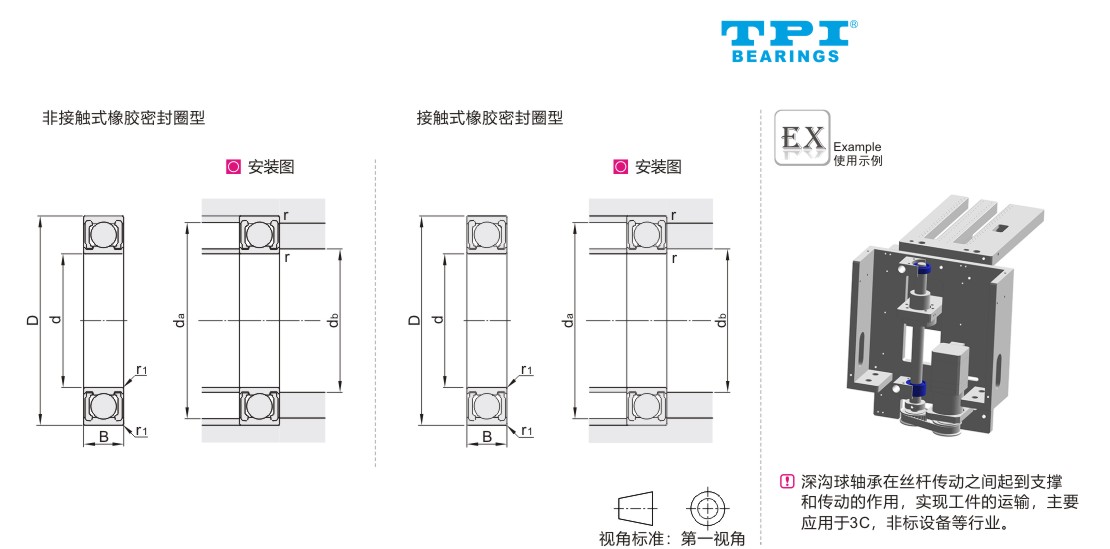

TPI（东培）深沟球轴承两面带橡胶密封圈（非接触式）

品牌	轴承类型代码	轴承精度	轴承游隙	后置代码	轴承材质		密封圈材质
					国标	相当
TPI	6	GB/T307.1 P0级	标准游隙 (CN/C0)	2RZ(双面带橡胶密封圈非接触式) 2RS(双面带橡胶密封圈接触式)	GCr15	SUJ2	丁睛橡胶

型号		主要尺寸(mm)				基本额定负载		容许转速 rpm (参考)	安装相关尺寸(mm)				重量 (g) (参考)
非接触式双面带橡胶密封圈式	接触式双面带橡胶密封圈式	d	D	B	r1 (min)	Cr(动) KN	Cor(静) KN		db		da (max)	r (max)
非接触式双面带橡胶密封圈式	接触式双面带橡胶密封圈式	d	D	B	r1 (min)	Cr(动) KN	Cor(静) KN		(min)	(max)	da (max)	r (max)
6900-2RZ-TPI	6900-2RS-TPI	10	22	6	0.3	2.70	1.27	22000	12	12.5	20	0.3	9
6000-2RZ-TPI	6000-2RS-TPI		26	8	0.3	4.55	1.96	22000	12	12.5	24	0.3	18
6200-2RZ-TPI	6200-2RS-TPI		30	9	0.6	5.10	2.39	18000	14	16	26	0.6	32
6300-2RZ-TPI	6300-2RS-TPI		35	11	0.6	8.10	3.45	17000		16.5	31	0.6	52
6801-2RZ-TPI	6801-2RS-TPI	12	21	5	0.3	1.92	1.04	20000		14	19	0.3	10
6901-2RZ-TPI	6901-2RS-TPI		24	6		2.89	1.46	20000		14.5	22		10
6001-2RZ-TPI	6001-2RS-TPI		28	8		5.10	2.37	18000		15.5	26		22
6201-2RZ-TPI	6201-2RS-TPI		32	10	0.6	6.10	2.75	17000	16	17	28	0.6	37
6301-2RZ-TPI	6301-2RS-TPI		37	12	1	9.70	4.20	16000	17	18	32	1	60
6802-2RZ-TPI	6802-2RS-TPI	15	24	5	0.3	2.07	1.26	17000		17	22	0.3	15
6902-2RZ-TPI	6902-2RS-TPI		28	7		3.65	2.00	17000		17	26		15
6002-2RZ-TPI	6002-2RS-TPI		32	9		5.60	2.83	15000		19	30		31
6202-2RZ-TPI	6202-2RS-TPI		35	11	0.6	7.65	3.60	14000	19	20.5	31	0.6	45
6302-2RZ-TPI	6302-2RS-TPI		42	12	1	11.40	5.45	13000	20	22.5	37	1	83
6803-2RZ-TPI	6803-2RS-TPI	17	26	5	0.3	2.63	1.57	15000	19	19	24	0.3	19
6903-2RZ-TPI	6903-2RS-TPI		30	7		4.60	2.55	15000		19.5	28		19
6003-2RZ-TPI	6003-2RS-TPI		35	10		6.00	3.25	13000		21.5	33		41
6203-2RZ-TPI	6203-2RS-TPI		40	12	0.6	9.55	4.60	12000	21	23.5	36	0.6	67
6303-2RZ-TPI	6303-2RS-TPI		47	14	1	13.60	6.65	11000	22	25.5	42	1	113
6804-2RZ-TPI	6804-2RS-TPI	20	32	7	0.3	4.00	2.47	13000		22	30	0.3	17
6904-2RZ-TPI	6904-2RS-TPI		37	9	0.3	6.40	3.70	12000		24	35	0.3	37
6004-2RZ-TPI	6004-2RS-TPI		42	12	0.6	9.40	5.00	11000	24	25.5	38	0.6	68
6204-2RZ-TPI	6204-2RS-TPI		47	14	1	12.80	6.60		25	26.5	42	1	107
6304-2RZ-TPI	6304-2RS-TPI		52	15	1.1	15.90	7.90		26.5	28	45.5	1	145
6805-2RZ-TPI	6805-2RS-TPI	25	37	7	0.3	4.50	3.15	10000	27	27	35	0.3	21
6905-2RZ-TPI	6905-2RS-TPI		42	9	0.3	7.05	4.55	10000	27	28.5	40	0.3	42
6005-2RZ-TPI	6005-2RS-TPI		47	12	0.6	10.10	5.85	9500	29	30	43	0.6	79
6205-2RZ-TPI	6205-2RS-TPI		52	15	1	14.00	7.85	9000	30	32	47	1	129
6305-2RZ-TPI	6305-2RS-TPI		62	17	1.1	20.60	11.20	8000	31.5	36	55.5	1	235
6806-2RZ-TPI	6806-2RS-TPI	30	42	7	0.3	4.70	3.65	9000	32	32	40	0.3	24
6906-2RZ-TPI	6906-2RS-TPI		47	9	0.3	7.25	5.00	8500	32	34	45	0.3	52
6006-2RZ-TPI	6006-2RS-TPI		55	13	1	13.20	8.30	8000	35	36.5	50	1	116
6206-2RZ-TPI	6206-2RS-TPI		62	16	1	19.50	11.30	7500	35	38.5	57	1	199
6907-2RZ-TPI	6907-2RS-TPI	35	55	10	0.6	10.60	7.25	7500	39	39	51	0.6	75
6007-2RZ-TPI	6007-2RS-TPI		62	14	1	16.00	10.30	6700	40	41.5	57	1	151
6207-2RZ-TPI	6207-2RS-TPI		72	17	1.1	25.70	15.30	6300	41.5	44.5	65.5	1	284
6307-2RZ-TPI	6307-2RS-TPI		80	21	1.5	33.50	19.20	6000	43	47	72	1.5	464
6908-2RZ-TPI	6908-2RS-TPI	40	62	12	0.6	13.70	10.00	6300	44	46	58	0.6	112
6008-2RZ-TPI	6008-2RS-TPI		68	15	1	16.80	11.50	6000	45	47.5	63	1	190
6208-2RZ-TPI	6208-2RS-TPI		80	18	1.1	29.10	17.90	5600	46.5	50.5	73.5	1	366
6909-2RZ-TPI	6909-2RS-TPI	45	68	12	0.6	14.10	10.90	5600	49	50	64	0.6	126
6009-2RZ-TPI	6009-2RS-TPI		75	16	1	20.90	15.20	5300	50	53.5	70	1	241
6209-2RZ-TPI	6209-2RS-TPI		85	19	1.1	31.50	20.40	5300	51.5	55.5	78.5		420
6010-2RZ-TPI	6010-2RS-TPI	50	80	16	1	21.80	16.60	4800	55	58.5	75		261

外圈容许公差
轴承外径（D）的工称尺寸		Dm公差
轴承外径（D）的工称尺寸		P0级		P6级		P5级		P4级，P2级
（mm）		（um）
超过	到	上	下	上	下	上	下	上	下
2.5	10	0	-8	0	-7	0	-5	0	-4
10	18	0	-8	0	-7	0	-5	0	-4
30	50	0	-11	0	-9	0	-7	0	-6
50	80	0	-13	0	-13	0	-9	0	-7
80	120	0	-15	0	-15	0	-10	0	-8
120	150	0	-18	0	-18	0	-11	0	-9
150	180	0	-23	0	-20	0	-13	0	-10
180	250	0	-30	0	-25	0	-15	0	-11
250	315	0	-35	0	-28	0	-18	0	-13
315	400	0	-40	0	-33	0	-20
400	500	0	-45	0	-38	0	-23
500	630	0	-50
630	800	0	-75
800	1000	0	-100
1000	1250	0	-125
1250	1600	0	-160

内圈容许公差
轴承内径（d）的工称尺寸		dm公差
轴承内径（d）的工称尺寸		P0级		P6级		P5级		P4级，P2级
（mm）		（um）
超过	到	上	下	上	下	上	下	上	下
2.5	10	0	-8	0	-7	0	-5	0	-4
10	18	0	-8	0	-7	0	-5	0	-4
18	30	0	-10	0	-8	0	-6	0	-5
30	50	0	-12	0	-10	0	-8	0	-6
50	80	0	-15	0	-12	0	-9	0	-7
80	120	0	-20	0	-15	0	-10	0	-8
120	150	0	-25	0	-18	0	-13	0	-10
150	180	0	-25	0	-18	0	-13	0	-10
180	250	0	-30	0	-22	0	-15	0	-12
250	315	0	-35	0	-25	0	-18
315	400	0	-40	0	-30	0	-23
400	500	0	-45	0	-35
500	630	0	-50	0	-40
630	800	0	-75
800	1000	0	-100
1000	1250	0	-125

圆柱孔径向接触沟型球轴承单位为微米
d		G,
mm		2组		N组		3组		4组		5组
>	≤	min	max	min	max	min	max	min	max	min	max
3	6	0	7	2	13	8	23
6	10	0	7	2	13	8	23	14	29	20	37
10	18	0	9	3	18	11	25	18	33	25	45
18	24	0	10	5	20	13	28	20	36	28	48
24	30	1	11	5	20	13	28	23	41	30	53
30	40	1	11	6	20	15	33	28	46	40	64
40	50	1	11	6	23	18	36	30	51	45	73
50	65	l	15	8	28	23	43	38	61	55	90
65	80	1	15	10	30	25	51	46	71	65	105
80	100	1	18	12	36	30	58	53	84	75	120
100	120	2	20	15	41	36	66	61	97	90	140
120	140	2	23	18	48	41	81	71	114	105	160
140	160	2	23	18	53	46	91	81	130	120	180
160	180	2	25	20	61	53	102	91	147	135	200
180	200	2	30	25	71	63	117	107	163	150	230
200	225	2	35	25	85	75	140	125	195	175	265
225	250	2	40	30	95	85	160	145	225	205	300
250	280	2	45	35	105	90	170	155	245	225	340
280	315	2	55	40	115	100	190	175	270	245	370
315	355	3	60	45	125	110	210	195	300	275	410
355	400	3	70	55	145	130	240	225	340	315	460
400	450	3	80	60	170	150	270	250	380	350	520
450	500	3	90	70	190	170	300	280	420	390	570
500	560	10	100	80	210	190	330	310	470	440	630
560	630	10	110	90	230	210	360	340	520	490	700
630	710	20	130	110	260	240	400	380	570	540	780
710	800	20	140	120	290	270	450	430	630	600	860
800	900	20	160	140	320	300	500	480	700	670	960
900	1000	20	170	150	350	330	550	530	770	740	1040
1000	1120	20	180	160	380	360	600	580	850	820	1150
1120	1250	20	190	170	410	390	650	630	920	890	1260
1250	1400	30	200	190	440	420	700	680	1000	一	一
1400	1600	30	210	210	470	450	750	730	1060	—	一
