TPI（东培）角接触球轴承 P5精度不配对型 30°接触角

品牌	类型	轴承类型代码	轴承精度	后置代码	轴承材质		接触角 (°)
					国标	相当
TPI	不配对	7	P5	未标注:树脂保持架	GCr15	SUJ2	A:30°

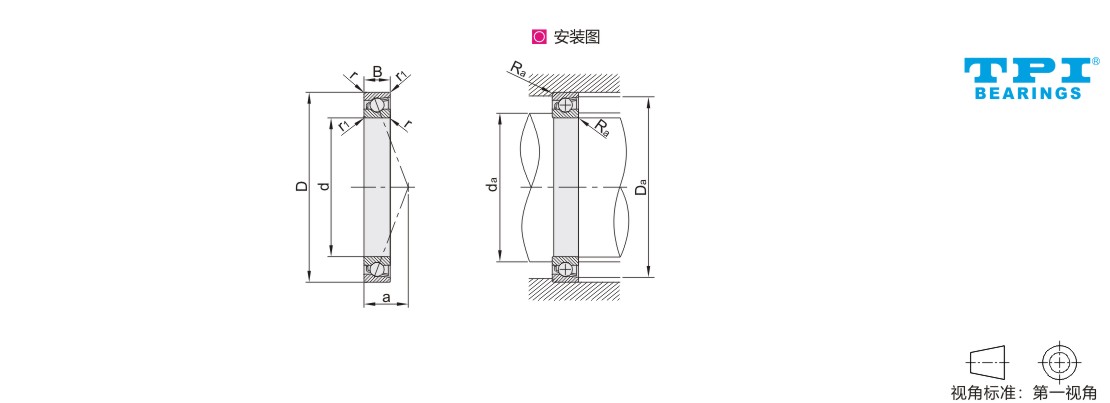

型号	主要尺寸(mm)					基本额定负载		容许转速rpm(参考)		a 作用点 (mm)	安装相关尺寸(mm)			重量 kg (参考)
代码	d	D	B	r min	r1 min	Cr(动) KN	Cor(静) KN	脂润滑	油润滑	a 作用点 (mm)	da (min)	Da (max)	Ra (max)	重量 kg (参考)
7000AP5-TPI	10	26	8	0.3	0.15	6.25	2.35	34000	42000	9.1	12.5	23.5	0.3	0.021
7001AP5-TPI	12	28	8	0.3	0.15	6.75	2.75	29000	37000	9.9	14.5	25.5	0.3	0.024
7201AP5-TPI	12	32	10	0.6	0.3	9.3	3.65	27000	34000	11.4	16.5	27.5	0.6	0.038
7002AP5-TPI	15	32	9	0.3	0.15	7.65	3.45	26000	32000	11.3	17.5	29.5	0.3	0.035
7202AP5-TPI	15	35	11	0.6	0.3	10.1	4.25	24000	29000	12.9	19.5	30.5	0.6	0.048
7003AP5-TPI	17	35	10	0.3	0.15	8.4	4.15	23000	28000	12.7	19.5	32.5	0.3	0.045
7203AP5-TPI	17	40	12	0.6	0.3	12.7	5.5	21000	26000	14.4	21.5	35.5	0.6	0.07
7004AP5-TPI	20	42	12	0.6	0.3	12.9	6.1	19000	24000	15.1	24.5	37.5	0.6	0.079
7204AP5-TPI	20	47	14	1	0.6	18.1	8.4	17000	22000	17	25.5	41.5	1	0.112
7005AP5-TPI	25	47	12	0.6	0.3	14.1	7.4	17000	21000	16.4	29.5	42.5	0.6	0.091
7205AP5-TPI	25	52	15	1	0.6	19.2	9.5	15000	19000	18.8	30.5	46.5	1	0.135
7006AP5-TPI	30	55	13			18.2	10.1	14000	18000	18.8	35.5	49.5		0.133
7206AP5-TPI	30	62	16			26.7	13.7	13000	16000	21.5	35.5	56.5		0.208
7007AP5-TPI	35	62	14			21.9	12.6	12000	15000	21.2	40.5	56.5		0.17
7207AP5-TPI	35	72	17	1.1		35.2	18.6	11000	14000	24.2	42	65		0.295
7008AP5-TPI	40	68	15	1		23.4	14.6	11000	14000	23.2	45.5	62.5		0.21
7208AP5-TPI	40	80	18	1.1		42	23.3	10000	12000	26.3	47	73		0.382
7009AP5-TPI	45	75	16	1		27.8	17.7	10000	12000	25.3	50.5	69.5		0.26
7209AP5-TPI	45	85	19	1.1		47.2	26.6	9400	12000	28	52	78		0.43
7010AP5-TPI	50	80	16	1		29.5	20.1	9200	11000	26.9	55.5	74.5		0.29
7210AP5-TPI	50	90	20	1.1		49.2	29.4	8500	11000	30.4	57	83		0.485
7011AP5-TPI	55	90	18			38.9	26.3	8300	10000	29.9	62	83		0.42
7012AP5-TPI	60	95				39.9	28.1	7700	9700	31.4	67	88		0.45
7013AP5-TPI	65	100				42.1	31.4	7200	9000	33	72	93		0.47
7014AP5-TPI	70	110	20			53.3	39.4	6600	8300	36	77	103		0.66
7015AP5-TPI	75	115	20			54.6	41.7	6300	7800	37.4	82	108		0.69
7016AP5-TPI	80	125	22			55	53	4300	6000	40.6	87	118		1.76
7017AP5-TPI	85	130	22			56.5	56	4300	5600	42	92	123		1.83
7018AP5-TPI	90	140	24	1.5		67.5	66.5	3800	5300	45.2	99	131		2.38
7020AP5-TPI	100	150	24	1.5	1	68.5	70.5	4500	6000	48.1	109	141	1.5	2.96

内圈容许公差
轴承内径（d）的工称尺寸		dm公差
轴承内径（d）的工称尺寸		P0级		P6级		P5级		P4级，P2级
（mm）		（um）
超过	到	上	下	上	下	上	下	上	下
2.5	10	0	-8	0	-7	0	-5	0	-4
10	18	0	-8	0	-7	0	-5	0	-4
18	30	0	-10	0	-8	0	-6	0	-5
30	50	0	-12	0	-10	0	-8	0	-6
50	80	0	-15	0	-12	0	-9	0	-7
80	120	0	-20	0	-15	0	-10	0	-8
120	150	0	-25	0	-18	0	-13	0	-10
150	180	0	-25	0	-18	0	-13	0	-10
180	250	0	-30	0	-22	0	-15	0	-12
250	315	0	-35	0	-25	0	-18
315	400	0	-40	0	-30	0	-23
400	500	0	-45	0	-35
500	630	0	-50	0	-40
630	800	0	-75
800	1000	0	-100
1000	1250	0	-125

外圈容许公差
轴承外径（D）的工称尺寸		Dm公差
轴承外径（D）的工称尺寸		P0级		P6级		P5级		P4级，P2级
（mm）		（um）
超过	到	上	下	上	下	上	下	上	下
2.5	10	0	-8	0	-7	0	-5	0	-4
10	18	0	-8	0	-7	0	-5	0	-4
30	50	0	-11	0	-9	0	-7	0	-6
50	80	0	-13	0	-13	0	-9	0	-7
80	120	0	-15	0	-15	0	-10	0	-8
120	150	0	-18	0	-18	0	-11	0	-9
150	180	0	-23	0	-20	0	-13	0	-10
180	250	0	-30	0	-25	0	-15	0	-11
250	315	0	-35	0	-28	0	-18	0	-13
315	400	0	-40	0	-33	0	-20
400	500	0	-45	0	-38	0	-23
500	630	0	-50
630	800	0	-75
800	1000	0	-100
1000	1250	0	-125
1250	1600	0	-160

接触角a=15°配对轴承预载荷单位N
内径	(B)71800 C			(B)71900 C			(B)7000 C			(B)7200 C
代号	A	B	C	A	B	C	A	B	C	A	B	C
6							7	13	25
7							9	18	35	12	24	48
8							10	20	40	14	28	56
9							10	20	40	15	30	60
0	10	30	60	10	20	40	15	30	60	20	40	80
1	11	33	66	10	20	40	15	30	60	20	40	80
2	12	36	72	15	30	60	20	40	80	30	60	120
3	12	37	75	15	30	60	25	50	100	35	70	140
4	20	60	120	25	50	100	35	70	140	45	90	180
5	22	66	132	25	50	100	35	70	140	50	100	200
6	23	70	140	25	50	100	50	100	200	90	180	360
7	25	75	150	35	70	140	60	120	240	120	240	480
8	26	78	155	45	90	180	60	120	240	150	300	600
9	27	80	160	50	100	200	110	220	440	160	320	640
10	40	120	240	50	100	200	110	220	440	170	340	680
11	55	165	330	70	140	280	150	300	600	210	420	840
12	70	210	420	70	140	280	150	300	600	250	500	1000
13	71	215	430	80	160	320	160	320	640	290	580	1160
14	73	220	440	130	260	520	200	400	800	300	600	1200
15	76	225	450	130	260	520	200	400	800	310	620	1240
16	78	235	470	140	280	560	240	480	960	370	740	1480
17	115	345	690	170	340	680	250	500	1000	370	740	1480
18	116	350	700	180	360	720	300	600	1200	480	960	1920
19	117	355	710	190	380	760	310	620	1240	520	1040	2080
20	120	360	720	230	460	920	310	620	1240	590	1180	2360
21	130	390	780	230	460	920	360	720	1440	650	1300	2600
22	160	500	1000	230	460	920	420	840	1680	670	1340	2680
24	180	550	1100	290	580	1160	430	860	1720	750	1500	3000
26	210	620	1230	350	700	1400	560	1120	2240	800	1600	3200
28	240	720	1440	360	720	1440	570	1140	2280
30	270	820	1630	470	940	1880	650	1300	2600
32	280	850	1700	490	980	1960	730	1460	2920
34				500	1000	2000	800	1600	3200
36				630	1260	2520	900	1800	3600
38				640	1280	2560	950	1900	3800
40				800	1600	3200	1100	2200	4400
44				850	1700	3400	1250	2500	5000
48				860	1720	3440	1300	2600	5200
52				1050	2110	4220	1550	3100	6200
56				1090	2180	4360
60				1400	2800	5600
64				1400	2800	5600

商城

线下

抱歉，未生成产品型号

接触角a=25°/40°配对轴承预载荷单位N
内径	(B)71900 AC			(B)7000 AC			(B)7200 AC			7200 B、7300 B
代号	A	B	C	A	B	C	A	B	C	A	B	C
8				20	40	80
9				20	40	80
0	15	30	60	25	50	100	35	70	140	80	330	660
1	15	30	60	25	50	100	35	70	140	80	330	660
2	25	50	100	30	60	120	45	90	180	80	330	660
3	25	50	100	40	80	160	60	120	240	80	330	660
4	35	70	140	50	100	200	70	140	280	120	480	970
5	40	80	160	60	120	240	80	160	320	120	480	970
6	40	80	160	90	180	360	150	300	600	120	480	970
7	60	120	240	90	180	360	190	380	760	160	630	1280
8	70	140	280	100	200	400	240	480	960	160	630	1280
9	80	160	320	170	340	680	260	520	1040	160	630	1280
10	80	160	320	180	360	720	260	520	1040	160	630	1280
11	120	240	480	230	460	920	330	660	1320	380	1500	3050
12	120	240	480	240	480	960	400	800	1600	380	1500	3050
13	120	240	480	240	480	960	450	900	1800	380	1500	3050
14	200	400	800	300	600	1200	480	960	1920	380	1500	3050
15	210	420	840	310	620	1240	500	1000	2000	380	1500	3050
16	220	440	880	390	780	1560	580	1160	2320	380	1500	3050
17	270	540	1080	400	800	1600	600	1200	2400	410	1600	3250
18	280	560	1120	460	920	1840	750	1500	3000	410	1600	3250
19	290	580	1160	480	960	1920	850	1700	3400	410	1600	3250
20	360	720	1440	500	1000	2000	950	1900	3800	410	1600	3250
21	360	720	1440	560	1120	2240	1000	2000	4000	410	1600	3250
22	370	740	1480	650	1300	2600	1050	2100	4200	410	1600	3250
24	450	900	1800	690	1380	2760	1200	2400	4800	410	1600	3250
26	540	1080	2160	900	1800	3600	1250	2500	5000	540	2150	4300
28	560	1120	2240	900	1800	3600				540	2150	4300
30	740	1480	2960	1000	2000	4000				540	2150	4300
32	800	1600	3200	1150	2300	4600				540	2150	4300
34	800	1600	3200	1250	2500	5000				540	2150	4300
36	1000	2000	4000	1450	2900	5800				540	2150	4300
38	1000	2000	4000	1450	2900	5800				940	3700	7500
40	1250	2500	5000	1750	3500	7000				940	3700	7500
44	1300	2600	5200	2000	4000	8000				940	3700	7500
48	1430	2860	5720	2050	4100	8200				940	3700	7500
52	1730	3510	7020
56	1820	3640	7280
60	2200	4400	8800
64	2200	4400	8800
