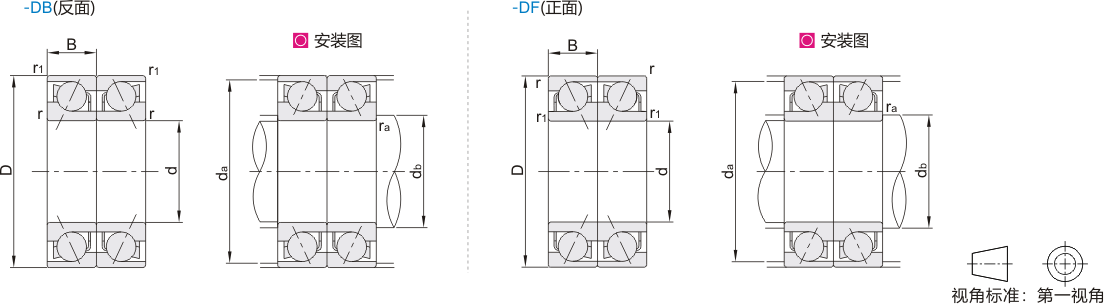

角接触球轴承 P4精度 DB/DF配对型 25°接触角

型号		组合形式	d	D	B	r (min)	r1 (min)	基本额定负载 (KN)		极限转速 rpm(参考)		安装尺寸						重量 kg (参考)
型号								基本额定负载 (KN)		极限转速 rpm(参考)		DB			DF
代码	轴承型号							Cr(动)	Cor(静)	脂润滑	油润滑	db(min)	da(max)	ra(max)	db(min)	da(max)	ra(max)
BBQ21	706	DB (反面) DF (正面)	6	17	6	0.3	0.15	2.46	0.98	100000	150000	8	15.6	0.3	8	15	0.15	0.006
	708		8	22	7			3.73	1.54	98000	120000	10	20.6		10	20		0.012
	7001		12	28	8			9.04	5.58	27000	36000	14.5	26.8		13.2	25.5		0.025
	7201*		12	32	10	0.6	0.3	12.41	7.46	25200	33600	17	29.5	0.6	—	—	—	0.035
	7002		15	32	9	0.3	0.15	9.67	6.48	22800	30400	17.5	30.8	0.3	16.2	29.5	0.15	0.035
	7202		15	35	11	0.6	0.3	11.97	7.8	22200	29600	20	32.5	0.6	17.5	30	0.3	0.046
	7003		17	35	10	0.3	0.15	10.21	7.3	21000	28000	19.5	33.8	0.3	18.2	32.5	0.15	0.046
	7203		17	40	12	0.6	0.3	17.01	11.22	19200	25600	22	37.5	0.6	19.5	35	0.3	0.064
	7904		20	37	9	0.3	0.15	7	5.6	38000	56000	22.5	35.8	0.3	22.5	34.5	0.15	0.04
	7004			42	12	0.6	0.3	17.17	12.54	17400	23200	25	39.5	0.6	22.5	37	0.3	0.08
	7204			47	14	1	0.6	22.68	15.54	16200	21600	26	42	1	25	41	0.6	0.1
	7905		25	42	9	0.3	0.15	7.2	6.2	30000	45000	27.5	40.8	0.3	27	39.5	0.15	0.04
	7005			47	12	0.6	0.3	17.98	14.16	15000	20000	30	44.5	0.6	0.5	42	0.3	0.093
	7205			52	15	1	0.6	25.76	19.54	14400	19200	31	47	1	30	46	0.6	0.125
	7906		30	47	9	0.3	0.15	7.6	7.2	26000	40000	32.5	45.8	0.3	32.5	44.5	0.15	0.05
	7206		30	62	16	1	0.6	35.8	28.2	12000	16000	36	57	1	35	50	0.6	0.193
	7007		35	62	14	1		29.48	26.2	11000	15000	41	57		40	56		0.18
	7207		35	72	17	1.1		47.14	38.2	10000	14000	42	67		40	65		0.281
	7908		40	62	12	0.6	0.3	13.3	13.5	18000	30000	45	59.5	0.6	45	57	0.3	0.11
	7008			68	15	1	0.6	31.59	30.2	10000	14000	46	63	1		62	0.6	0.222
	7208			80	18	1.1		54.43	49.4	9000	12000	47	75			73		0.355
	7009		45	75	16	1		37.42	36.6	9000	12000	51	70		50	69		0.282
	7209		45	85	19	1.1		58.97	53.2	8200	11000	52	80		50	78		0.404
	7010		50	80	16	1		39.2	39.2	8400	11200	56	75		55	74		0.306
	7210		50	90	20	1.1		69.17	65	7500	10000	57	85		51	83		0.457
	7911		55	80	13	1		22.4	26	14000	22000	61	75		61	74		0.18
	7011			90	18	1.1		55.9	55.2	7200	9600	62	85		60	83		0.214
	7211			100	21	1.5	1	81.8	76.4	7200	9600	64	94	1.5	61	91	1	0.6
	7912		60	85	13	1	0.6	23.3	28.7	13000	20000	66	80	1	66	79	0.6	0.19
	7012			95	18	1.1	0.6	59.9	62.8	7000	9300	67	90	1		88	0.6	0.478
	7212			110	22	1.5	1	94.3	92	6600	8800	69	104	1.5		101	1	0.765
	7913		65	90	13	1	0.6	25.1	31.9	13000	20000	71	85	1	71	84	0.6	0.2
	7013			100	18	1.1	0.6	63.7	70.8	6600	8800	72	95	1	70	93	0.6	0.509
	7213			120	23	1.5	1	93.5	94.2	5900	7900	74	114	1.5	67	111	1	0.962
	7014		70	110	20	1.1	0.6	76.6	86.6	6000	8000	77	105	1	75	103	0.6	0.705
	7214		70	125	24	1.5	1	117.5	121.2	5600	7500	79	119	1.5	76	116	1	1.09
	7015		75	115	20	1.1	0.6	78.6	92	5700	7600	82	110	1	80	108	0.6	0.745
	7215		75	130	25	1.5	1	117	123	5400	7200	84	124	1.5	81	121	1	1.17
	7016		80	125	22	1.1	0.6	89.9	105	5300	7000	87	120	1	85	118	0.6	0.994
	7216		80	140	26	2	1	143.7	156	5000	6600	90	134	2	86	130	1	1.39
	7017		85	130	22	1.1	0.6	92.2	111	5000	6700	92	125	1	90	123	0.6	1.04
	7217		85	150	28	2	1	142.4	150.6	4700	6200	95	144	2	91	140	1	1.78
	7018		90	140	24	1.5		102.1	124.8	4700	6300	99	134	1.5	96	131		1.35
	7218		90	160	30	2		189.4	199.8	4400	5800	100	154	2		150		2.18
	7019		95	145	24	1.5		112.6	138.6	4500	6000	104	139	1.5	104	136		1.41
	7219		95	170	32	2.1	1.1	204.9	213.6	4100	5500	107	163	2	102	158		2.67
	7020		100	150	24	1.5	1	115.3	146.2	4300	5800	109	144	1.5	109	141		1.47
	7220		100	180	34	2.1	1.1	230.2	242.4	4000	5300	112	144	2	107	168		3.26
	7022		110	170	28	2	1	159.9	202.2	2022	5200	120	164		120	160		2.3
	7024		120	180	28			171.9	221	2210	4800	130	174		130	170		2.47
	7028		140	210	33			202.5	276	3100	4200	150	204		150	200		3.96
	7030		150	225	35	2.1	1.1	230.9	318.6	2900	3800	162	218		162	213		4.82

内圈容许公差
轴承内径（d）的工称尺寸		dm公差
轴承内径（d）的工称尺寸		P0级		P6级		P5级		P4级，P2级
（mm）		（um）
超过	到	上	下	上	下	上	下	上	下
2.5	10	0	-8	0	-7	0	-5	0	-4
10	18	0	-8	0	-7	0	-5	0	-4
18	30	0	-10	0	-8	0	-6	0	-5
30	50	0	-12	0	-10	0	-8	0	-6
50	80	0	-15	0	-12	0	-9	0	-7
80	120	0	-20	0	-15	0	-10	0	-8
120	150	0	-25	0	-18	0	-13	0	-10
150	180	0	-25	0	-18	0	-13	0	-10
180	250	0	-30	0	-22	0	-15	0	-12
250	315	0	-35	0	-25	0	-18
315	400	0	-40	0	-30	0	-23
400	500	0	-45	0	-35
500	630	0	-50	0	-40
630	800	0	-75
800	1000	0	-100
1000	1250	0	-125

外圈容许公差
轴承外径（D）的工称尺寸		Dm公差
轴承外径（D）的工称尺寸		P0级		P6级		P5级		P4级，P2级
（mm）		（um）
超过	到	上	下	上	下	上	下	上	下
2.5	10	0	-8	0	-7	0	-5	0	-4
10	18	0	-8	0	-7	0	-5	0	-4
30	50	0	-11	0	-9	0	-7	0	-6
50	80	0	-13	0	-13	0	-9	0	-7
80	120	0	-15	0	-15	0	-10	0	-8
120	150	0	-18	0	-18	0	-11	0	-9
150	180	0	-23	0	-20	0	-13	0	-10
180	250	0	-30	0	-25	0	-15	0	-11
250	315	0	-35	0	-28	0	-18	0	-13
315	400	0	-40	0	-33	0	-20
400	500	0	-45	0	-38	0	-23
500	630	0	-50
630	800	0	-75
800	1000	0	-100
1000	1250	0	-125
1250	1600	0	-160

接触角a=15°配对轴承预载荷单位N
内径	(B)71800 C			(B)71900 C			(B)7000 C			(B)7200 C
代号	A	B	C	A	B	C	A	B	C	A	B	C
6							7	13	25
7							9	18	35	12	24	48
8							10	20	40	14	28	56
9							10	20	40	15	30	60
0	10	30	60	10	20	40	15	30	60	20	40	80
1	11	33	66	10	20	40	15	30	60	20	40	80
2	12	36	72	15	30	60	20	40	80	30	60	120
3	12	37	75	15	30	60	25	50	100	35	70	140
4	20	60	120	25	50	100	35	70	140	45	90	180
5	22	66	132	25	50	100	35	70	140	50	100	200
6	23	70	140	25	50	100	50	100	200	90	180	360
7	25	75	150	35	70	140	60	120	240	120	240	480
8	26	78	155	45	90	180	60	120	240	150	300	600
9	27	80	160	50	100	200	110	220	440	160	320	640
10	40	120	240	50	100	200	110	220	440	170	340	680
11	55	165	330	70	140	280	150	300	600	210	420	840
12	70	210	420	70	140	280	150	300	600	250	500	1000
13	71	215	430	80	160	320	160	320	640	290	580	1160
14	73	220	440	130	260	520	200	400	800	300	600	1200
15	76	225	450	130	260	520	200	400	800	310	620	1240
16	78	235	470	140	280	560	240	480	960	370	740	1480
17	115	345	690	170	340	680	250	500	1000	370	740	1480
18	116	350	700	180	360	720	300	600	1200	480	960	1920
19	117	355	710	190	380	760	310	620	1240	520	1040	2080
20	120	360	720	230	460	920	310	620	1240	590	1180	2360
21	130	390	780	230	460	920	360	720	1440	650	1300	2600
22	160	500	1000	230	460	920	420	840	1680	670	1340	2680
24	180	550	1100	290	580	1160	430	860	1720	750	1500	3000
26	210	620	1230	350	700	1400	560	1120	2240	800	1600	3200
28	240	720	1440	360	720	1440	570	1140	2280
30	270	820	1630	470	940	1880	650	1300	2600
32	280	850	1700	490	980	1960	730	1460	2920
34				500	1000	2000	800	1600	3200
36				630	1260	2520	900	1800	3600
38				640	1280	2560	950	1900	3800
40				800	1600	3200	1100	2200	4400
44				850	1700	3400	1250	2500	5000
48				860	1720	3440	1300	2600	5200
52				1050	2110	4220	1550	3100	6200
56				1090	2180	4360
60				1400	2800	5600
64				1400	2800	5600

商城

线下

抱歉，未生成产品型号

接触角a=25°/40°配对轴承预载荷单位N
内径	(B)71900 AC			(B)7000 AC			(B)7200 AC			7200 B、7300 B
代号	A	B	C	A	B	C	A	B	C	A	B	C
8				20	40	80
9				20	40	80
0	15	30	60	25	50	100	35	70	140	80	330	660
1	15	30	60	25	50	100	35	70	140	80	330	660
2	25	50	100	30	60	120	45	90	180	80	330	660
3	25	50	100	40	80	160	60	120	240	80	330	660
4	35	70	140	50	100	200	70	140	280	120	480	970
5	40	80	160	60	120	240	80	160	320	120	480	970
6	40	80	160	90	180	360	150	300	600	120	480	970
7	60	120	240	90	180	360	190	380	760	160	630	1280
8	70	140	280	100	200	400	240	480	960	160	630	1280
9	80	160	320	170	340	680	260	520	1040	160	630	1280
10	80	160	320	180	360	720	260	520	1040	160	630	1280
11	120	240	480	230	460	920	330	660	1320	380	1500	3050
12	120	240	480	240	480	960	400	800	1600	380	1500	3050
13	120	240	480	240	480	960	450	900	1800	380	1500	3050
14	200	400	800	300	600	1200	480	960	1920	380	1500	3050
15	210	420	840	310	620	1240	500	1000	2000	380	1500	3050
16	220	440	880	390	780	1560	580	1160	2320	380	1500	3050
17	270	540	1080	400	800	1600	600	1200	2400	410	1600	3250
18	280	560	1120	460	920	1840	750	1500	3000	410	1600	3250
19	290	580	1160	480	960	1920	850	1700	3400	410	1600	3250
20	360	720	1440	500	1000	2000	950	1900	3800	410	1600	3250
21	360	720	1440	560	1120	2240	1000	2000	4000	410	1600	3250
22	370	740	1480	650	1300	2600	1050	2100	4200	410	1600	3250
24	450	900	1800	690	1380	2760	1200	2400	4800	410	1600	3250
26	540	1080	2160	900	1800	3600	1250	2500	5000	540	2150	4300
28	560	1120	2240	900	1800	3600				540	2150	4300
30	740	1480	2960	1000	2000	4000				540	2150	4300
32	800	1600	3200	1150	2300	4600				540	2150	4300
34	800	1600	3200	1250	2500	5000				540	2150	4300
36	1000	2000	4000	1450	2900	5800				540	2150	4300
38	1000	2000	4000	1450	2900	5800				940	3700	7500
40	1250	2500	5000	1750	3500	7000				940	3700	7500
44	1300	2600	5200	2000	4000	8000				940	3700	7500
48	1430	2860	5720	2050	4100	8200				940	3700	7500
52	1730	3510	7020
56	1820	3640	7280
60	2200	4400	8800
64	2200	4400	8800
