深沟球轴承耐高温型（350°C）两面带防尘盖高温轴承

代码	类型	后置代码	轴承精度	轴承游隙	轴承材质
BBH11.….ZZS4PRT	标准型	P(高速) T(保持架) R(高温油脂) S4(温度等级：350℃) ZZ(双面带防尘盖)	GB/T 307.1 6级	C4	高温合成钢
BBH16.….ZZS4R	满球型		GB/T 307.1 6级
BBH18.….ZZS4PRTP5	电机专用		GB/T 307.1 5级

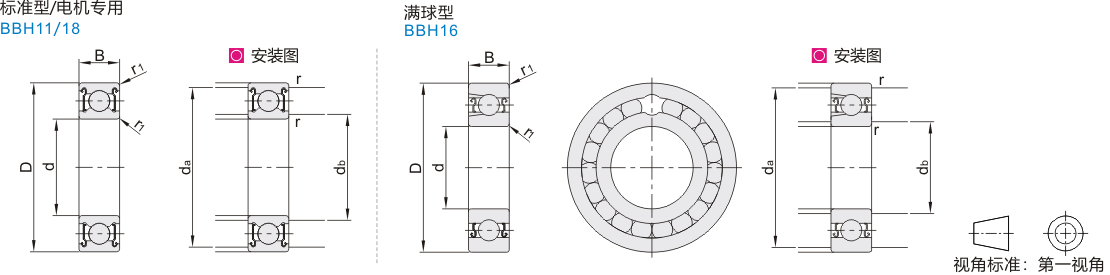

型号		d	D	B	r1	基本额定负载(KN)				容许转速rpm(参考)			安装尺寸			参考重量 (Kg)
代码	轴承型号					Cr(动)	Cor(静)	Cr(动)	Cor(静)	容许转速rpm(参考)			db (min)	da (max)	r (max)
代码	轴承型号					标准型/电机专用		满球型		标准型	满球型	电机专用	db (min)	da (max)	r (max)
标准型 BBH11….ZZS4PRT 满球型 BBH16...ZZS4R 电机专用 BBH18...ZZS4PRTP5	6000	10	26	8	0.3	3.41	1.48	5.12	2.22	1200	150	2000	12	24	0.3	0.019
	6200		30	9	0.6	3.83	1.79	5.74	2.69				14	26	0.6	0.032
	6300		35	11	0.6	6.08	2.59	9.11	3.88					31	0.6	0.053
	6001	12	28	8	0.3	3.83	1.78	5.74	2.67					26	0.3	0.022
	6201		32	10	0.6	5.10	2.29	7.65	3.43				16	28	0.6	0.037
	6301		37	12		7.28	3.15	10.91	4.73				17	32	1	0.060
	6002	15	32	9	0.3	4.20	2.12	6.30	3.18				17	30	0.3	0.030
	6202		35	11	0.6	5.74	2.81	8.61	4.22				19	31	0.6	0.045
	6302		42	13	1	8.55	4.09	12.83	6.13				20	37	1	0.082
	6003	17	35	10	0.3	4.50	2.44	6.75	3.66				19	33	0.3	0.039
	6203		40	12	0.6	7.16	3.60	10.74	5.40				21	36	0.6	0.065
	6303		47	14	1	10.20	4.99	15.30	7.48				22	42	1	0.115
	6004	20	42	12	0.6	7.05	3.75	10.58	5.63				24	38	0.6	0.069
	6204		47	14	1	9.60	4.95	14.40	7.43				25	42	1	0.106
	6304		52	15	1.1	11.93	5.93	17.89	8.89				26.5	45.5	1	0.144
	6005	25	47	12	0.6	7.58	4.39	11.36	6.58				29	43	0.6	0.080
	6205		52	15	1	10.50	5.89	15.75	8.83				30	47	1	0.128
	6305		62	17	1.1	15.45	8.40	23.18	12.60				31.5	55.5		0.232
	6006	30	55	13	1	9.90	6.23	14.85	9.34				35	50		0.116
	6206		62	16	1	14.63	8.48	21.94	12.71				35	57		0.199
	6306		72	19	1.1	20.03	11.25	30.04	16.88				36.5	65.5		0.346
	6007	35	62	14	1	12.00	7.73	18.00	11.59				40	57		0.155
	6207		72	17	1.1	19.28	11.48	28.91	17.21				41.5	65.5		0.288
	6307		80	21	1.5	25.13	14.40	37.69	21.60				43	72	1.5	0.457
	6008	40	68	15	1	12.60	8.63	18.90	12.94				45	63	1	0.192
	6208		80	18	1.1	21.83	13.43	32.74	20.14				46.5	73.5	1	0.366
	6308		90	23	1.5	30.38	18.00	45.56	27.00				48	82	1.5	0.633
	6009	45	75	16	1	15.68	11.40	23.51	17.10				50	70	1	0.245
	6209		85	19	1.1	23.63	15.30	35.44	22.95				51.5	78.5	1	0.407
	6309		100	25	1.5	39.75	24.00	59.63	36.00				53	92	1.5	0.833
	6010	50	80	16	1	16.35	12.45	24.53	18.68				55	75	1	0.261
	6210		90	20	1.1	26.25	17.40	39.38	26.10				56.5	83.5	1	0.463
	6310		110	27	2	46.50	28.88	69.75	43.31				59	101	2	1.070
	6011	55	90	18	1.1	21.23	15.90	31.84	23.85				61.5	83.5	1	0.385
	6211		100	21	1.5	32.63	21.98	48.94	32.96				63	92	1.5	0.607
	6311		120	29	2	53.63	33.38	80.44	50.06				64	111	2	1.370
	6012	60	95	18	1.1	22.13	17.40	33.19	26.10				66.5	88.5	1	0.415
	6212		110	22	1.5	39.38	27.00	59.06	40.50				68	102	1.5	0.783
	6312		130	31	2.1	61.50	39.00	92.25	58.50				71	119	2	1.700
	6013	65	100	18	1.1	22.88	18.90	34.31	28.35				71.5	93.5	1	0.435
	6213		120	23	1.5	43.13	30.00	64.69	45.00				73	112	1.5	0.990
	6313		140	33	2.1	69.38	45.00	104.06	67.50				76	129	2	2.080
	6014	70	110	20	1.1	28.50	23.25	42.75	34.88				76.5	103.5	1	0.602
	6214		125	24	1.5	46.50	33.00	69.75	49.50				78	117	1.5	1.070
	6314		150	35	2.1	78.00	51.00	117	76.50				81	139	2	2.520
	6015	75	115	20	1.1	29.63	25.13	44.44	37.69				81.5	108.5	1	0.638
	6215		130	25	1.5	49.50	37.13	74.25	55.69				83	122	1.5	1.180
	6315		160	37	2.1	84.75	57.75	127.13	86.63				86	149	2	3.020
	6016	80	125	22	1.1	35.63	30.00	53.44	45.00				86.5	118.5	1	0.850
	6216		140	26	2	54.38	39.75	81.56	59.63				89	131	2	1.400
	6316		170	39	2.1	92.25	64.88	138.38	97.31				91	159	2	3.590
	6017	85	130	22	1.1	37.13	32.25	55.69	48.38				91.5	123.5	1	0.890
	6217		150	28	2	63.00	46.50	94.50	69.75				94	141	2	1.790
	6317		180	41	3	99.75	72.75	149.63	109.13				98	167	2.5	4.230
	6018	90	140	24	1.5	43.50	37.50	65.25	56.25				98	132	1.5	1.160
	6218		160	30	2	72.00	53.63	108	80.44				99	151	2	2.150
	6318		190	43	3	107.25	80.25	160.88	120.38				103	177	2.5	4.910
	6019	95	145	24	1.5	45.38	40.50	68.06	60.75				103	137	1.5	1.210
	6219		170	32	2.1	81.75	61.50	122.63	92.25				106	159	2	2.620
	6319		200	45	3	114.75	89.25	172.13	133.88				108	187	2.5	5.670
	6020	100	150	24	1.5	45.00	40.50	67.50	60.75				108	142	1.5	1.250
	6220		180	34	2.1	91.50	69.75	137.25	104.63				111	169	2	3.140
	6320		215	47	3	129.75	105.75	194.63	158.63				113	202	2.5	7

外圈容许公差
轴承外径（D）的工称尺寸		Dm公差
轴承外径（D）的工称尺寸		P0级		P6级		P5级		P4级，P2级
（mm）		（um）
超过	到	上	下	上	下	上	下	上	下
2.5	10	0	-8	0	-7	0	-5	0	-4
10	18	0	-8	0	-7	0	-5	0	-4
30	50	0	-11	0	-9	0	-7	0	-6
50	80	0	-13	0	-13	0	-9	0	-7
80	120	0	-15	0	-15	0	-10	0	-8
120	150	0	-18	0	-18	0	-11	0	-9
150	180	0	-23	0	-20	0	-13	0	-10
180	250	0	-30	0	-25	0	-15	0	-11
250	315	0	-35	0	-28	0	-18	0	-13
315	400	0	-40	0	-33	0	-20
400	500	0	-45	0	-38	0	-23
500	630	0	-50
630	800	0	-75
800	1000	0	-100
1000	1250	0	-125
1250	1600	0	-160

内圈容许公差
轴承内径（d）的工称尺寸		dm公差
轴承内径（d）的工称尺寸		P0级		P6级		P5级		P4级，P2级
（mm）		（um）
超过	到	上	下	上	下	上	下	上	下
2.5	10	0	-8	0	-7	0	-5	0	-4
10	18	0	-8	0	-7	0	-5	0	-4
18	30	0	-10	0	-8	0	-6	0	-5
30	50	0	-12	0	-10	0	-8	0	-6
50	80	0	-15	0	-12	0	-9	0	-7
80	120	0	-20	0	-15	0	-10	0	-8
120	150	0	-25	0	-18	0	-13	0	-10
150	180	0	-25	0	-18	0	-13	0	-10
180	250	0	-30	0	-22	0	-15	0	-12
250	315	0	-35	0	-25	0	-18
315	400	0	-40	0	-30	0	-23
400	500	0	-45	0	-35
500	630	0	-50	0	-40
630	800	0	-75
800	1000	0	-100
1000	1250	0	-125

圆柱孔径向接触沟型球轴承单位为微米
d		G,
mm		2组		N组		3组		4组		5组
>	≤	min	max	min	max	min	max	min	max	min	max
3	6	0	7	2	13	8	23
6	10	0	7	2	13	8	23	14	29	20	37
10	18	0	9	3	18	11	25	18	33	25	45
18	24	0	10	5	20	13	28	20	36	28	48
24	30	1	11	5	20	13	28	23	41	30	53
30	40	1	11	6	20	15	33	28	46	40	64
40	50	1	11	6	23	18	36	30	51	45	73
50	65	l	15	8	28	23	43	38	61	55	90
65	80	1	15	10	30	25	51	46	71	65	105
80	100	1	18	12	36	30	58	53	84	75	120
100	120	2	20	15	41	36	66	61	97	90	140
120	140	2	23	18	48	41	81	71	114	105	160
140	160	2	23	18	53	46	91	81	130	120	180
160	180	2	25	20	61	53	102	91	147	135	200
180	200	2	30	25	71	63	117	107	163	150	230
200	225	2	35	25	85	75	140	125	195	175	265
225	250	2	40	30	95	85	160	145	225	205	300
250	280	2	45	35	105	90	170	155	245	225	340
280	315	2	55	40	115	100	190	175	270	245	370
315	355	3	60	45	125	110	210	195	300	275	410
355	400	3	70	55	145	130	240	225	340	315	460
400	450	3	80	60	170	150	270	250	380	350	520
450	500	3	90	70	190	170	300	280	420	390	570
500	560	10	100	80	210	190	330	310	470	440	630
560	630	10	110	90	230	210	360	340	520	490	700
630	710	20	130	110	260	240	400	380	570	540	780
710	800	20	140	120	290	270	450	430	630	600	860
800	900	20	160	140	320	300	500	480	700	670	960
900	1000	20	170	150	350	330	550	530	770	740	1040
1000	1120	20	180	160	380	360	600	580	850	820	1150
1120	1250	20	190	170	410	390	650	630	920	890	1260
1250	1400	30	200	190	440	420	700	680	1000	一	一
1400	1600	30	210	210	470	450	750	730	1060	—	一
