产品选型
规格
图片仅供参考，请以已选的规格为准
单向推力球轴承 调心座圈型
品牌名称：
怡合达
条件筛选：
材质 GCr15
精度 P6
座圈类型 调心座圈型
种类筛选 单向推力球轴承
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 轴承类型 代码 |
轴承精度 | 后置代码 | 轴承材质 | |
| 国标 | 相当 | |||||
| BBM06 | 标准型 | 5 | GB/T307.1 6级 | U(调心座圈) | GCr15 | SUJ2 |

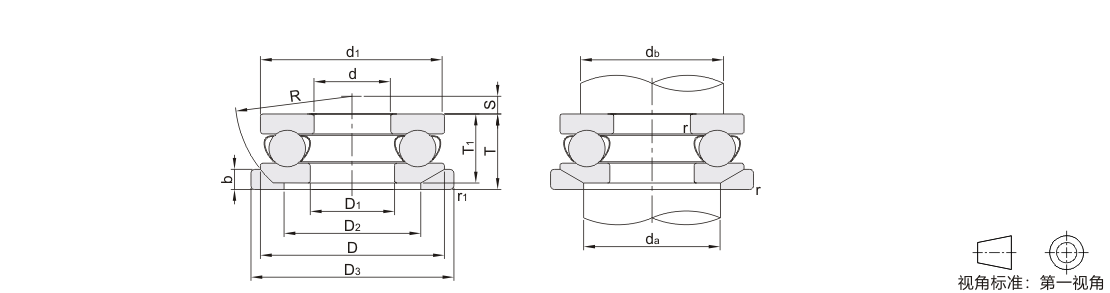

参数图
选型表
| 型号 | d | d1(max) | D | D1(min) | D2 | D3 | T | T1 | R | S | b | r1 min |
基本额定载荷(KN) | 容许转速rpm (参考) |
安装尺寸 | 重量(kg) (参考) |
||||
| 代码 | 轴承型号 | Cr(动) | Cor(静) | db(min) | da(max) | r(max) | ||||||||||||||
| BBM06 | 53204U | 20 | 40 | 40 | 22 | 30 | 42 | 17 | 14.73 | 36 | 18 | 5 | 0.6 | 22.5 | 40.5 | 6000 | 32 | 30 | 0.6 | 0.1 |
| 53205U | 25 | 47 | 47 | 27 | 36 | 50 | 19 | 16.72 | 40 | 19 | 5.5 | 27.6 | 55 | 5300 | 38 | 36 | 0.15 | |||
| 53206U | 30 | 52 | 52 | 32 | 42 | 55 | 20 | 17.8 | 45 | 22 | 25.5 | 51 | 4800 | 43 | 42 | 0.18 | ||||
| 53207U | 35 | 62 | 62 | 37 | 48 | 65 | 22 | 19.87 | 50 | 24 | 7 | 1 | 35.1 | 73.5 | 4000 | 51 | 48 | 1 | 0.28 | |
| 53307U | 68 | 68 | 52 | 72 | 28 | 25.6 | 56 | 7.5 | 49.4 | 96.5 | 3200 | 55 | 52 | 0.46 | ||||||
| 53208U | 40 | 42 | 55 | 23 | 20.3 | 28.5 | 7 | 46.8 | 106 | 3800 | 57 | 55 | 0.35 | |||||||
| 53308U | 78 | 78 | 60 | 82 | 31 | 28.5 | 64 | 28 | 8.5 | 61.8 | 122 | 3000 | 63 | 60 | 0.67 | |||||
| 53209U | 45 | 73 | 73 | 47 | 78 | 24 | 21.3 | 56 | 26 | 7.5 | 39 | 86.5 | 3600 | 62 | 0.39 | |||||
| 53309U | 85 | 85 | 90 | 33 | 33 | 30.13 | 25 | 25 | 10 | 76.1 | 153 | 2800 | 69 | 65 | 0.83 | |||||
| 53310U | 50 | 95 | 95 | 52 | 72 | 100 | 37 | 34.3 | 72 | 28 | 11 | 1.1 | 88.4 | 190 | 2600 | 77 | 72 | 1.2 | ||
1Kgf=9.81N
-
