双列角接触球轴承 外圈为圆弧型 两面带橡胶密封圈（接触式）
品牌名称：
怡合达
条件筛选：
性价比 标准型
种类筛选 轴承
类型 双列角接触球轴承
功能 带橡胶密封圈型
形状 圆弧型
产品名称 角接触球轴承
本体材质 SUJ2
接触角 30°
产品代码：
有 15 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 后置代码 | 轴承精度 | 轴承材质 | 接触 （°） |
|
| 国标 | 相当 | |||||
| LR... -2RS | 圆弧型 | 2RS（双面带橡胶密封圈接触式） | GB/T 307.1 0级 | GCr15 | SUJ2 | 30 |

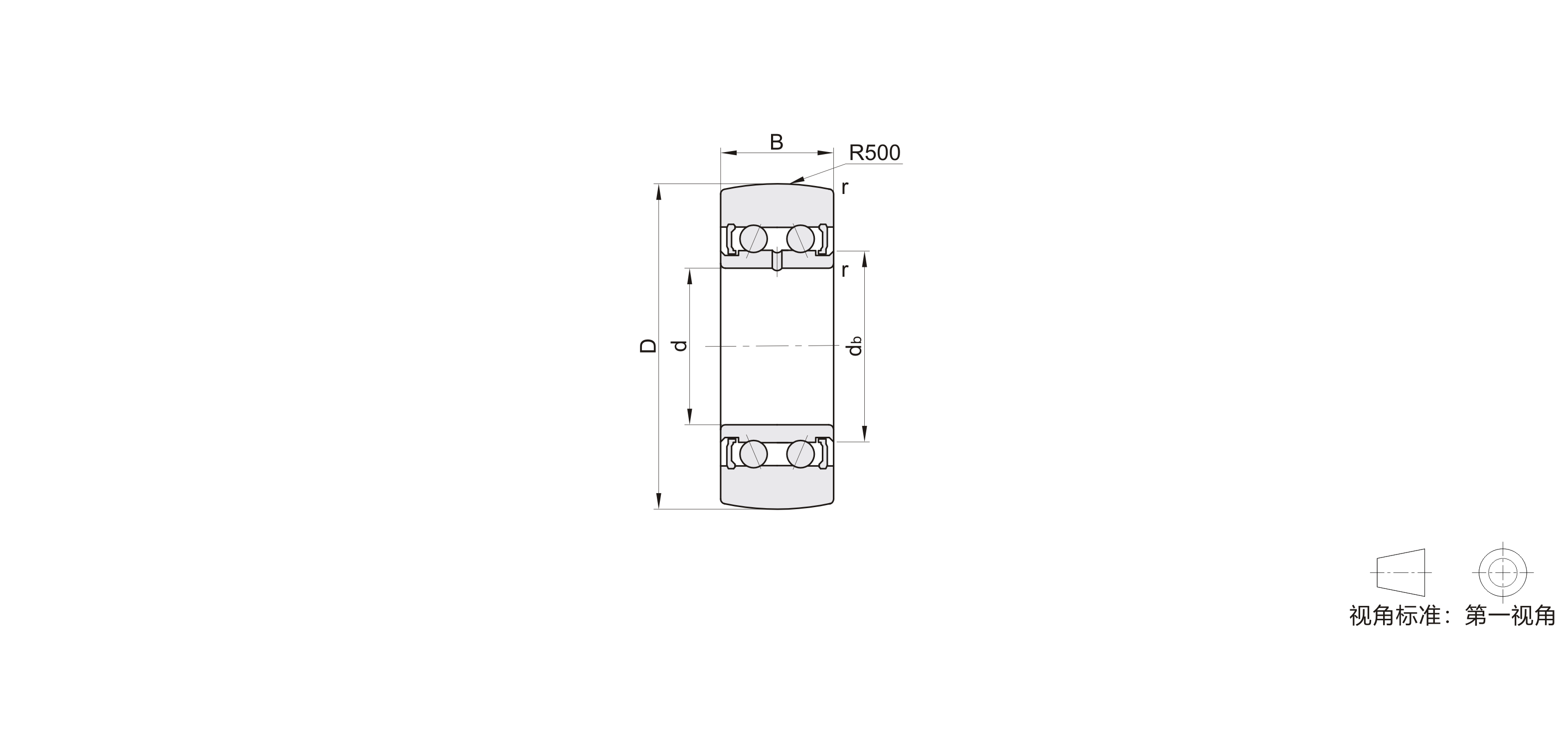

参数图
选型表
| 型号 |
d |
D |
B |
基本额定负载 |
容许转速rpm (参考) |
安装尺寸 |
重量(kg) 参考 |
||
| Cr(动)KN | Cor(静)KN | db | r (min） | ||||||
| LR5000-2RS | 10 | 28 | 12 | 4.75 | 2.85 | 9000 | 13.5 | 0.3 | 0.03 |
| LR5200-2RS | 32 | 14 | 6.8 | 4.05 | 8000 | 15.4 | 0.6 | 0.07 | |
| LR5300-2RS | 37 | 19 | 10.8 | 7.05 | 7000 | 19.4 | 1 | 0.08 | |
| LR5001-2RS | 12 | 30 | 12 | 4.95 | 3.1 | 8500 | 15.5 | 0.3 | 0.03 |
| LR5201-2RS | 35 | 15.9 | 8.6 | 5.1 | 7500 | 17.1 | 0.6 | 0.08 | |
| LR5301-2RS | 42 | 19 | 11.3 | 7.1 | 6500 | 21.1 | 1 | 0.12 | |
| LR5002-2RS | 15 | 35 | 13 | 6.5 | 4.1 | 7000 | 20.4 | 0.3 | 0.05 |
| LR5202-2RS | 40 | 15.9 | 9.8 | 6.2 | 20 | 0.6 | 0.11 | ||
| LR5302-2RS | 47 | 19 | 14.6 | 9.2 | 6000 | 24 | 1 | 0.15 | |
| LR5003-2RS | 17 | 40 | 14 | 7.7 | 5.2 | 21.6 | 0.3 | 0.07 | |
| LR5203-2RS | 47 | 17.5 | 12.6 | 8.2 | 5500 | 22.5 | 0.6 | 0.17 | |
| LR5303-2RS | 52 | 22.2 | 17.2 | 11.1 | 4700 | 23.5 | 1 | 0.21 | |
| LR5004-2RS | 20 | 47 | 16 | 11.5 | 7.7 | 5500 | 25.2 | 0.6 | 0.12 |
| LR5204-2RS | 52 | 20.6 | 15.8 | 10.5 | 5000 | 26.5 | 1 | 0.23 | |
| LR5304-2RS | 62 | 22.2 | 21.1 | 14.5 | 4500 | 29 | 1.1 | 0.34 | |
1Kgf=9.81N
-
