HRB（哈尔滨轴承）角接触球轴承 P6/P5/P4精度不配对型

品牌	轴承类型代码	轴承精度	后置代码	轴承材质		接触角 (°)
				国标	相当
HRB	7	P6	- 未标注：内圈引导树脂保持架 - TA：外圈引导树脂保持架	GCr15	SUJ2	C：15° AC：25°
		P5
		P4

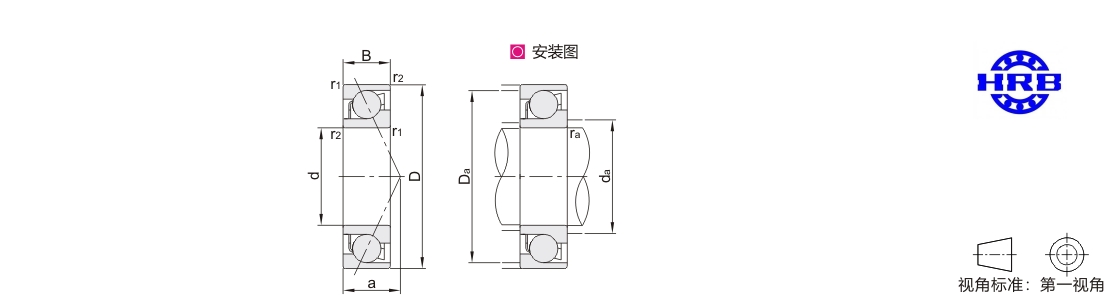

型号			d	D	B	r1 (min)	r2 (min)	额定载荷(KN)		极限转速(r/min)		作用点 a	安装尺寸			重量 (kg) 参考
P6精度	P5精度	P4精度	d	D	B	r1 (min)	r2 (min)	Cr(动)	Cor(静)	脂润滑	油润滑	作用点 a	da (min)	Da (max)	ra (max)	重量 (kg) 参考
7000C-HRB	—	7000C/P4-HRB	10	26	8	0.3	0.15	5	2.21	56000	75000	6	12	24	0.3	0.02
7000AC-HRB		—				0.3	0.15	4.72	2.14	50000	67000	8
—		7000CTA/P4-HRB				0.3	0.1	5.38	2.49	67000	100000	6
—	7200C/P5-HRB	—		30	9	0.6	0.15	5.49	2.64	48000	63000	7	15	25	0.6	0.03
7001C-HRB	—		12	28	8	0.3	0.15	5.49		48000	63000	7	14	26	0.3	0.02
7001AC-HRB	—			28	8	0.3	0.15	5.23		45000	60000	9	14	26	0.3	0.02
—	7201AC/P5-HRB			32	10	0.6	0.3	7.02	3.31	40000	53000	10	17	27	0.6	0.04
	7201C/P5-HRB			32	10	0.6	0.3	7.28	3.42	45000	60000	8		27	0.6	0.04
	—	71902ACTA/P4-HRB	15	28	7	0.3	0.1	4.54	2.53	50000	75000	9		26	0.3	0.02
7002AC-HRB		—		32	9		0.15	5.99	3.24	38000	50000	10		30		0.3
7002C-HRB		—					0.15	6.25	3.39	43000	56000	8
—	7002ACTA/P5-HRB	7002ACTA/P4-HRB					0.1	6.33	3.53	45000	67000	10
7202AC-HRB	—	—		35	11	0.6	0.15	7.77	4.03	34000	45000	12	20		0.6	0.04
7202C-HRB		—		35	11	0.6	0.15	8.03	4.11	38000	50000	9	20		0.6	0.04
—		71903ACTA/P4-HRB	17	30	7	0.3	0.1	4.76	2.8	45000	67000	9	19	28	0.3	0.02
7003AC-HRB		—		35	10		0.15	6.89	3.82	34000	45000	11		33		0.04
7003C-HRB	7003C/P5-HRB			35	10		0.15	7.27	4	38000	50000	9		33		0.04
7203C-HRB	—			40	12	0.6	0.3	10.9	5.87	34000	45000	10	22	35	0.6	0.06
—	—	71904ACTA/P4-HRB	20	37	9	0.3	0.15	5.72	4.37	38000	56000	11	22	35	0.3	0.04
7004AC-HRB	—	—		42	12	0.6	0.3	9.95	5.74	28000	38000	13	25	37	0.6	0.07
—	7004C/P5-HRB	7004C/P4-HRB						10.5	6.02	32000	43000	10
—	7004ACTA/P5-HRB	—						10.3	6.26	34000	50000	13
7204C-HRB	—			47	14	1	0.6	14.7	8.19	28000	38000	12	26	41	1	0.1
7204AC-HRB	—						0.6	14	7.84	24000	34000	15
—	7204ACTA/P5-HRB						0.3	15	8.63	32000	48000	15
	—	71905ACTA/P4-HRB	25	42	9	0.3	0.15	7.83	5.37	32000	48000	12	27	40	0.3	0.04
	—	7005C/P4-HRB		47	12	0.6	0.3	11.7	7.44	26000	36000	11	30	42	0.6	0.08
7005AC-HRB	7005AC/P5-HRB	—						11.1	7.08	22000	32000	15
—	7005ACTA/P5-HRB							11.6	7.62	28000	43000	15
7205AC-HRB	—			52	15	1	0.6	15.9	9.8	20000	30000	14	31	46	1	0.13
7205C-HRB							0.6	16.6	10.3	24000	34000	13
7205ACTA-HRB							0.3	16.8	10.6	26000	40000	17
7305AC-HRB				62	17	1.1	0.6	27	15.6	20000	27000	18.5	32	55		0.23
—		71906ACTA/P4-HRB	30	47	9	0.3	0.15	8.49	6.12	26000	40000	14	32	45		0.05
7006AC-HRB	7006AC/P5-HRB	—		55	13	1	0.3	14.3	9.84	19000	28000	17	36	49		0.11
—		7006C/P4-HRB						15.2	10.3	20000	30000	12
—	7006ACTA/P5-HRB	—						15.1	10.5	24000	38000	17
7206AC-HRB	—			62	16		0.6	22.1	14.1	17000	24000	19		56		0.2
7306AC-HRB				72	19	1.1	0.6	30.9	19.4	17000	23000	21	37	65	1.1	0.35
—		7007C/P4-HRB	35	62	14	1	0.3	19.1	13.7	18000	26000	14	41	56	1	0.15
7007AC-HRB		7007AC/P4-HRB		62	14	1	0.3	18.2	13.1	17000	24000	19	41	56	1	0.15
7207AC-HRB		7207AC/P4-HRB		72	17	1.1	0.6	29.1	19.2	16000	22000	21	42	65	1.1	0.28
7008AC-HRB		—	40	68	15	1	0.3	18.7	14.2	15000	20000	20	46	68	1	0.19
7008C-HRB				68	15	1	0.3	19.8	15	17000	24000	15	46	68	1	0.19
7208AC-HRB				80	18	1.1	0.6	30.6	21.5	14000	29000	17	47	73	1.1	0.34
—	7208CTA/P5-HRB			80	18	1.1	0.3	33.7	24.2	18000	30000	17	47	73	1	0.37
—	7009AC/P5-HRB		45	75	16	1	0.3	23.1	18.3	14000	19000	22	51	69	1	0.24
7309AC-HRB	—		45	100	25	1.5	0.6	60.3	12.1	12000	16000	29	54	91	1.5	0.86
7010AC-HRB			50	80	16	1	0.3	23.7	19.7	12000	17000	23	56	74	1	0.26
7210AC-HRB			50	90	20	1.1	0.6	40.8	30.3	11000	16000	27	57	83		0.46
7011AC-HRB	7011AC/P5-HRB		55	90	18			30.3	25.7	11000	16000	26	62	83		0.38
7012AC-HRB	—		60	95				34.7	29.5	9500	14000	27	67	88		0.4
7012ACTA-HRB				95				35.6	31.1	13000	20000	27	67	88		0.4
7212AC-HRB				110	22	1.5		55.8	42.9	9000	13000	31	69	101	1.5	0.79
7015AC-HRB			75	115	20	1.1		46.8	43.8	8500	12000	32	82	108	1	0.63
7016C-HRB			80	125	22	1.1	1.1	52.1	49.5	8500	12000	25	87	118	1	0.86
7216AC-HRB				140	26	2	1	85	73.6	7500	10000	39	90	130	2	1.46
—	7216ACTA/P5-HRB			140	26	2	1	85	73.6	8500	14000	39	90	130	2	1.45
7017AC-HRB	—		85	130	22	1.1	0.6	55.1	52.9	7500	11000	36	92	123	1	0.89
7018AC-HRB			90	140	24	1.5	1	60.8	59.4	7000	9500	39	99	131	1.5	1.17
7218AC-HRB			90	160	30	2		112	95.1	6700	9000	44	100	150	2	2.2
7019C-HRB			95	145	24	1.5		71.1	69.5	7500	10000	28	104	136	1.5	1.2
7020AC-HRB	7020AC/P5-HRB		100	150				73.8	73.1	6700	9000	41	109	141		1.23
—	7020CTA/P5-HRB						0.6	80.7	80.8	8500	14000	29
—	7020ACTA/P5-HRB						0.6	77.1	76.7	7500	12000	41
7220AC-HRB	—			180	34	2.1	1.1	139	121	6000	8000	50	112	168	2	3.21
7024C-HRB			120		28	2	1	106	111	6300	8500	34	130	170		2.07
7024AC-HRB					28	2	1	102	105	5600	7500	49		170		2.07
7224AC-HRB				215	40	2.1	1.1	181	169	4800	6300	60		2.3		5.38

内圈容许公差
轴承内径（d）的工称尺寸		dm公差
轴承内径（d）的工称尺寸		P0级		P6级		P5级		P4级，P2级
（mm）		（um）
超过	到	上	下	上	下	上	下	上	下
2.5	10	0	-8	0	-7	0	-5	0	-4
10	18	0	-8	0	-7	0	-5	0	-4
18	30	0	-10	0	-8	0	-6	0	-5
30	50	0	-12	0	-10	0	-8	0	-6
50	80	0	-15	0	-12	0	-9	0	-7
80	120	0	-20	0	-15	0	-10	0	-8
120	150	0	-25	0	-18	0	-13	0	-10
150	180	0	-25	0	-18	0	-13	0	-10
180	250	0	-30	0	-22	0	-15	0	-12
250	315	0	-35	0	-25	0	-18
315	400	0	-40	0	-30	0	-23
400	500	0	-45	0	-35
500	630	0	-50	0	-40
630	800	0	-75
800	1000	0	-100
1000	1250	0	-125

外圈容许公差
轴承外径（D）的工称尺寸		Dm公差
轴承外径（D）的工称尺寸		P0级		P6级		P5级		P4级，P2级
（mm）		（um）
超过	到	上	下	上	下	上	下	上	下
2.5	10	0	-8	0	-7	0	-5	0	-4
10	18	0	-8	0	-7	0	-5	0	-4
30	50	0	-11	0	-9	0	-7	0	-6
50	80	0	-13	0	-13	0	-9	0	-7
80	120	0	-15	0	-15	0	-10	0	-8
120	150	0	-18	0	-18	0	-11	0	-9
150	180	0	-23	0	-20	0	-13	0	-10
180	250	0	-30	0	-25	0	-15	0	-11
250	315	0	-35	0	-28	0	-18	0	-13
315	400	0	-40	0	-33	0	-20
400	500	0	-45	0	-38	0	-23
500	630	0	-50
630	800	0	-75
800	1000	0	-100
1000	1250	0	-125
1250	1600	0	-160

接触角a=15°配对轴承预载荷单位N
内径	(B)71800 C			(B)71900 C			(B)7000 C			(B)7200 C
代号	A	B	C	A	B	C	A	B	C	A	B	C
6							7	13	25
7							9	18	35	12	24	48
8							10	20	40	14	28	56
9							10	20	40	15	30	60
0	10	30	60	10	20	40	15	30	60	20	40	80
1	11	33	66	10	20	40	15	30	60	20	40	80
2	12	36	72	15	30	60	20	40	80	30	60	120
3	12	37	75	15	30	60	25	50	100	35	70	140
4	20	60	120	25	50	100	35	70	140	45	90	180
5	22	66	132	25	50	100	35	70	140	50	100	200
6	23	70	140	25	50	100	50	100	200	90	180	360
7	25	75	150	35	70	140	60	120	240	120	240	480
8	26	78	155	45	90	180	60	120	240	150	300	600
9	27	80	160	50	100	200	110	220	440	160	320	640
10	40	120	240	50	100	200	110	220	440	170	340	680
11	55	165	330	70	140	280	150	300	600	210	420	840
12	70	210	420	70	140	280	150	300	600	250	500	1000
13	71	215	430	80	160	320	160	320	640	290	580	1160
14	73	220	440	130	260	520	200	400	800	300	600	1200
15	76	225	450	130	260	520	200	400	800	310	620	1240
16	78	235	470	140	280	560	240	480	960	370	740	1480
17	115	345	690	170	340	680	250	500	1000	370	740	1480
18	116	350	700	180	360	720	300	600	1200	480	960	1920
19	117	355	710	190	380	760	310	620	1240	520	1040	2080
20	120	360	720	230	460	920	310	620	1240	590	1180	2360
21	130	390	780	230	460	920	360	720	1440	650	1300	2600
22	160	500	1000	230	460	920	420	840	1680	670	1340	2680
24	180	550	1100	290	580	1160	430	860	1720	750	1500	3000
26	210	620	1230	350	700	1400	560	1120	2240	800	1600	3200
28	240	720	1440	360	720	1440	570	1140	2280
30	270	820	1630	470	940	1880	650	1300	2600
32	280	850	1700	490	980	1960	730	1460	2920
34				500	1000	2000	800	1600	3200
36				630	1260	2520	900	1800	3600
38				640	1280	2560	950	1900	3800
40				800	1600	3200	1100	2200	4400
44				850	1700	3400	1250	2500	5000
48				860	1720	3440	1300	2600	5200
52				1050	2110	4220	1550	3100	6200
56				1090	2180	4360
60				1400	2800	5600
64				1400	2800	5600

商城

线下

抱歉，未生成产品型号

接触角a=25°/40°配对轴承预载荷单位N
内径	(B)71900 AC			(B)7000 AC			(B)7200 AC			7200 B、7300 B
代号	A	B	C	A	B	C	A	B	C	A	B	C
8				20	40	80
9				20	40	80
0	15	30	60	25	50	100	35	70	140	80	330	660
1	15	30	60	25	50	100	35	70	140	80	330	660
2	25	50	100	30	60	120	45	90	180	80	330	660
3	25	50	100	40	80	160	60	120	240	80	330	660
4	35	70	140	50	100	200	70	140	280	120	480	970
5	40	80	160	60	120	240	80	160	320	120	480	970
6	40	80	160	90	180	360	150	300	600	120	480	970
7	60	120	240	90	180	360	190	380	760	160	630	1280
8	70	140	280	100	200	400	240	480	960	160	630	1280
9	80	160	320	170	340	680	260	520	1040	160	630	1280
10	80	160	320	180	360	720	260	520	1040	160	630	1280
11	120	240	480	230	460	920	330	660	1320	380	1500	3050
12	120	240	480	240	480	960	400	800	1600	380	1500	3050
13	120	240	480	240	480	960	450	900	1800	380	1500	3050
14	200	400	800	300	600	1200	480	960	1920	380	1500	3050
15	210	420	840	310	620	1240	500	1000	2000	380	1500	3050
16	220	440	880	390	780	1560	580	1160	2320	380	1500	3050
17	270	540	1080	400	800	1600	600	1200	2400	410	1600	3250
18	280	560	1120	460	920	1840	750	1500	3000	410	1600	3250
19	290	580	1160	480	960	1920	850	1700	3400	410	1600	3250
20	360	720	1440	500	1000	2000	950	1900	3800	410	1600	3250
21	360	720	1440	560	1120	2240	1000	2000	4000	410	1600	3250
22	370	740	1480	650	1300	2600	1050	2100	4200	410	1600	3250
24	450	900	1800	690	1380	2760	1200	2400	4800	410	1600	3250
26	540	1080	2160	900	1800	3600	1250	2500	5000	540	2150	4300
28	560	1120	2240	900	1800	3600				540	2150	4300
30	740	1480	2960	1000	2000	4000				540	2150	4300
32	800	1600	3200	1150	2300	4600				540	2150	4300
34	800	1600	3200	1250	2500	5000				540	2150	4300
36	1000	2000	4000	1450	2900	5800				540	2150	4300
38	1000	2000	4000	1450	2900	5800				940	3700	7500
40	1250	2500	5000	1750	3500	7000				940	3700	7500
44	1300	2600	5200	2000	4000	8000				940	3700	7500
48	1430	2860	5720	2050	4100	8200				940	3700	7500
52	1730	3510	7020
56	1820	3640	7280
60	2200	4400	8800
64	2200	4400	8800
