包胶形状
包胶硬度
油嘴材质
轴承材质
产品选型
内径d(mm)
内部随动器外径D(mm)
密封圈
图片仅供参考，请以已选的规格为准

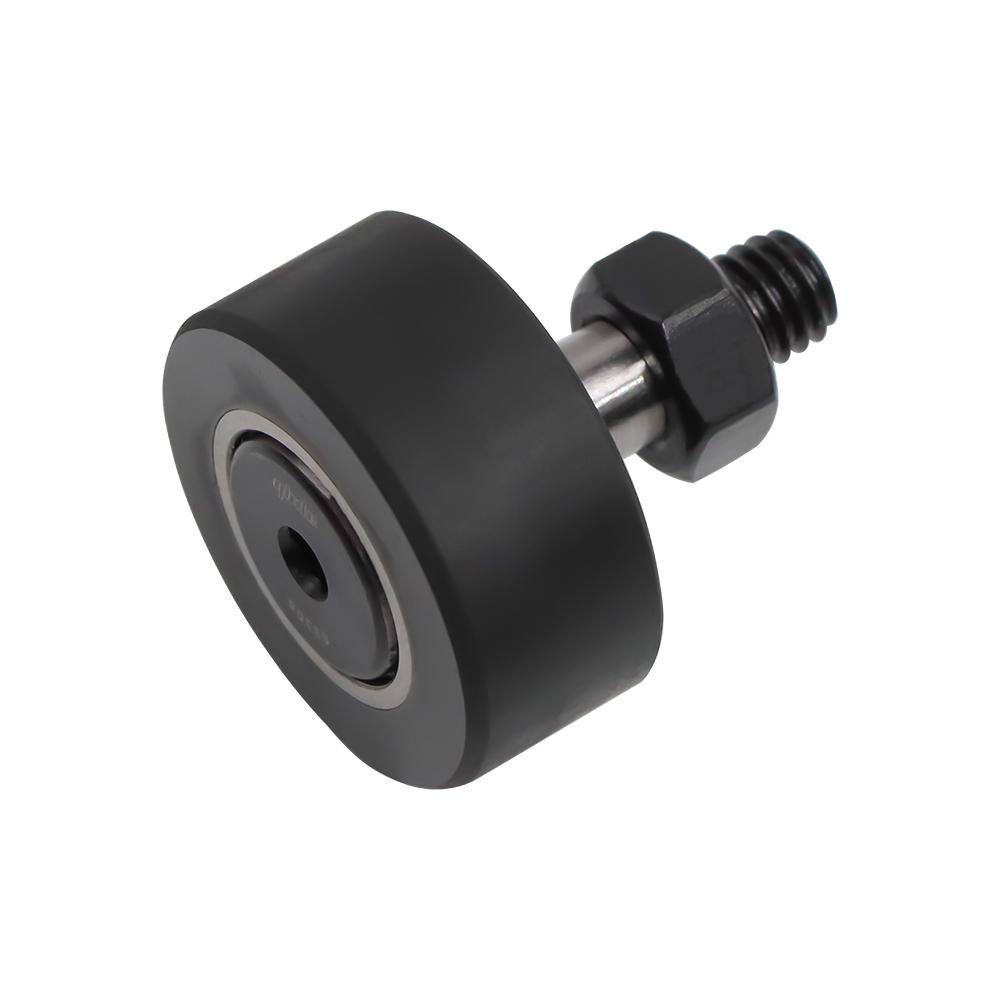

怡合达 包胶凸轮轴承随动器 聚氨酯 圆柱形/圆弧型
品牌名称：
怡合达
条件筛选：
轴承类型 凸轮轴承随动器
包胶材质 聚氨酯
包胶颜色 黑色
螺杆 标准型螺杆
种类筛选 包胶随动器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 衬层 硬度 |
使用 环境温度 |
|||
| 衬层 | 随动器 | 油嘴 | |||||
| BPY21 | 标准型 |
圆柱型 |
聚氨酯 |
SUJ2 | 铜 |
肖氏A90 | -20℃~80℃ |
| BPY27 | 肖氏A70 | ||||||
| BPY22 | 肖氏A50 | ||||||
| BPY28 | 不锈钢 | 肖氏A90 | |||||
| BPY23 | SUS440C | 不锈钢 | 肖氏A90 | ||||
| BPY29 | 肖氏A70 | ||||||
| BPY24 | 肖氏A50 | ||||||
| BPY30 | SUS304 | 肖氏A90 | |||||
| BPY31 | 球面型 | SUJ2 |
铜 | 肖氏A90 |
|||
| BPY33 | 不锈钢 | ||||||
| BPY32 | SUS440C | 不锈钢 | |||||
| BPY34 | SUS304 | ||||||
不同批次产品包胶衬层可能存在色差。
d3~d10没有加工润滑孔，不能补充润滑脂。 d3~d8螺杆不通，一端内六角；d10轴承钢材质螺杆全通，两端内六角，不锈钢材质螺杆半通，一端内六角；d10以上螺杆全通，两端内六角。
参数图
选型表
| 型号 | D | 密封圈 | M | B | B1 | L | d1 | V | V1 | H | 容许负载 (N) |
容许转速(rpm) | 重量 (g) |
|||||
| 代码 | dh7 | 轴承钢 | 不锈钢 | 肖氏A90 | 肖氏A70 | 肖氏A50 | ||||||||||||
| 圆柱型 BPY21 BPY22 BPY23 BPY24 BPY27 BPY28 BPY29 BPY30 球面型 BPY31 BPY32 BPY33 BPY34 |
3* | 0 -0.012 |
10 | PP 带密封圈 — 无密封圈 |
M3×0.5 | 7 | 8 | 17 | — | 5 | — | 2 | 2 | 40 | 1560 | 1090 | 280 | 8 |
| 4* | 12 | M4×0.7 | 8 | 9 | 20 | 6 | 2.5 | 2.5 | 58 | 1520 | 1060 | 270 | 9 | |||||
| 5* | 13 | M5×0.8 | 9 | 10 | 23 | 7.5 | 3 | 3 | 68 | 1500 | 1050 | 250 | 13 | |||||
| 6* | 16 | M6×1 | 11 | 12 | 28 | 9 | 90 | 1300 | 910 | 220 | 22 | |||||||
| 8* | 0 -0.015 |
19 | M8×1.25 | 32 | 11 | 4 | 4 | 95 | 1180 | 820 | 190 | 33 | ||||||
| 10B | 22 | M10×1 | 12 | 13 | 36 | 13 | 5 | 5 | 110 | 1060 | 740 | 170 | 50 | |||||
| 26 | 120 | 930 | 650 | 150 | 66 | |||||||||||||
| 10 | 22 | M10×1.25 | 110 | 1060 | 740 | 170 | 50 | |||||||||||
| 26 | 120 | 930 | 650 | 150 | 66 | |||||||||||||
| 12 | 0 -0.018 |
30 | M12×1.5 | 14 | 15 | 40 | 3 | 14 | 6 | 6 | 6 | 140 | 830 | 580 | 140 | 103 | ||
| 32 | 150 | 800 | 560 | 130 | 113 | |||||||||||||
| 16 | 35 | M16×1.5 | 18 | 19.5 | 52 | 18 | 8 | 8 | 200 | 740 | 520 | 120 | 181 | |||||
| 18 | 40 | M18×1.5 | 20 | 21.5 | 58 | 3 | 19 | 8 | 8 | 6 | 260 | 673 | 470 | 110 | 198 | |||
| 20 | 0 -0.021 |
52 | M20×1.5 | 24 | 25.5 | 66 | 4 | 21 | 9 | 10 | 8 | 300 | 524 | 360 | 100 | 210 | ||
BPY28/33不适用带*的规格。
-
