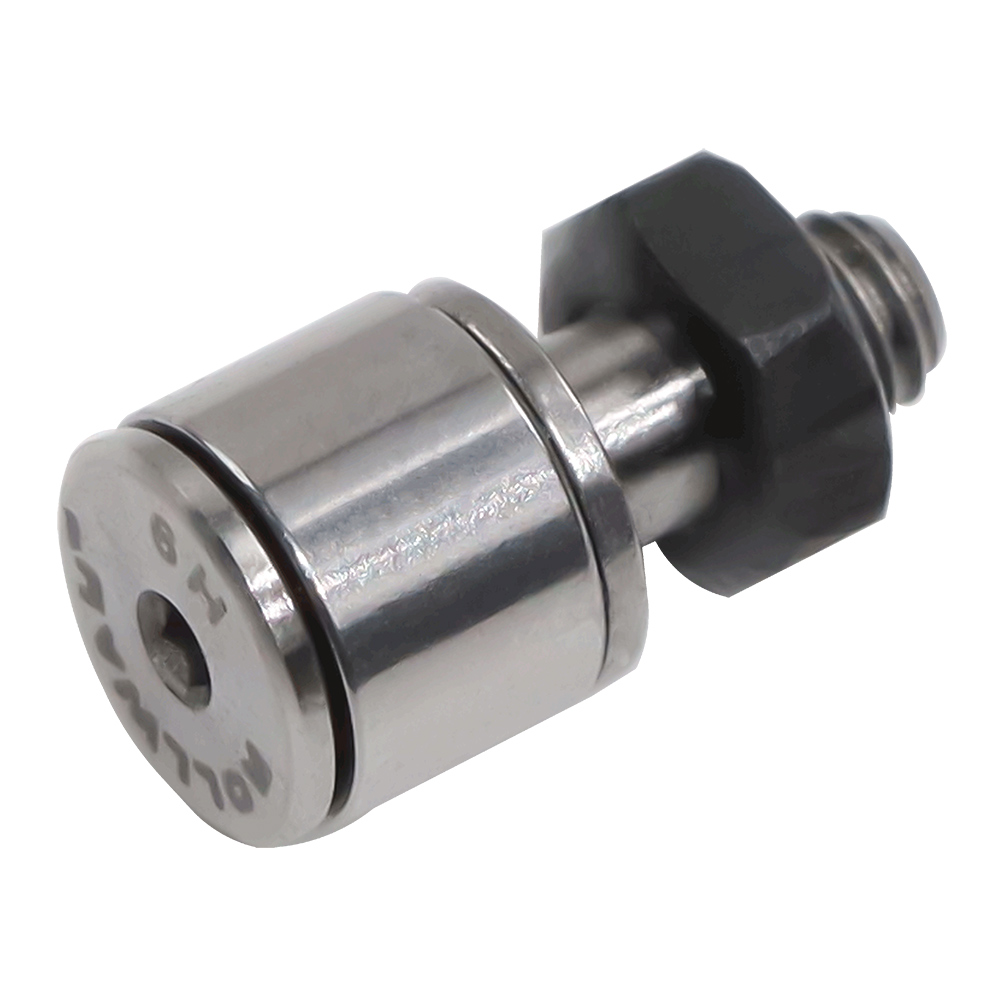

进口型凸轮轴承随动器安装方式为内六角孔微型

代码	类型			材质		油脂类型
				国标	相当
BPB01	进口型	带保持架	圆柱型	GCr15	SUJ2	普通油脂
BPB02				9Cr18Mo	SUS440C
BPB11		全滚子型		GCr15	SUJ2
BPB12				9Cr18Mo	SUS440C

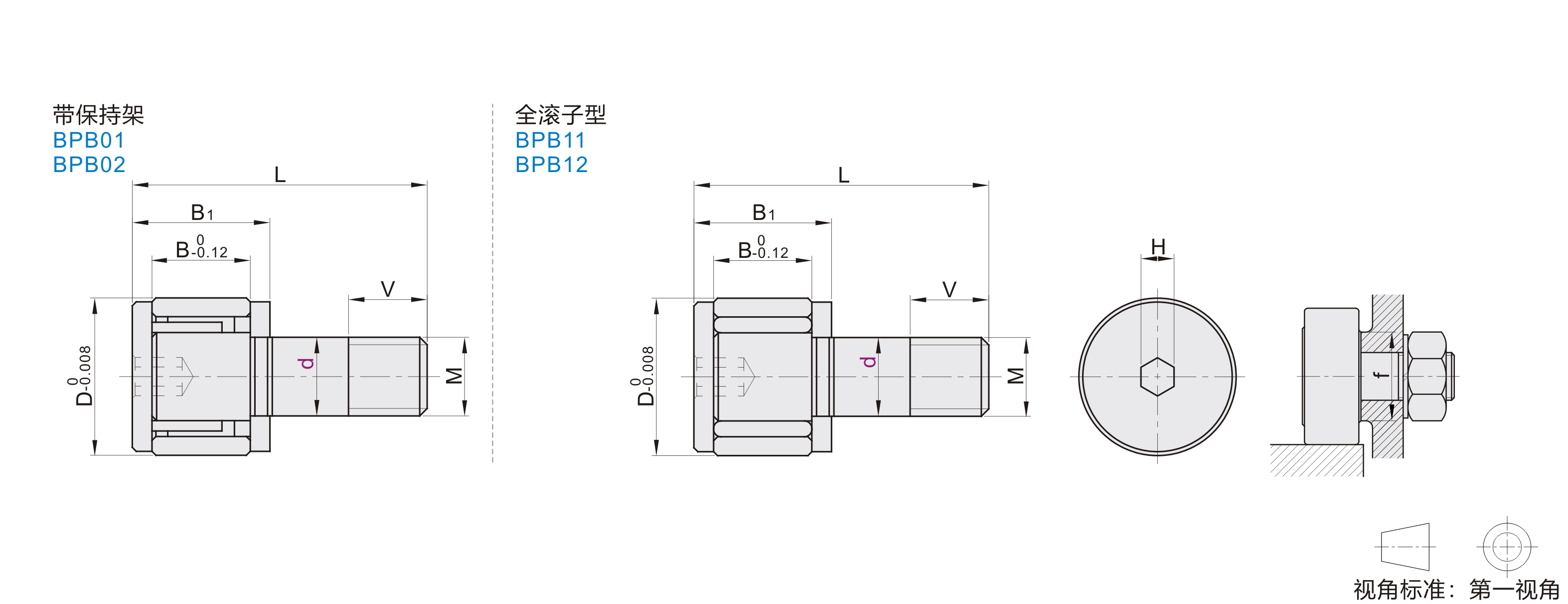

型号			D	M	B	B1	L	V	H	f (min)	基本额定负载(KN)				最大静态容许负载(kN)		极限转速 (rpm)	推荐转速 (rpm)	最大紧固扭矩 (N·cm)	重量 (g)
代码	dh6										Cr(动)		Cor(静)		最大静态容许负载(kN)
代码	dh6										钢	不锈钢	钢	不锈钢	钢	不锈钢
BPB01 BPB02	2	0 -0.006	4.5	M2×0.4	2.5	4	8	2	0.9	4.3	0.29	0.23	0.2	0.16	0.2	0.16	42000	4200	9.1	0.6
	2.5		5	M2.5×0.45	3	4.5	9.5	2.5	0.9	4.8	0.42	0.34	0.35	0.28	0.35	0.28	33600	3360	18.7	1
	3		6	M3×0.5	4	5.5	11.5	3	1.3	5.8	0.62	0.5	0.61	0.48	0.48	0.48	28000	2800	33.5	2
	4	0 -0.008	8	M4×0.7	5	7	15	4	1.5	7.7	1.12	0.89	1.12	0.89	0.91	0.89	21000	2100	77.7	4
	5		10	M5×0.8	6	8	18	5	2	9.6	1.57	1.25	1.85	1.48	1.57	1.48	16800	1680	158	7
	6		12	M6×1.0	7	9.5	21.5	6	2.5	11.6	2.09	1.67	2.2	1.76	2.15	1.76	14000	1400	268	13

型号			D	M	B	B1	L	V	H	f (min)	基本额定负载(KN)				最大静态容许负载(kN)	极限转速 (rpm)	推荐转速 (rpm)	最大紧固扭矩 (N·cm)	重量 (g)
代码	dh6										Cr(动)		Cor(静)
代码	dh6										钢	不锈钢	钢	不锈钢
BPB11 BPB12	1.4*	0 -0.006	4	M1.4×0.3	1.7	3.7	7	1.4	0.9	3.8	0.48	—	0.38	—	0.1	30000	3000	3	0.35
	2		4.5	M2×0.4	2.5	4	8	2		4.3	0.76	0.61	0.73	0.58	0.22	21000	2100	9.1	0.6
	2.5		5	M2.5×0.45	3	4.5	9.5	2.5		4.8	1	0.8	1.08	0.86	0.36	16800	1680	18.7	1
	3		6	M3×0.5	4	5.5	11.5	3	1.3	5.8	1.42	1.14	1.79	1.43	0.48	14000	1400	33.5	2
	4	0 -0.008	8	M4×0.7	5	7	15	4	1.5	7.7	2.37	1.9	3	2.4	0.91	10500	1050	77.7	4
	5		10	M5×0.8	6	8	18	5	2	9.6	3.18	2.54	4.7	3.76	1.57	8400	840	158	7
	6		12	M6×1.0	7	9.5	21.5	6	2.5	11.6	4.61	3.69	6.25	5	2.15	7000	700	268	13

产品类型	安装方式	保持架结构	外圈形状	密封结构	油嘴材质	油脂类型	材质	代码			产品图示
								进口	国产标准	国产经济
微型	内六角	常规带保持架	圆柱型	开放式	/	普通油脂	SUJ2	BPB01	/	/
							SUS440C	BPB02	/	/
		单列全滚针重载型					SUJ2	BPB11	BPB05	E-BPB05
							SUS440C	BPB12	BPB06	E-BPB06
						低尘油脂		/	BPB07	E-BPB07
						普通油脂	SUS304	/	BPB08	/
						低尘油脂		/	BPB09	/
标准型	内六角	常规带保持架	圆柱型	开放式带密封圈	铜油嘴	普通油脂	SUJ2	BPF01	BPF05	E-BPF05
					不锈钢油嘴			/	BPF15	E-BPF15
							SUS440C	BPF02	BPF06	/
						低尘油脂		/	BPF16	E-BPF16
						普通油脂	SUS304	/	BPF18	/
						低尘油脂		/	BPF19	E-BPF19
			球面型		铜油嘴	普通油脂	SUJ2	BPF21	BPF25	E-BPF25
					不锈钢油嘴			/	BPF35	E-BPF35
							SUS440C	BPF22	BPF26	E-BPF26
						低尘油脂		/	BPF36	E-BPF36
						普通油脂	SUS304	/	BPF38	/
						低尘油脂		/	BPF39	/
		单列全滚针重载型	圆柱型		铜油嘴	普通油脂	SUJ2	BPF03	BPF07	E-BPF07
					不锈钢油嘴		SUS440C	/	BPF08	BPF08
			球面型		铜油嘴		SUJ2	BPF23	BPF27	E-BPF27
					不锈钢油嘴		SUS440C	/	BPF28	E-BPF28
		单轨道双列滚针重载型	圆柱型	开放式	铜油嘴	普通油脂	SUJ2	/	BPG37	/
			球面型				SUS440C	BPG11	BPG35	/
		双轨道双列滚针重载型	圆柱型	带密封圈		普通油脂	SUJ2	/	BPG17	E-BPG17
			球面型				SUS440C	/	BPG15	E-BPG15
标准型	一字槽	常规带保持架	圆柱型	开放式带密封圈开放式带密封圈	铜油嘴	普通油脂	SUJ2	/	BPC05	E-BPC05
			球面型					/	BPC25	E-BPC25
		单列全滚针重载型	圆柱型		铜油嘴		SUJ2	/	BPC07	E-BPC7
			球面型					/	BPC27	E-BPC27
短轴型	内六角	常规带保持架	圆柱型	带密封圈	/	普通油脂	SUJ2	/	BPD05	/
			球面型					BPD21	BPD25	/
		单列全滚针重载型	圆柱型					/	BPD07	/
			球面型					BPD23	BPD27	/
带偏心轴套型	内六角	常规带保持架	圆柱型	开放式带密封圈	铜油嘴	普通油脂	SUJ2	BPG01	BPG05	/
			球面型					BPG21	BPG25	/
		单列全滚针重载型	圆柱型					BPG03	BPG07	/
			球面型					BPG23	BPG27	/
轴偏心型	内六角	常规带保持架	圆柱型	开放式带密封圈	铜油嘴	普通油脂	SUJ2	BPK01	BPK05	/
					不锈钢油嘴			/	BPK15	/
							SUS440C	BPK02	BPK06	/
			球面型		铜油嘴		SUJ2	BPK21	BPK25	/
					不锈钢油嘴			/	BPK35	/
							SUS440C	BPK22	BPK26	/
集中注油型	一字槽	常规带保持架	圆柱型	开放式带密封圈	/	普通油脂	SUJ2	BPN01	BPN05	E-BPN05
							SUS440C	BPN02	BPN06	E-BPN06
			球面型				SUJ2	BPN21	BPN25	E-BPN25
							SUS440C	BPN22	BPN26	E-BPN26
内装止推钢球型	内六角	常规带保持架	圆柱型	开放式	铜油嘴	普通油脂	SUJ2	/	BPP06	/
			球面型					BPP01	BPP05	E-BPP05
胶体外圈型	内六角	常规带保持架	球面型	开放式	/	/	本体SUJ2 外圈POM	BPZ01	/	/
							本体SUJ2 外圈TPU	BPZ02	/	/

分类	螺杆直径/mm		公差/um	公差标准
分类	超过	以下	公差/um	公差标准
微型	0	3	0/-6	h6
微型	3	6	0/-8	h6
其他	0	3	0/-10	h7
	3	6	0/-12
	6	10	0/-15
	10	18	0/-18
	18	30	0/-21

商城

线下

抱歉，未生成产品型号

分类	外圈直径/mm		外径公差/um	宽度公差/mm	径向跳动max/um
	超过	以下
微型	4	12	0/-8	0/-0.12	15
其他圆柱型	6	18	0/-8	0/-0.12	15
	18	30	0/-9		15
	30	50	0/-11		20
	50	80	0/-13		25
	80	120	0/-15		35
其他球面型	0	∞	0/-0.05	0/-0.12	同圆柱型

表4.1.1
	润滑脂润滑		润滑油润滑
	最大值	推荐值	最大值	推荐值
常规带保持架	84000	8400	140000	14000
单列全滚针重载型	42000	4200	70000	7000
双列全滚针重载型	66000	6600	110000	1100
注：以上数值不适用于BPZ系列 dn值=d×n d：轴承直径（mm） n：转速（rpm）

表4.3.1
类型	内径范围	游隙标准/um
微型	d1.4~d5	3~17
微型	d6	5-20
双列全滚针	d16~d24	20-45
双列全滚针	d24A~d30	25-50
其他	d3~d5	3~17
	d6	5-20
	d8~d12	5~25
	d16~d20	10~30
	d24~d30	10~40
注：以上游隙标准不适用于英制系列及胶体外圈BPZ系列。

表5.1
性价比	润滑脂品牌
进口型	壳牌
标准型	壳牌
经济型	长城

表6.1
轴承种类	开放式	带密封圈	备注
微型BPB系列	-20~110℃	/	长期使用建议100℃以下
胶体外圈BPZ系列	-20~50℃	/	/
其他	-20~120℃	-20~80℃	开放式长期使用建议100℃以下带密封圈长期使用建议60℃以下
注：高于以上推荐使用温度，请向我司咨询。

表8.1
种类	孔径/mm		孔公差/um	公差标准
种类	超过	以下	孔公差/um	公差标准
微型BPB系列	0	3	0/+6	H6
微型BPB系列	3	6	0/+8	H6
其他	0	3	0/+10	H7
	3	6	0/+12
	6	10	0/+15
	10	18	0/+18
	18	30	0/+21
