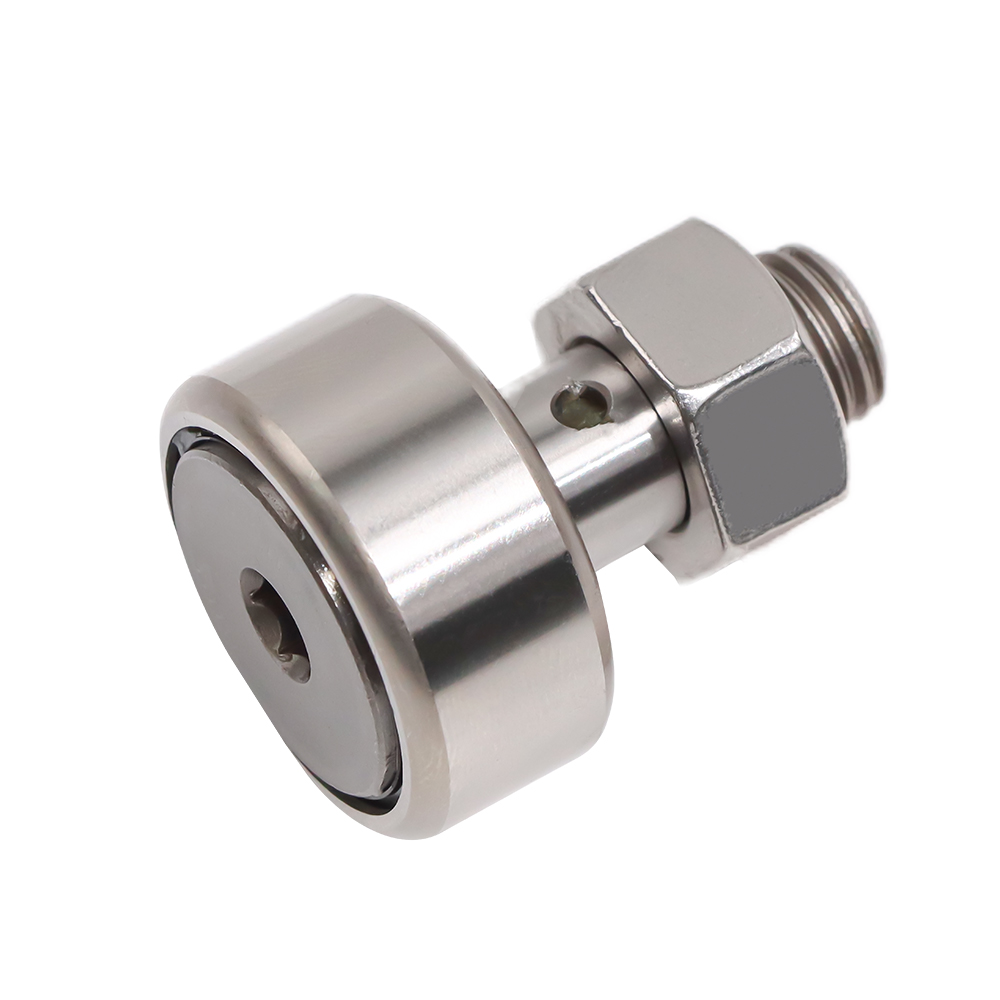

      查看大图

      图片仅供参考，请以已选的规格为准

        进口型 凸轮轴承随动器 安装方式为内六角孔

        品牌名称：

        怡合达

        条件筛选：

        性价比 进口型
        种类筛选 凸轮轴承随动器
        类型 标准型
        安装方式 内六角孔形
        产品名称 凸轮轴承随动器
        本体材质 SUS440C
        凸轮结构 带保持架

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质
            国标 相当
            BPC02 紧扣型
            		 标准型 圆柱型 9Cr18 Mo
            		 SUS440C
            BPC22 球面型



            圆柱型D公差：

            D 公差
            13·16 0
            -0.008
            19~30 0
            -0.009
            32~47 0
            -0.011
            52~80 0
            -0.013
            85~90 0
            -0.015



            球面型D公差:

             0
            -0.05





            带密封型工作温度-20~80℃，连续使用建议60C以下；不带密封型工作温度-20~120C，连续使用建议100℃以下。
            不承诺品牌。

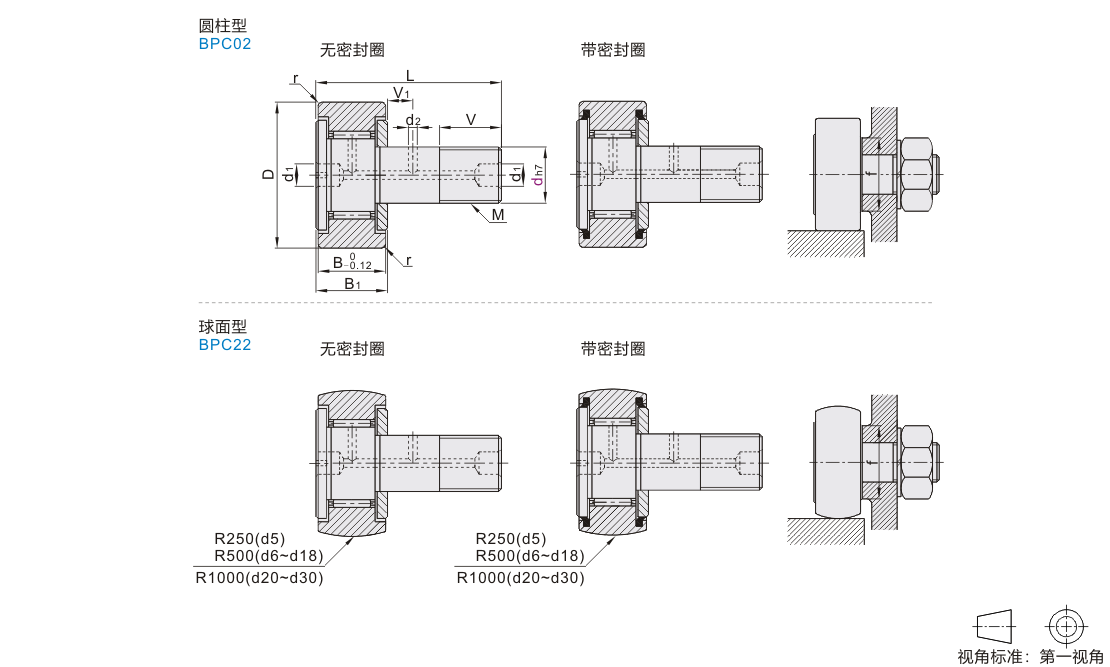

            参数图



            选型表

            型号 密封圈 D M×螺距 B B1 L d1 d2 V V1 r f(min)
            代码 dh7
            球面型
            BPC22            		 6 0
            -0.012            		 PP
            (带密封圈)            		 16  M6×1.0 11  12 28  — — 9 — 0.3 11
            圆柱型
            BPC02
            球面型
            BPC22            		 12 0
            -0.018            		 PP
            (带密封圈)
            —
            (            无密封圈)            		 30  M12×1.5 14  15 40  — — 14 6  0.6  21
            12A 32  4  3


            d6没有加工d1/d2润滑孔，不能补充润滑脂。

            型号 基本额定负荷(KN) 最大静态容许负载
            Fo(kN)            		 最大紧固
            扭矩
            (N·m)            		 极限转速
            (rpm)            		 重量
            (g)
            代码 d Cr(动) Cor(静)
            圆柱型
            BPC02            		 6 2.93 2.92 1.95 2.7 25000 18.5
            球面型
            BPC22            		 12 6.33 7.83 7.83 21.9 14000 95
            12A 105



            上表中极限转速数值适用于无密封圈、润滑脂润滑的型号。采用油润滑的型号容许使用上限为上述数值的130%；带密封圈的型号容许使用上限为上述数值的70%。

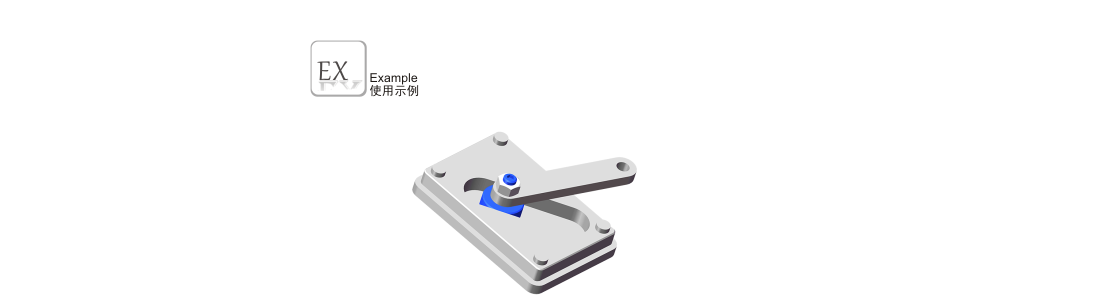

            使用示例
