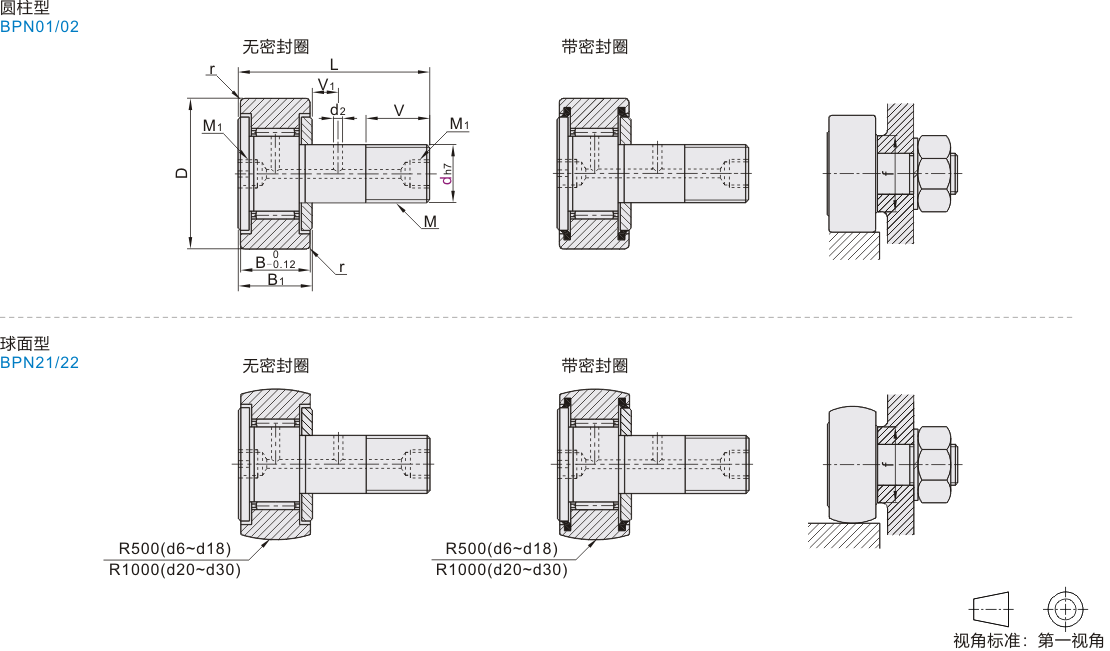

进口型凸轮轴承随动器安装方式为一字槽集中注油型

型号			密封圈	D	M×螺距	V	B	B1	L	M1	d2	V1	r	f(min)
代码	dh7
圆柱型 BPN01 BPN02 球面型 BPN21 BPN22	6	0 -0.015	PP (带密封圈) — (无密封圈)	16	M6 ×1 .0	8	11	12	28	M6 ×0.75	—	—	0.3	11
	8			19	M8 ×1 .25	10			32					13
	10			22	M10 ×1 .25	12	12	13	36					15
	10A			26
	12	0 -0.018		30	M12×1 .5	13	14	15	40		3	6	0.6	20
	12A			32
	16			35	M16 ×1 .5	17	18	19.5	52	PT1/8		8		24
	18			40	M18 ×1 .5	19	20	21.5	58				1	26
	20	0 -0.021		52	M20×1.5	21	24	25.5	66		4	9		36
	20A			47
	24			62	M24×1 .5	25	29	30.5	80			11		40
	24A			72
	30			80	M30×1 .5	32	35	37	100			15		46
	30A			85
	30B			90

型号		基本额定负载(kN)				最大静态容许负载(kN)		极限转速 (rpm)	最大紧固扭矩 ( N·m)	重量 (g)
		Cr(动)		Cor(静)
代码	d	钢	不锈钢	钢	不锈钢	钢	不锈钢
圆柱型 BPN01 BPN02 球面型 BPN21 BPN22	6	3.63	3.33	3.63	3.33	2.11	2.11	14000	3	18.5
	8	4.31	3.96	4.71	4.33	4.71	4.71	10500	8	28.5
	10	5.39	4.95	6.86	6.31	6.86	6.86	8400	15	45
	10A									60
	12	7.94	7.3	9.8	9.01	9.8	7.84	7000	22	95
	12A									105
	16	12.05	11.08	18.3	16.86	18.3	14.66	5250	58	170
	18	14.7	13.52	25.2	23.18	25.5	20.16	4660	87	250
	20	20.68	19.02	32.14	31.83	32.14	25.7	4200	120	460
	20A									385
	24	30.48	28.04	52.63	48.41	49.5	39.6	3500	220	815
	24A									1140
	30	45.37	41.74	85.06	78.25	73.7	58.96	2800	450	1870
	30A									2030
	30B									2220

产品类型	安装方式	保持架结构	外圈形状	密封结构	油嘴材质	油脂类型	材质	代码			产品图示
								进口	国产标准	国产经济
微型	内六角	常规带保持架	圆柱型	开放式	/	普通油脂	SUJ2	BPB01	/	/
							SUS440C	BPB02	/	/
		单列全滚针重载型					SUJ2	BPB11	BPB05	E-BPB05
							SUS440C	BPB12	BPB06	E-BPB06
						低尘油脂		/	BPB07	E-BPB07
						普通油脂	SUS304	/	BPB08	/
						低尘油脂		/	BPB09	/
标准型	内六角	常规带保持架	圆柱型	开放式带密封圈	铜油嘴	普通油脂	SUJ2	BPF01	BPF05	E-BPF05
					不锈钢油嘴			/	BPF15	E-BPF15
							SUS440C	BPF02	BPF06	/
						低尘油脂		/	BPF16	E-BPF16
						普通油脂	SUS304	/	BPF18	/
						低尘油脂		/	BPF19	E-BPF19
			球面型		铜油嘴	普通油脂	SUJ2	BPF21	BPF25	E-BPF25
					不锈钢油嘴			/	BPF35	E-BPF35
							SUS440C	BPF22	BPF26	E-BPF26
						低尘油脂		/	BPF36	E-BPF36
						普通油脂	SUS304	/	BPF38	/
						低尘油脂		/	BPF39	/
		单列全滚针重载型	圆柱型		铜油嘴	普通油脂	SUJ2	BPF03	BPF07	E-BPF07
					不锈钢油嘴		SUS440C	/	BPF08	BPF08
			球面型		铜油嘴		SUJ2	BPF23	BPF27	E-BPF27
					不锈钢油嘴		SUS440C	/	BPF28	E-BPF28
		单轨道双列滚针重载型	圆柱型	开放式	铜油嘴	普通油脂	SUJ2	/	BPG37	/
			球面型				SUS440C	BPG11	BPG35	/
		双轨道双列滚针重载型	圆柱型	带密封圈		普通油脂	SUJ2	/	BPG17	E-BPG17
			球面型				SUS440C	/	BPG15	E-BPG15
标准型	一字槽	常规带保持架	圆柱型	开放式带密封圈开放式带密封圈	铜油嘴	普通油脂	SUJ2	/	BPC05	E-BPC05
			球面型					/	BPC25	E-BPC25
		单列全滚针重载型	圆柱型		铜油嘴		SUJ2	/	BPC07	E-BPC7
			球面型					/	BPC27	E-BPC27
短轴型	内六角	常规带保持架	圆柱型	带密封圈	/	普通油脂	SUJ2	/	BPD05	/
			球面型					BPD21	BPD25	/
		单列全滚针重载型	圆柱型					/	BPD07	/
			球面型					BPD23	BPD27	/
带偏心轴套型	内六角	常规带保持架	圆柱型	开放式带密封圈	铜油嘴	普通油脂	SUJ2	BPG01	BPG05	/
			球面型					BPG21	BPG25	/
		单列全滚针重载型	圆柱型					BPG03	BPG07	/
			球面型					BPG23	BPG27	/
轴偏心型	内六角	常规带保持架	圆柱型	开放式带密封圈	铜油嘴	普通油脂	SUJ2	BPK01	BPK05	/
					不锈钢油嘴			/	BPK15	/
							SUS440C	BPK02	BPK06	/
			球面型		铜油嘴		SUJ2	BPK21	BPK25	/
					不锈钢油嘴			/	BPK35	/
							SUS440C	BPK22	BPK26	/
集中注油型	一字槽	常规带保持架	圆柱型	开放式带密封圈	/	普通油脂	SUJ2	BPN01	BPN05	E-BPN05
							SUS440C	BPN02	BPN06	E-BPN06
			球面型				SUJ2	BPN21	BPN25	E-BPN25
							SUS440C	BPN22	BPN26	E-BPN26
内装止推钢球型	内六角	常规带保持架	圆柱型	开放式	铜油嘴	普通油脂	SUJ2	/	BPP06	/
			球面型					BPP01	BPP05	E-BPP05
胶体外圈型	内六角	常规带保持架	球面型	开放式	/	/	本体SUJ2 外圈POM	BPZ01	/	/
							本体SUJ2 外圈TPU	BPZ02	/	/

商城

线下

抱歉，未生成产品型号

分类	螺杆直径/mm		公差/um	公差标准
分类	超过	以下	公差/um	公差标准
微型	0	3	0/-6	h6
微型	3	6	0/-8	h6
其他	0	3	0/-10	h7
	3	6	0/-12
	6	10	0/-15
	10	18	0/-18
	18	30	0/-21

分类	外圈直径/mm		外径公差/um	宽度公差/mm	径向跳动max/um
	超过	以下
微型	4	12	0/-8	0/-0.12	15
其他圆柱型	6	18	0/-8	0/-0.12	15
	18	30	0/-9		15
	30	50	0/-11		20
	50	80	0/-13		25
	80	120	0/-15		35
其他球面型	0	∞	0/-0.05	0/-0.12	同圆柱型

表4.1.1
	润滑脂润滑		润滑油润滑
	最大值	推荐值	最大值	推荐值
常规带保持架	84000	8400	140000	14000
单列全滚针重载型	42000	4200	70000	7000
双列全滚针重载型	66000	6600	110000	1100
注：以上数值不适用于BPZ系列 dn值=d×n d：轴承直径（mm） n：转速（rpm）

表4.3.1
类型	内径范围	游隙标准/um
微型	d1.4~d5	3~17
微型	d6	5-20
双列全滚针	d16~d24	20-45
双列全滚针	d24A~d30	25-50
其他	d3~d5	3~17
	d6	5-20
	d8~d12	5~25
	d16~d20	10~30
	d24~d30	10~40
注：以上游隙标准不适用于英制系列及胶体外圈BPZ系列。

表5.1
性价比	润滑脂品牌
进口型	壳牌
标准型	壳牌
经济型	长城

表6.1
轴承种类	开放式	带密封圈	备注
微型BPB系列	-20~110℃	/	长期使用建议100℃以下
胶体外圈BPZ系列	-20~50℃	/	/
其他	-20~120℃	-20~80℃	开放式长期使用建议100℃以下带密封圈长期使用建议60℃以下
注：高于以上推荐使用温度，请向我司咨询。

表8.1
种类	孔径/mm		孔公差/um	公差标准
种类	超过	以下	孔公差/um	公差标准
微型BPB系列	0	3	0/+6	H6
微型BPB系列	3	6	0/+8	H6
其他	0	3	0/+10	H7
	3	6	0/+12
	6	10	0/+15
	10	18	0/+18
	18	30	0/+21
