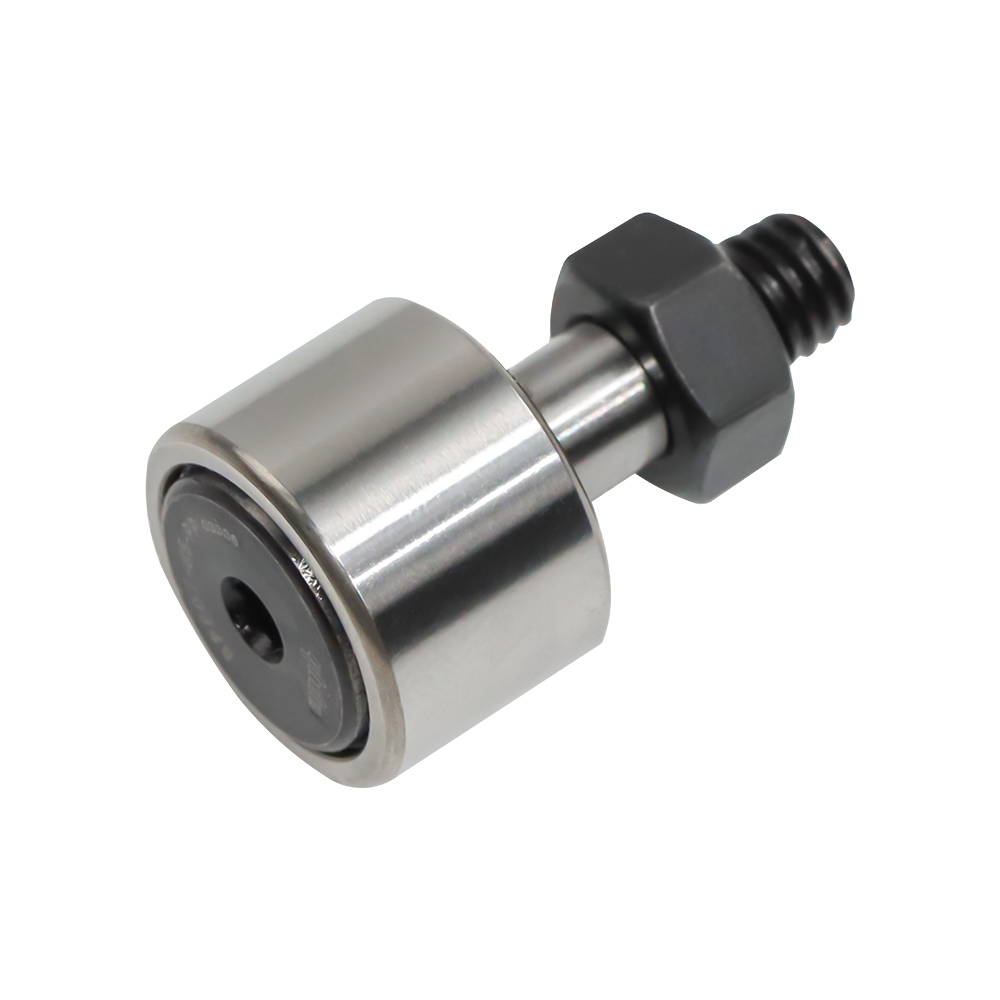

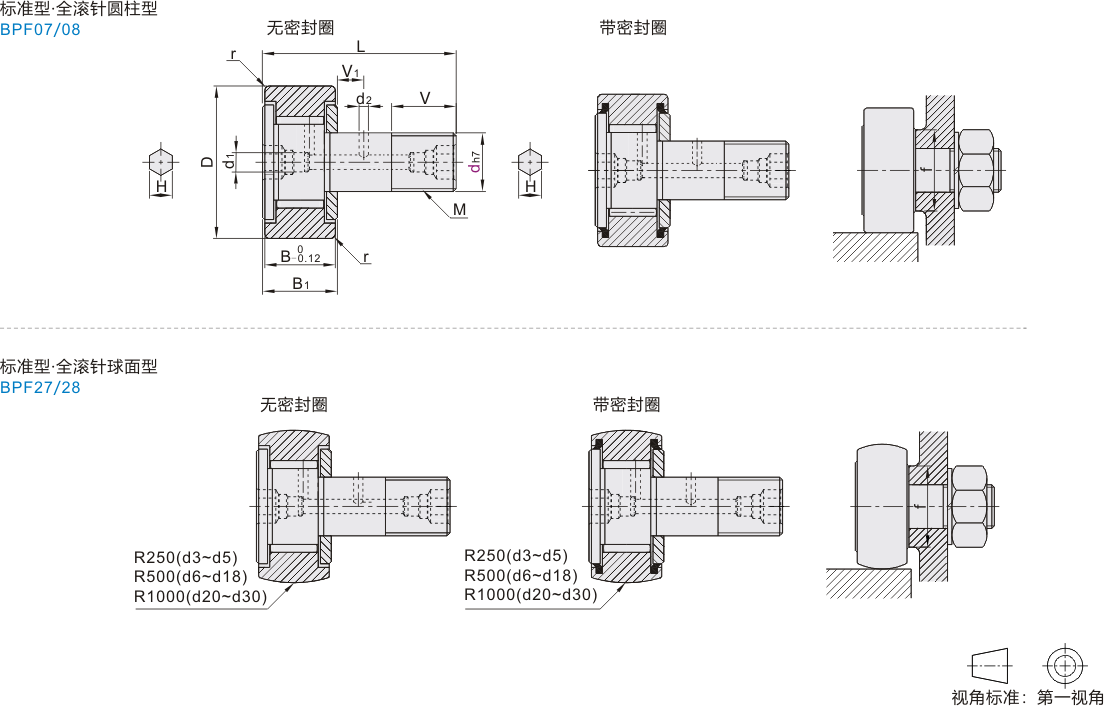

凸轮轴承随动器安装方式为内六角孔全滚针重载型

代码	类型			轴承精度	材	质
					国标	相当
BPF07	标准型	内六角孔型	全滚针圆柱型	P0	GCr15	SUJ2
BPF08					9Cr18Mo	SUS440C
BPF27			全滚针球面型		GCr15	SUJ2
BPF28					9Cr18Mo	SUS440C

D	公差
10~16	0 -0.008
19~30	0 -0.009
32~47	0 -0.011
52~80	0 -0.013
85~90	0 -0.015

型号			密封圈	D	M×螺距	B	B1	L	d1		d2	V	V1	H		r	f (min)	基本额定负载(KN)				最大静态容许负载 (KN)		极限转速 (rpm)	最大紧固扭矩 (N·m)	重量 (g)
																		Cr(动)		Cor(静)
代码	dn7								钢	不锈钢				钢	不锈钢			钢	不锈钢	钢	不锈钢	钢	不锈钢
BPF07 BPF08 BPF27 BPF28	3	0 -0.012	PP (带密封圈) 一 (无密封圈)	10	M3×0.5	7	8	17	一	一	一	5	一	2	2	0.2	6.8	1.8	1.44	1.23	0.975	0.45	0.45	11200	0.34	5
	4			12	M4×0.7	8	9	20				6		2.5	2.5	0.3	8.3	2.49	1.98	1.905	1.53	0.99	0.99	8400	0.78	8
	5			13	M5×0.8	9	10	23				7.5		3	3		9.3	3.03	2.31	2.565	2.07	1.51	1.51	6720	1.6	11
	6			16	M6×1.0	11	12	28				8					11	5.58	4.46	6.8	5.44	1.56	1.25	5600	2.7	19
	8	0 -0.015		19	M8×1.25			32				10		4	4		13	6.54	5.23	8.96	7.17	3.7	2.96	4200	6.5	29
	10			22	M10×1.25	12	13	36	4	4		12		5	5		16	7.66	6.13	11.6	9.28	6.92	5.54	3360	13.8	46
	10C				M10×1.0
	10A			26	M10×1.25																					61
	10D				M10×1.0
	12	0 -0.018		30	M12×1.5	14	15	40	4		3	13	6	6	6	0.6	21	10.8	8.64	15.76	12.61	10.56	8.45	2800	21.9	97
	12A			32																						107
	16			35	M16×1.5	18	19.5	52	6			17	8	8			26	16.56	13.25	30.08	24.06	18.56	14.85	2100	58.5	173
	18			40	M18×1.5	20	21.5	58				19				1	29	20.24	16.19	41.04	32.83	24.88	19.9	1860	86.2	255
	20	0 -0.021		52	M20×1.5	24	25.5	66	8	6	4	21	9	10	8		34	26.56	21.25	51.6	41.28	30	24	1680	119	564
	20A			47																						390
	24			62	M24×1.5	29	30.5	80				25	11	14			40	37.28	29.82	73.6	58.88	41.6	33.28	1400	215	820
	24A			72																						1140
	30			80	M30×1.5	35	37	100				32	15				49	54.16	43.33	115.2	92.16	68.72	54.98	1120	438	1870
	30A			85																						2030
	30B			90																						2220

产品类型	安装方式	保持架结构	外圈形状	密封结构	油嘴材质	油脂类型	材质	代码			产品图示
								进口	国产标准	国产经济
微型	内六角	常规带保持架	圆柱型	开放式	/	普通油脂	SUJ2	BPB01	/	/
							SUS440C	BPB02	/	/
		单列全滚针重载型					SUJ2	BPB11	BPB05	E-BPB05
							SUS440C	BPB12	BPB06	E-BPB06
						低尘油脂		/	BPB07	E-BPB07
						普通油脂	SUS304	/	BPB08	/
						低尘油脂		/	BPB09	/
标准型	内六角	常规带保持架	圆柱型	开放式带密封圈	铜油嘴	普通油脂	SUJ2	BPF01	BPF05	E-BPF05
					不锈钢油嘴			/	BPF15	E-BPF15
							SUS440C	BPF02	BPF06	/
						低尘油脂		/	BPF16	E-BPF16
						普通油脂	SUS304	/	BPF18	/
						低尘油脂		/	BPF19	E-BPF19
			球面型		铜油嘴	普通油脂	SUJ2	BPF21	BPF25	E-BPF25
					不锈钢油嘴			/	BPF35	E-BPF35
							SUS440C	BPF22	BPF26	E-BPF26
						低尘油脂		/	BPF36	E-BPF36
						普通油脂	SUS304	/	BPF38	/
						低尘油脂		/	BPF39	/
		单列全滚针重载型	圆柱型		铜油嘴	普通油脂	SUJ2	BPF03	BPF07	E-BPF07
					不锈钢油嘴		SUS440C	/	BPF08	BPF08
			球面型		铜油嘴		SUJ2	BPF23	BPF27	E-BPF27
					不锈钢油嘴		SUS440C	/	BPF28	E-BPF28
		单轨道双列滚针重载型	圆柱型	开放式	铜油嘴	普通油脂	SUJ2	/	BPG37	/
			球面型				SUS440C	BPG11	BPG35	/
		双轨道双列滚针重载型	圆柱型	带密封圈		普通油脂	SUJ2	/	BPG17	E-BPG17
			球面型				SUS440C	/	BPG15	E-BPG15
标准型	一字槽	常规带保持架	圆柱型	开放式带密封圈开放式带密封圈	铜油嘴	普通油脂	SUJ2	/	BPC05	E-BPC05
			球面型					/	BPC25	E-BPC25
		单列全滚针重载型	圆柱型		铜油嘴		SUJ2	/	BPC07	E-BPC7
			球面型					/	BPC27	E-BPC27
短轴型	内六角	常规带保持架	圆柱型	带密封圈	/	普通油脂	SUJ2	/	BPD05	/
			球面型					BPD21	BPD25	/
		单列全滚针重载型	圆柱型					/	BPD07	/
			球面型					BPD23	BPD27	/
带偏心轴套型	内六角	常规带保持架	圆柱型	开放式带密封圈	铜油嘴	普通油脂	SUJ2	BPG01	BPG05	/
			球面型					BPG21	BPG25	/
		单列全滚针重载型	圆柱型					BPG03	BPG07	/
			球面型					BPG23	BPG27	/
轴偏心型	内六角	常规带保持架	圆柱型	开放式带密封圈	铜油嘴	普通油脂	SUJ2	BPK01	BPK05	/
					不锈钢油嘴			/	BPK15	/
							SUS440C	BPK02	BPK06	/
			球面型		铜油嘴		SUJ2	BPK21	BPK25	/
					不锈钢油嘴			/	BPK35	/
							SUS440C	BPK22	BPK26	/
集中注油型	一字槽	常规带保持架	圆柱型	开放式带密封圈	/	普通油脂	SUJ2	BPN01	BPN05	E-BPN05
							SUS440C	BPN02	BPN06	E-BPN06
			球面型				SUJ2	BPN21	BPN25	E-BPN25
							SUS440C	BPN22	BPN26	E-BPN26
内装止推钢球型	内六角	常规带保持架	圆柱型	开放式	铜油嘴	普通油脂	SUJ2	/	BPP06	/
			球面型					BPP01	BPP05	E-BPP05
胶体外圈型	内六角	常规带保持架	球面型	开放式	/	/	本体SUJ2 外圈POM	BPZ01	/	/
							本体SUJ2 外圈TPU	BPZ02	/	/

分类	螺杆直径/mm		公差/um	公差标准
分类	超过	以下	公差/um	公差标准
微型	0	3	0/-6	h6
微型	3	6	0/-8	h6
其他	0	3	0/-10	h7
	3	6	0/-12
	6	10	0/-15
	10	18	0/-18
	18	30	0/-21

商城

线下

抱歉，未生成产品型号

分类	外圈直径/mm		外径公差/um	宽度公差/mm	径向跳动max/um
	超过	以下
微型	4	12	0/-8	0/-0.12	15
其他圆柱型	6	18	0/-8	0/-0.12	15
	18	30	0/-9		15
	30	50	0/-11		20
	50	80	0/-13		25
	80	120	0/-15		35
其他球面型	0	∞	0/-0.05	0/-0.12	同圆柱型

表4.1.1
	润滑脂润滑		润滑油润滑
	最大值	推荐值	最大值	推荐值
常规带保持架	84000	8400	140000	14000
单列全滚针重载型	42000	4200	70000	7000
双列全滚针重载型	66000	6600	110000	1100
注：以上数值不适用于BPZ系列 dn值=d×n d：轴承直径（mm） n：转速（rpm）

表4.3.1
类型	内径范围	游隙标准/um
微型	d1.4~d5	3~17
微型	d6	5-20
双列全滚针	d16~d24	20-45
双列全滚针	d24A~d30	25-50
其他	d3~d5	3~17
	d6	5-20
	d8~d12	5~25
	d16~d20	10~30
	d24~d30	10~40
注：以上游隙标准不适用于英制系列及胶体外圈BPZ系列。

表5.1
性价比	润滑脂品牌
进口型	壳牌
标准型	壳牌
经济型	长城

表6.1
轴承种类	开放式	带密封圈	备注
微型BPB系列	-20~110℃	/	长期使用建议100℃以下
胶体外圈BPZ系列	-20~50℃	/	/
其他	-20~120℃	-20~80℃	开放式长期使用建议100℃以下带密封圈长期使用建议60℃以下
注：高于以上推荐使用温度，请向我司咨询。

表8.1
种类	孔径/mm		孔公差/um	公差标准
种类	超过	以下	孔公差/um	公差标准
微型BPB系列	0	3	0/+6	H6
微型BPB系列	3	6	0/+8	H6
其他	0	3	0/+10	H7
	3	6	0/+12
	6	10	0/+15
	10	18	0/+18
	18	30	0/+21
