        怡合达 经济型 包胶凸轮轴承随动器 聚氨酯 圆柱形\圆弧型

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        种类筛选 包胶凸轮轴承随动器
        类型 标准型
        安装方式 内六角孔形
        包胶材质 聚氨酯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 衬层
            硬度            		 使用
            环境温度
            衬层 随动器 油嘴
            E-BPY21 经济型
            圆柱型
            		 聚氨酯
            		 SUJ2 铜
            		 肖氏A90 -20℃~80℃
            E-BPY27 肖氏A70
            E-BPY22 肖氏A50
            E-BPY28 不锈钢 肖氏A90
            E-BPY23 SUS440C 肖氏A90
            E-BPY29 肖氏A70
            E-BPY24 肖氏A50
            E-BPY31 球面型 SUJ2
            		 铜 肖氏A90
            E-BPY33 不锈钢
            E-BPY32 SUS440C



            不同批次产品包胶衬层可能存在色差。






            d3~d10没有加工润滑孔，不能补充润滑脂。
            d3~d8螺杆不通，一端内六角；d10轴承钢材质螺杆全通，两端内六角，不锈钢材质螺杆半通，一端内六角；d10以上螺杆全通，两端内六角。

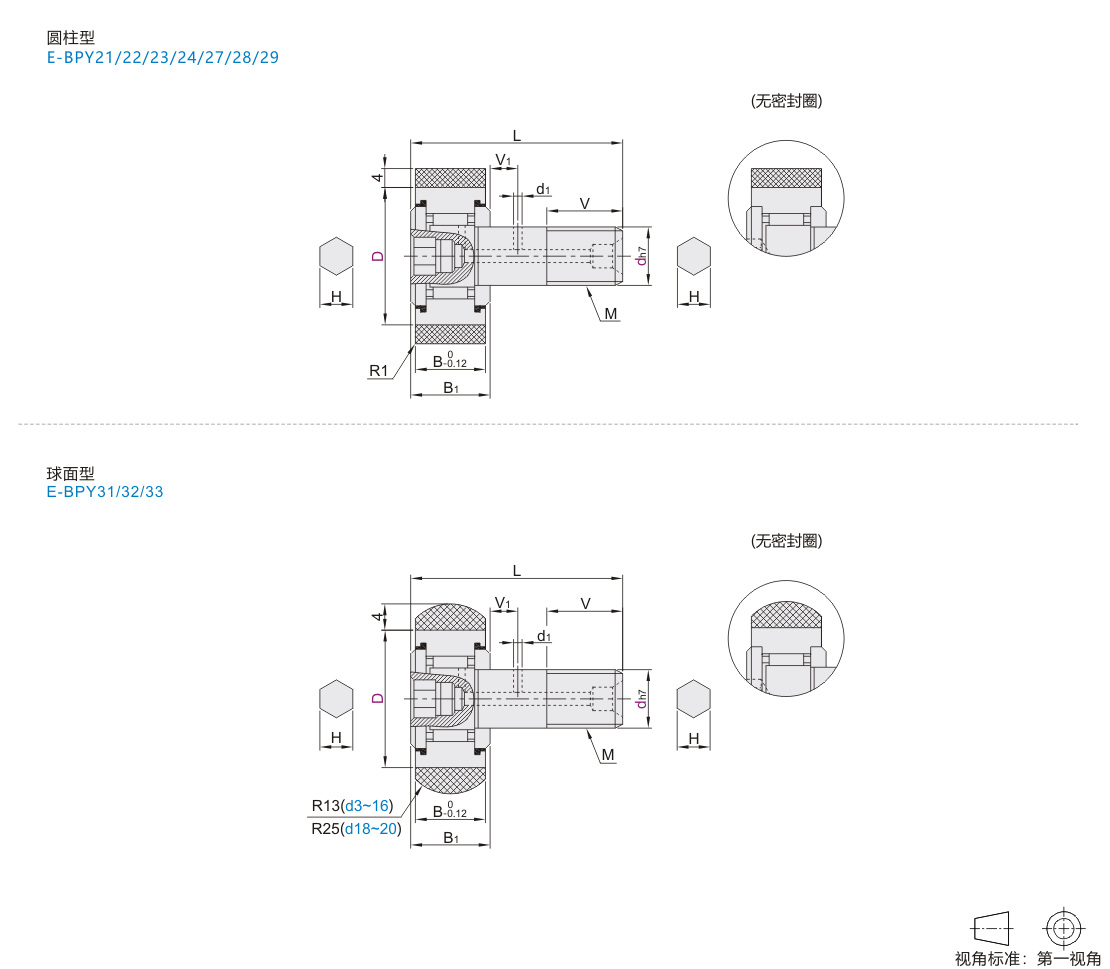

            参数图



            选型表

            型号 D 密封圈        M B B1 L d1 V V1 H 容许负载
            (N)            		 容许转速(rpm) 重量
            (g)
            代码 dh7 轴承钢 不锈钢 肖氏A90 肖氏A70 肖氏A50
            圆柱型
            E-BPY21
            E-BPY22
            E-BPY23
            E-BPY24
            E-BPY27
            E-BPY28
            E-BPY29

            球面型
            E-BPY31
            E-BPY32
            E-BPY33
            		 3* 0
            -0.012            		 10  PP
            带密封圈
            —
            无密封圈            		 M3×0.5 7  8  17  — 5  — 2  2  40  1560  1090  280  8
            4* 12  M4×0.7 8  9  20  6  2.5  2.5  58  1520  1060  270  9
            5* 13  M5×0.8 9  10  23  7.5  3  3  68  1500  1050  250  13
            6* 16  M6×1 11  12  28  9  90  1300  910  220  22
            8* 0
            -0.015            		 19  M8×1.25 32  11  4  4  95  1180  820  190  33
            10B 22  M10×1 12  13  36  13  5  5  110  1060  740  170  50
            26  120  930  650  150  66
            10 22  M10×1.25 110  1060  740  170  50
            26  120  930  650  150  66
            12  0
            -0.018            		 30  M12×1.5 14  15  40  3  14  6  6  6  140  830  580  140  103
            32  150  800  560  130  113
            16  35  M16×1.5 18  19.5  52  18  8  8  200  740  520  120  181
            18  40  M18×1.5 20  21.5  58  3  19  8  8  6  260  673  470  110  198
            20  0
            -0.021            		 52  M20×1.5 24  25.5  66  4  21  9  10  8  300  524  360  100  210



             E-BPY28/33不适用带*的规格。
