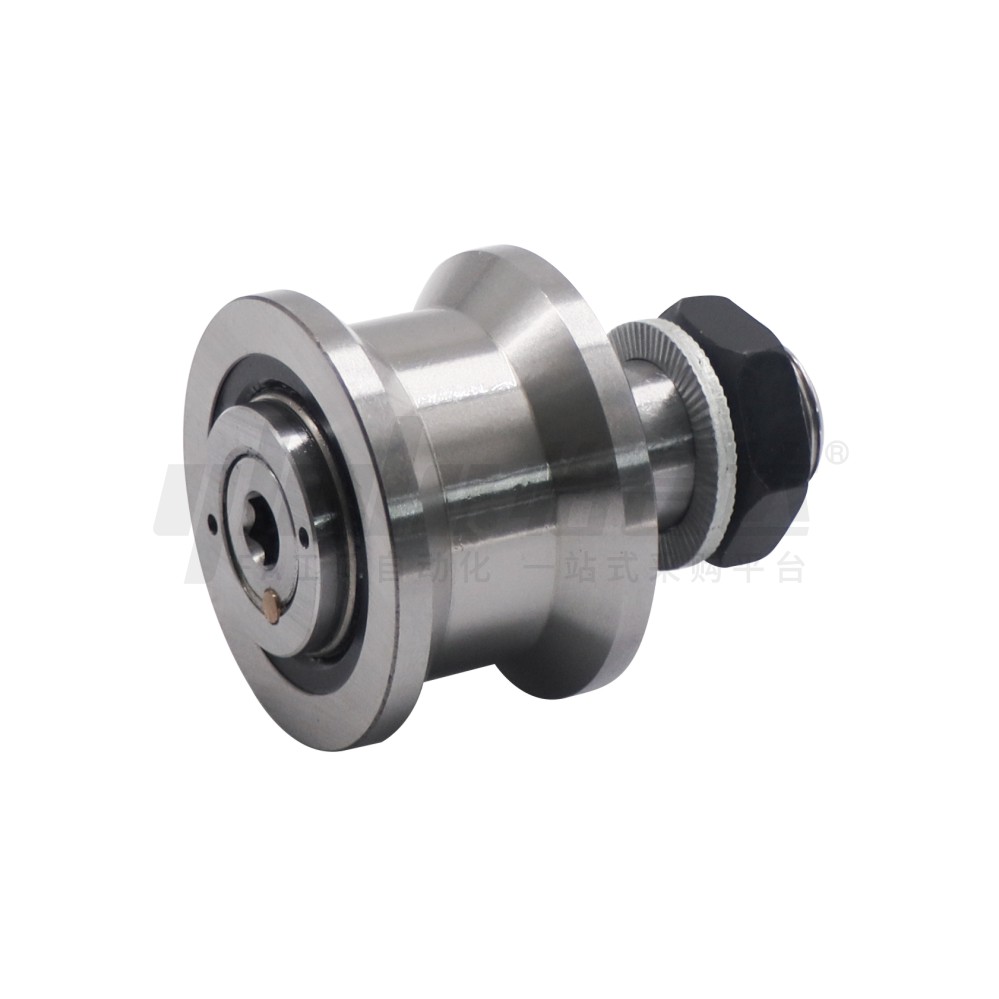

        凸轮轴承随动器 螺栓型 标准型 内六角孔型 内六角孔偏心型 V槽型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        安装方式 内六角孔形
        形状 V槽型
        产品名称 凸轮轴承随动器
        表面处理 无
        油脂类型 无
        油嘴材质 无油嘴，免润滑
        本体材质 SUJ2
        密封圈 有
        凸轮结构 带保持架
        种类筛选 凸轮轴承随动器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 附件
            国标 相当
            BPH35 标准型 内六角孔型 V槽型 GCr15 SUJ2 六角薄螺母1pcs
            双叠自锁垫圈1套
            BPK45 内六角孔偏心型



            工作温度-20~100℃，长期使用建议80℃以下。

            螺纹根部有退刀槽，有效螺纹长度以实物为准。

            无注油结构，无法二次注油。

            不承诺品牌。

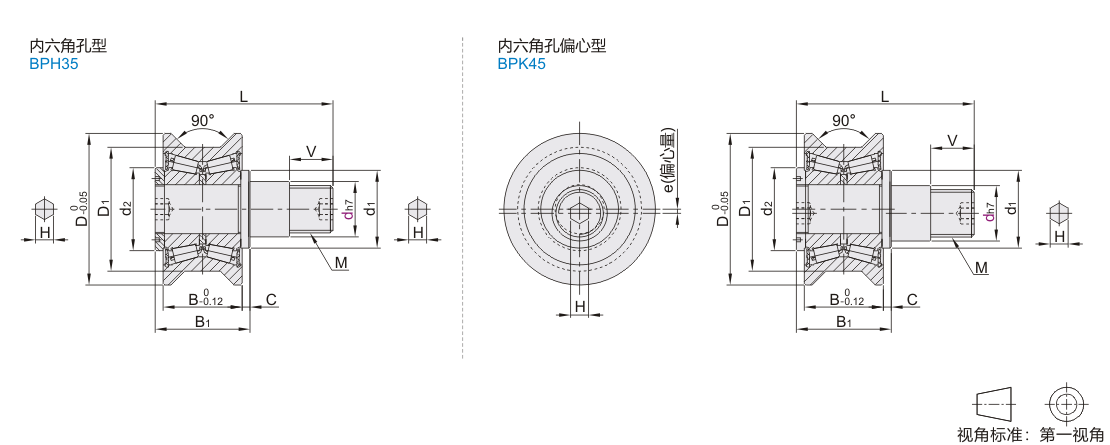

            参数图



            选型表

            型号 密封圈 D M×螺距 B B1 L D1 d1 d2 V 偏心量
            e            		 C H 基本额定
            径向动载荷
            (KN)            		 疲劳极限载荷
            (KN)            		 最大紧固
            扭矩
            (N.m)            		 重量
            (g)
            代码 dh7 Fr(径向) Fa(轴向)

            内六角孔型
            BPH35

            内六角孔
            偏心型
            BPK45

            		 21 0
            -0.021            		 PP
            (带密封圈)            		 55 M20×1.5 35 41 73 43 28 30 18 1 2.3 8 41.65 11.9 4.25 80 600
            27 65 M24×1.5 37 44 83 49 35 35 21 10 46.8 22.1 6.8 160 900
            36 0
            -0.025            		 75 M30×1.5 45 55 100 62 44 44 27 4.5 12 66.7 31.3 10.1 300 1600
            38 95 M36×1.5 53 62 115 78 50 50 30 3.5 14 116.8 43.7 12.6 450 2800
            42 115 60 70 135 94 56 56 33 4 182.45 55.6 17.9 4900



            基本额定径向动载荷为轴承运行100KM寿命下的载荷。

            疲劳极限载荷为在该数值内轴承没有发生疲劳。

            最大紧固扭矩为螺纹处无润滑情况下的数值，如螺纹处有润滑为上述数值的80%。
