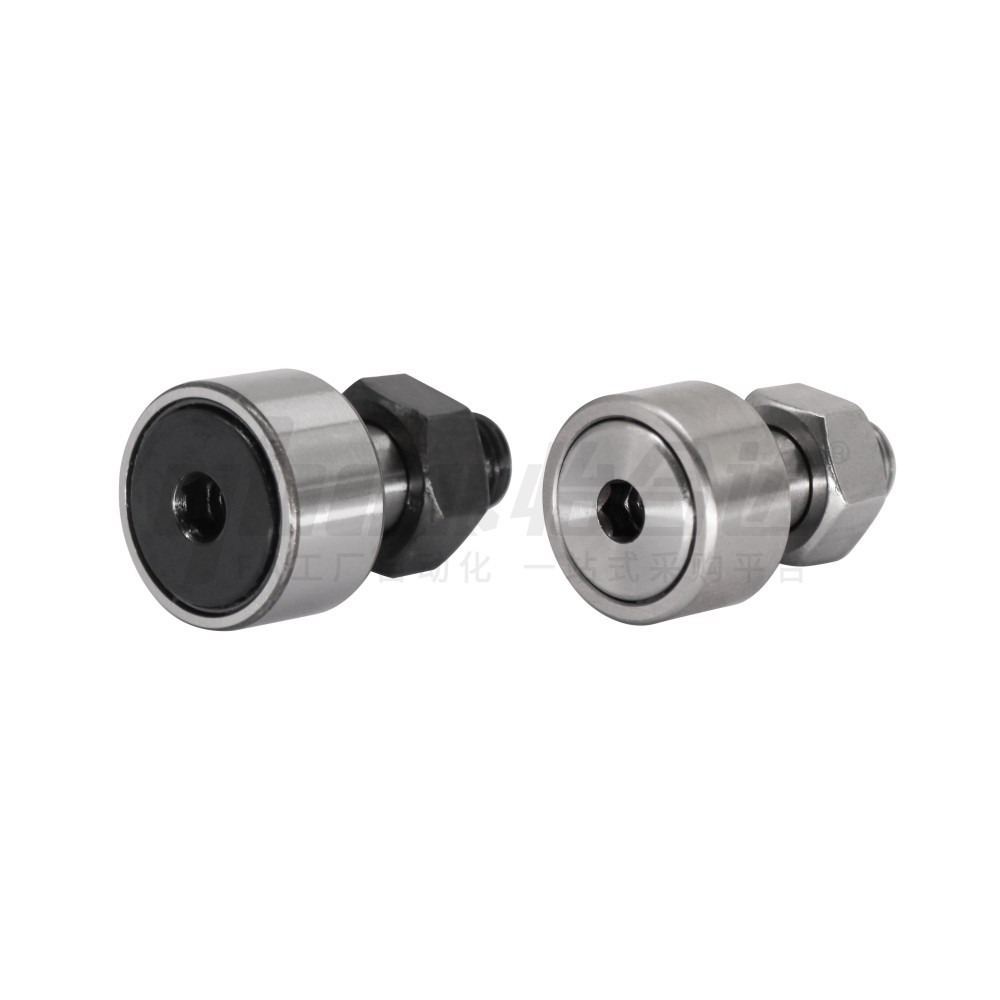

查看大图

图片仅供参考，请以已选的规格为准

凸轮轴承随动器安装方式为内六角孔普通油脂/低尘油脂

品牌名称：

怡合达

条件筛选：

安装方式内六角孔

保持架附带保持架型

表面处理发黑

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

产品选型表

产品简介

产品问答

材质图

参数图

材质图

代码	类型			材质		油嘴材质	表面处理	油脂类型
				国标	相当
BPF05	标准型	内六角孔型	圆柱型	GCr15	SUJ2	铜油嘴	一	普通油脂
BPF09							发黑
BPF15						不锈钢油嘴	一
BPF06				9Cr18Mo	SUS440C	不锈钢油嘴	一	普通油脂
BPF16								低尘油脂
BPF18				0Cr18Ni9	SUS304			普通油脂
BPF19								低尘油脂
BPF25			球面型	GCr15	SUJ2	铜油嘴	一	普通油脂
BPF29							发黑
BPF35						不锈钢油嘴	一
BPF26				9Cr18Mo	SUS440C	不锈钢油嘴	一	普通油脂
BPF36								低尘油脂
BPF38				0Cr18Ni9	SUS304			普通油脂
BPF39								低尘油脂

圆柱型D公差：

D	公差
10~16	0 -0.008
19~30	0 -0.009
32~47	0 -0.011
52~80	0 -0.013
85~90	0 -0.015

球面型D公差:

0
-0.05

带密封型工作温度-20~80℃，连续使用建议60℃以下。
不带密封型工作温度-20~120℃，连续使用建议100℃以下。

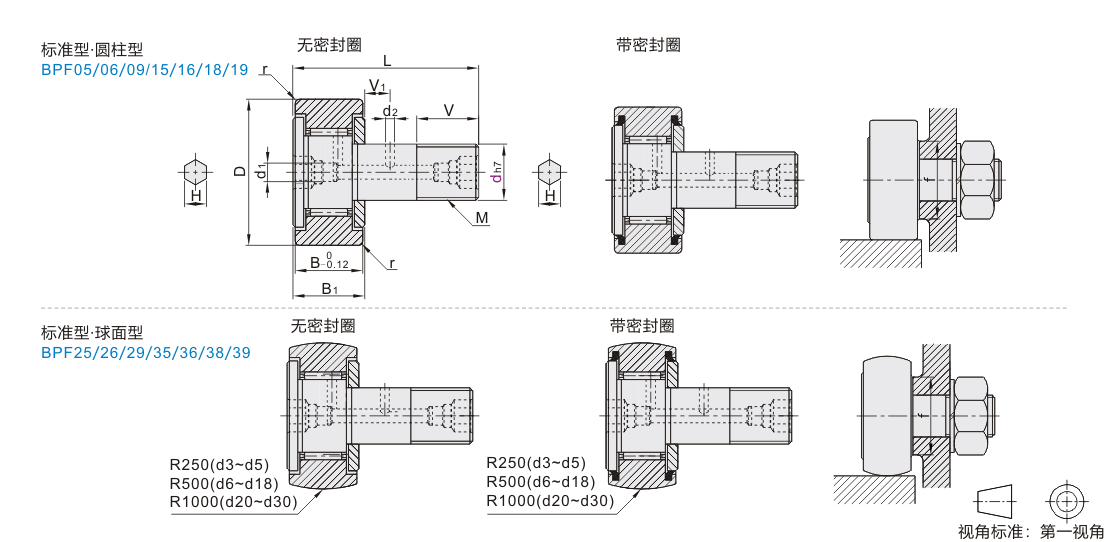

参数图

选型表

型号			密封圈	D	M×螺距	B	B1	L	d1		d2	V	V1	H		r	f (min)	基本额定负载 (KN)				最大静态容许负载 (KN)		极限转速 (rpm)	最大紧固扭矩 (Nm)	重量 (g)

代码	dh7																	Cr(动)		Cor(静)
									钢	不锈钢				钢	不锈钢			钢	不锈钢	钢	不锈钢	钢	不锈钢
圆柱型 BPF05 BPF06 BPF09 BPF15 BPF16 BPF18 BPF19 球面型 BPF25 BPF26 BPF29 BPF35 BPF36 BPF38 BPF39	3*	0 -0.012	PP (带密封圈) 一 (无密封圈)	10	M3×0.5	7	8	17	一	一	一	5	一	2	2	0.2	6.8	1.2	0.96	0.82	0.65	0.3	0.3	22400	0.34	4.3
	4*			12	M4×0.7	8	9	20				6		2.5	2.5	0.3	8.3	1.66	1.32	1.27	1.02	0.66	0.66	16800	0.78	7.4
	5*			13	M5×0.8	9	10	23				7.5		3	3		9.3	2.02	1.54	1.71	1.38	1.01	1.01	13440	1.6	10.3
	6*			16	M6×1.0	11	12	28				8					11	2.93	2.34	2.92	2.34	1.56	1.56	11200	2.7	18.5
	8*	0 -0.015		19	M8×1.25			32				10		4	4		13	3.4	2.72	3.79	3.03	3.7	3.03	8400	6.5	28.5
	10			22	M10×1.25	12	13	36	4	4		12		5	5		16	4.34	3.47	5.51	4.41	5.51	4.41	6720	13.8	45
	10C				M10×1.0
	10A			26	M10×1.25																					60
	10D				M10×1.0
	12	0 -0.018		30	M12×1.5	14	15	40	4		3	13	6	6	6	0.6	21	6.33	5.06	7.83	6.26	7.83	6.26	5600	21.9	95
	12A			32																						105
	16			35	M16×1.5	18	19.5	52	6			17	8	8			26	9.6	7.7	14.64	11.76	14.64	11.76	4200	58.5	170
	18			40	M18×1.5	20	21.5	58				19				1	29	11.84	9.44	20.16	16.16	20.16	16.16	3733	86.2	250
	20	0 -0.021		52	M20×1.5	24	25.5	66	8	6	4	21	9	10	8		34	16.56	13.2	27.68	22.16	27.68	22.16	3360	119	460
	20A			47																						385
	24			62	M24×1.5	29	30.5	80				25	11	14			40	24.4	19.52	42.08	33.66	41.6	33.28	2800	215	815
	24A			72																						1140
	30			80	M30×1.5	35	37	100				32	15				49	36.32	29.06	68.08	54.46	68.08	54.46	2240	438	1870
	30A			85																						2030
	30B			90																						2220

d3~d8没有加工d1/d2润滑孔不能补充润滑脂，d10以下无d2润滑孔；
d3~d8一端内六角，螺杆不通：d10的SUJ2材质一端内六角，螺杆通孔，d10的SUS440C和SUS304材质一端内六角，螺杆半通：d12~d30两端内六角，螺杆通孔。
上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
BPF18/38未做热处理，载荷极限转速为上述表中的30%。
带*规格不适用BPF15/BPF35。

产品选型表

产品类型	安装方式	保持架结构	外圈形状	密封结构	油嘴材质	油脂类型	材质	代码			产品图示
								进口	国产标准	国产经济
微型	内六角	常规带保持架	圆柱型	开放式	/	普通油脂	SUJ2	BPB01	/	/
							SUS440C	BPB02	/	/
		单列全滚针重载型					SUJ2	BPB11	BPB05	E-BPB05
							SUS440C	BPB12	BPB06	E-BPB06
						低尘油脂		/	BPB07	E-BPB07
						普通油脂	SUS304	/	BPB08	/
						低尘油脂		/	BPB09	/
标准型	内六角	常规带保持架	圆柱型	开放式带密封圈	铜油嘴	普通油脂	SUJ2	BPF01	BPF05	E-BPF05
					不锈钢油嘴			/	BPF15	E-BPF15
							SUS440C	BPF02	BPF06	/
						低尘油脂		/	BPF16	E-BPF16
						普通油脂	SUS304	/	BPF18	/
						低尘油脂		/	BPF19	E-BPF19
			球面型		铜油嘴	普通油脂	SUJ2	BPF21	BPF25	E-BPF25
					不锈钢油嘴			/	BPF35	E-BPF35
							SUS440C	BPF22	BPF26	E-BPF26
						低尘油脂		/	BPF36	E-BPF36
						普通油脂	SUS304	/	BPF38	/
						低尘油脂		/	BPF39	/
		单列全滚针重载型	圆柱型		铜油嘴	普通油脂	SUJ2	BPF03	BPF07	E-BPF07
					不锈钢油嘴		SUS440C	/	BPF08	BPF08
			球面型		铜油嘴		SUJ2	BPF23	BPF27	E-BPF27
					不锈钢油嘴		SUS440C	/	BPF28	E-BPF28
		单轨道双列滚针重载型	圆柱型	开放式	铜油嘴	普通油脂	SUJ2	/	BPG37	/
			球面型				SUS440C	BPG11	BPG35	/
		双轨道双列滚针重载型	圆柱型	带密封圈		普通油脂	SUJ2	/	BPG17	E-BPG17
			球面型				SUS440C	/	BPG15	E-BPG15
标准型	一字槽	常规带保持架	圆柱型	开放式带密封圈开放式带密封圈	铜油嘴	普通油脂	SUJ2	/	BPC05	E-BPC05
			球面型					/	BPC25	E-BPC25
		单列全滚针重载型	圆柱型		铜油嘴		SUJ2	/	BPC07	E-BPC7
			球面型					/	BPC27	E-BPC27
短轴型	内六角	常规带保持架	圆柱型	带密封圈	/	普通油脂	SUJ2	/	BPD05	/
			球面型					BPD21	BPD25	/
		单列全滚针重载型	圆柱型					/	BPD07	/
			球面型					BPD23	BPD27	/
带偏心轴套型	内六角	常规带保持架	圆柱型	开放式带密封圈	铜油嘴	普通油脂	SUJ2	BPG01	BPG05	/
			球面型					BPG21	BPG25	/
		单列全滚针重载型	圆柱型					BPG03	BPG07	/
			球面型					BPG23	BPG27	/
轴偏心型	内六角	常规带保持架	圆柱型	开放式带密封圈	铜油嘴	普通油脂	SUJ2	BPK01	BPK05	/
					不锈钢油嘴			/	BPK15	/
							SUS440C	BPK02	BPK06	/
			球面型		铜油嘴		SUJ2	BPK21	BPK25	/
					不锈钢油嘴			/	BPK35	/
							SUS440C	BPK22	BPK26	/
集中注油型	一字槽	常规带保持架	圆柱型	开放式带密封圈	/	普通油脂	SUJ2	BPN01	BPN05	E-BPN05
							SUS440C	BPN02	BPN06	E-BPN06
			球面型				SUJ2	BPN21	BPN25	E-BPN25
							SUS440C	BPN22	BPN26	E-BPN26
内装止推钢球型	内六角	常规带保持架	圆柱型	开放式	铜油嘴	普通油脂	SUJ2	/	BPP06	/
			球面型					BPP01	BPP05	E-BPP05
胶体外圈型	内六角	常规带保持架	球面型	开放式	/	/	本体SUJ2 外圈POM	BPZ01	/	/
							本体SUJ2 外圈TPU	BPZ02	/	/

产品概述

代号含义

产品特点

产品使用注意事项

产品安装指引

应用案例

产品资料查询

产品概述

凸轮轴承随动器又叫凸轮从动轴承、滚针凸轮导向器、螺栓型滚轮。在厚壁外圈装入滚针且带轴的轴承，是为外圈旋转设计的摩擦系数小、旋转性能优越的轴承。
承受较高的径向载荷，广泛用于凸轮机构和搬运装置的直线运动部分。

代号含义

E - BPF05 - d10 - PP
① ② ③ ④

①E：产品经济等级，E代表经济款，省略代表进口款或者标准款；

②产品类型代号：区分不同产品系列，具体可查询产品表内容；

③产品尺寸代号：10：表示杆端直径为10mm；

④PP：代表密封类型，PP为带密封圈型，省略代表不带密封圈型。

产品特点

外圈外径面的形状：外圈球面型和圆柱型

球面外圈的轴承应用于缓和因安装误差带来的不均等载荷，如图3.2.1。

圆柱外圈的轴承与轨道面的接触面积大，适用于负载大而硬度低的滑轨面，如图3.2.2。

图3.2.1 图3.2.2

滚针的引导方式：常规保持架型与全滚针重载型

常规保持架的滚针由保持架组件引导，能适应更高速的使用场景，如图3.3.1。

全滚针型轴承具有尽可能多的滚动体，承载能力比带保持架引导高，转速比保持架引导低，如图3.3.2。

图3.3.1保持架引导图3.3.2全滚针

产品使用注意事项

1.润滑

对于随动器，有两个区域需要进行润滑的考虑：内部滚动体与滚道和外部轴承外圈与支承轨道。

部分随动器在出厂时没有预添加好润滑脂，具体请向我司咨询。

对于支承轨道的润滑也可以使用常规的滚动轴承润滑脂进行润滑，如果接触点不能润滑，磨损一定会出现，特别是在重载高速的工况下。

外圈和对方滑轨之间的润滑如果不充分，在某些工作条件下，有时会发生烧结或磨损。尤其是凸轮机构等高速旋转时，需要注意润滑和表面光洁度。

润滑脂填充量建议为轴承内部空间的1/3~1/2左右。补充润滑脂的周期视工况而定，带保持架型、低速工况建议6个月补充一次润滑脂。

建议添加润滑脂品牌如下表4.1

表4.1
性价比	润滑脂品牌
进口型	壳牌
标准型	壳牌
经济型	长城

注意：运行过程中出现润滑脂渗漏为正常现象，建议事先运行，擦去渗漏的润滑脂

2. 使用温度

受润滑脂和密封材料的限制，带密封工作温度-20°C到+80°C，连续使用建议60℃以下；开放式工作温度-20°C到+120°C，连续使用建议100℃以下。

注意：高于以上推荐使用温度，可向我司咨询高温解决方案。

产品安装指引

1. 安装要点

● 安装时，请用内六角板手或者一字螺丝刀固定内六角孔或者一字槽孔，然后用开头板手转动螺母拧紧，如图

● 偏心轴套的凸轮轴承随动器安装孔长度应该大于图中S尺寸，以保证轴承强度。

● 为了保证轴承有足够支撑，安装孔侧面应大于等于参数表中f尺寸。

2.配件的使用：注油嘴、堵头的使用指导

● 将随动器凸轮侧向下竖直放置，将油嘴有倒角一侧朝下（根据工况选择油嘴堵头安装位置）平放在螺杆孔内，用夹具压住油嘴，敲击夹具（或使用压合设备），使油嘴安装到位。
● 用类似方法安装堵头在另一侧，安装后放置油嘴/堵头时注意放平，不要倾斜，手动安装时可以先轻敲几下，确认油嘴/堵头没有倾斜后在加大力，使油嘴安装到位。

3.安装注意事项
● 随动器是精密的机械元件，在安装前和安装过程需留意避免灰尘、污染物和潮气入侵。污染物会损害轴承的运行性能和工作寿命。

● 不要过度冷却轴承，冷凝产生的湿气会导致轴承和轴承座发生锈蚀。

● 安装区域必须保持清洁和没有灰尘。

● 安装时不要直接接触产品，避免汗液、水分附着轴承表面，造成锈蚀。后期使用需要定期维护保养。

● 请勿用锤子等工具直接敲打轴承的凸轮部位，容易造成旋转卡顿、卡死。

● 拧紧螺母时要严格遵守参数表中的最大紧固扭矩。如果扭矩过大会造成螺杆断裂。

● 如果工况有震动或者冲击载荷，螺母可能出现松动，请增加弹簧垫圈、使用防松螺母或双薄螺母。

4.安装孔设计

安装孔推荐配合公差：

表8.1
种类	孔径/mm		孔公差/um	公差标准
种类	超过	以下	孔公差/um	公差标准
微型BPB系列	0	3	0/+6	H6
微型BPB系列	3	6	0/+8	H6
其他	0	3	0/+10	H7
	3	6	0/+12
	6	10	0/+15
	10	18	0/+18
	18	30	0/+21

应用案例

● 随动器其集成滚针轴承和加厚外圈的设计，可以有效均匀分布载荷，承受较高的径向力，适用于重型机械、传送带等场景，
另外其径向间隙设计得比一般滚针轴承小，因此能缓冲冲击负荷，获得稳定的长寿命。

● 摆动运动或凸轮运动往往伴随着较大的冲击载荷和高强度的外圈摩擦，随动器使用高强度合金钢使轨道表面硬度达到HRC60-62。
且其优化滚子排列密度，减少应力集中，使随动器更适用于摆动运动或凸轮运动的场景。

产品资料查询

1.产品精度查询

螺杆容许公差

分类	螺杆直径/mm		公差/um	公差标准
分类	超过	以下	公差/um	公差标准
微型	0	3	0/-6	h6
微型	3	6	0/-8	h6
其他	0	3	0/-10	h7
	3	6	0/-12
	6	10	0/-15
	10	18	0/-18
	18	30	0/-21

外圈容许公差

分类	外圈直径/mm		外径公差/um	宽度公差/mm	径向跳动max/um
分类	超过	以下	外径公差/um	宽度公差/mm	径向跳动max/um
微型	4	12	0/-8	0/-0.12	15
其他圆柱型	6	18	0/-8	0/-0.12	15
	18	30	0/-9		15
	30	50	0/-11		20
	50	80	0/-13		25
	80	120	0/-15		35
其他球面型	0	∞	0/-0.05	0/-0.12	同圆柱型

2.产品容许转速

轴承随动器的容许转速受安装条件和使用条件的影响，在仅受纯径向负荷时，在实际使用条件下，
考虑会有轴向符合作用，dn值如表所示。

润滑	润滑脂润滑		润滑油润滑
类型	最大值	推荐值	最大值	推荐值
附带保持架	84000	8400	140000	14000
单列全滚针	42000	4200	70000	7000
双列全滚针	72000	7200	120000	12000
dn值=d×n d：轴承直径（mm） n：转速（rpm）

3.产品径向游隙

表4.3.1
类型	内径范围	游隙标准/um
微型	d1.4~d5	3~17
微型	d6	5~20
双列全滚针	d16~d24	20-45
双列全滚针	d24A~d30	25-50
其他	d3~d5	3~17
	d6	5~20
	d8~d12	5~25
	d16~d20	10~30
	d24~d30	10~40
注：以上游隙标准不适用于英制系列及胶体外圈BPZ系列。
