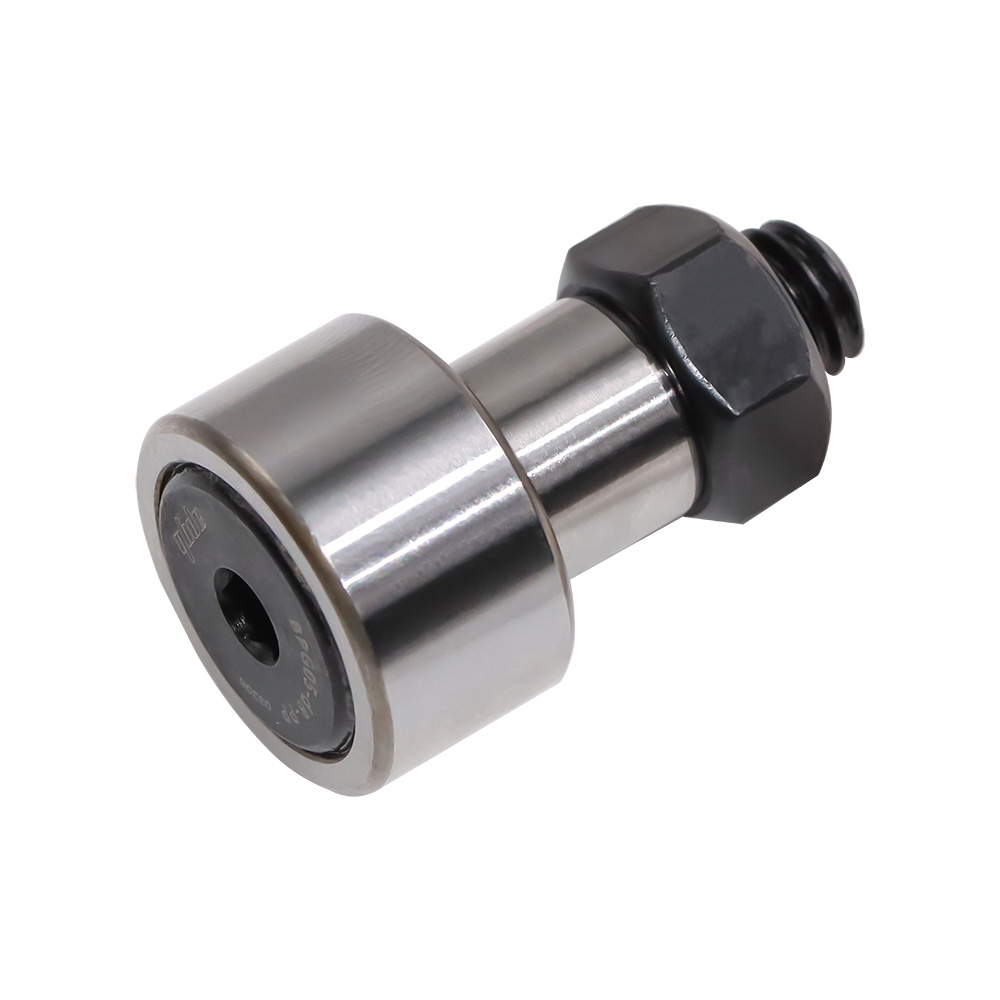

凸轮轴承随动器安装方式为内六角孔带偏心轴套型

代码	类型		凸轮结构	材质		使用环境温度
				国标	相当
BPG05	标准型	圆柱型	带保持架	GCr15	SUJ2	-20℃~120℃
BPG07			全滚针
BPG25		球面型	带保持架
BPG27			全滚针

D	公差
16	0 -0.008
19~30	0 -0.009
32~47	0 -0.011
52~80	0 -0.013
85~90	0 -0.015

型号			密封圈	D	B	B1	B2	C1	f (min)	de		M×螺距	L	B3	V	d1	H	(min)	e 偏心量	最大紧固扭矩 (N·m)
代码	dh7

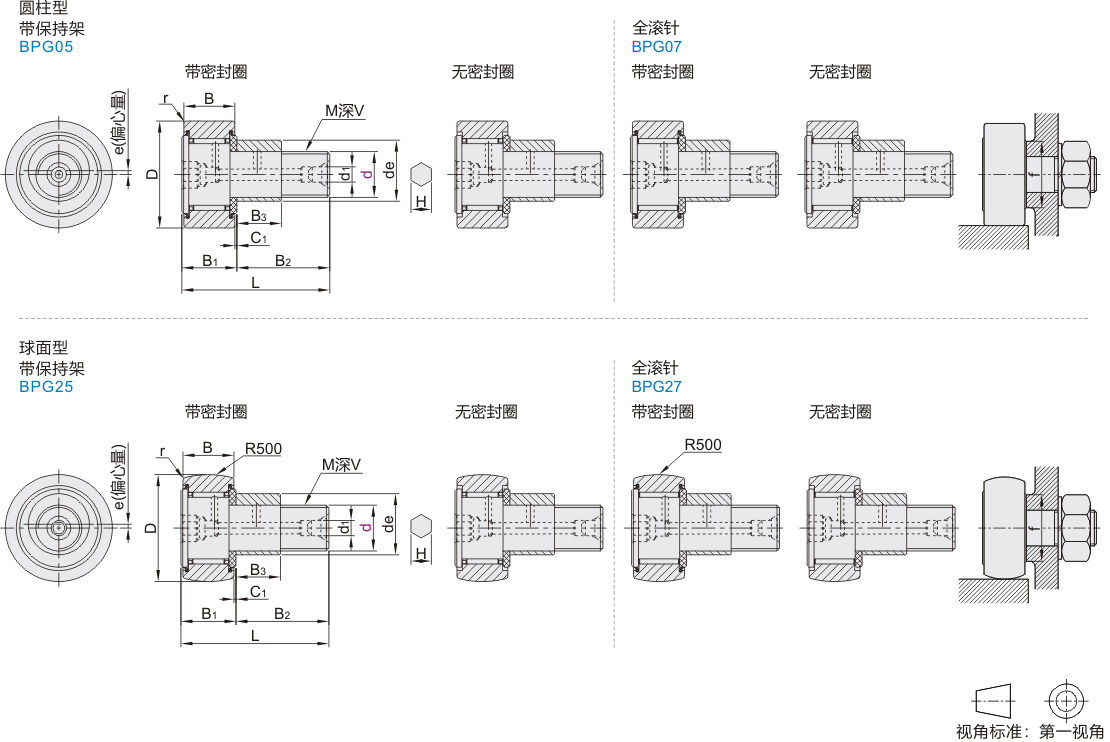

圆柱型 BPG05 BPG07 球面型 BPG25 BPG27	6	0 -0.012	PP (带密封圈) — (无密封圈)	16	11	12	16	0.6	11	9	0 -0.036	M6×1.0	28	7	8	4	3	0.3	0.5	2.7
	8	0 -0.015		19			20		13	11	0 -0.043	M8×1.25	32	9	10		4			6.5
	10			22	12	13	23		16	13		M10×1.25	36	10	12		5			13.8
	10C											M10×1.0
	10A			26								M10×1.25
	10D											M10×1.0
	12	0 -0.018		30	14	15	25		21	16		M12×1.5	40	11.5	13		6	0.6	0.8	21.9
	12C									15				11					0.5
	12A			32						16				11.5					0.8
	12D									15				11					0.5
	16			35	18	19.5	32.5	0.8	26	22	0 -0.052	M16×1.5	52	15.5	17	6	8		0.8	58.5
	16B									20				14					1
	18			40	20	21.5	36.5		29	24		M18×1.5	58	17.5	19		8	1	0.8	86.2
	18B									22				16					1
	20	0 -0.021		52	24	25.5	40.5		34	27		M20×1.5	66	19.5	21	8	10		0.8	119
	20C									24				18					1
	20A			47						27				19.5					0.8
	20D									24				18					1
	24			62	29	30.5	49.5		40	33	0 -0.062	M24×1.5	80	25.5	25		14		0.8	215
	24C									28	0 -0.052			22					1
	24A			72						33	0 -0.062			25.5					0.8
	24D									28	0 -0.052			22					1
	30			80	35	37	63	1	49	41	0 -0.062	M30×1.5	100	32.5	32		14		1.5	438
	30C									35				29
	30A			85						41				32.5
	30D									35				29
	30B			90						41				32.5
	30E									35				29

型号			基本额定负荷(KN)				最大静态容许负载(KN)		极限转速(rpm)		重量g(参考)
代码	dh7		带保持架		全滚针		带保持架	全滚针	带保持架	全滚针	带保持架	全滚针
			Cr(动)	Cor(静)	Cr(动)	Cor(静)
圆柱型 BPG05 BPG07 球面型 BPG25 BPG27	6	0 -0.012	2.93	2.92	5.58	6.8	1.56	1.56	11200	5600	20.5	21
	8	0 -0.015	3.4	3.79	6.54	8.96	3.7	3.7	8400	4200	32	32.5
	10		4.34	5.51	7.66	11.6	5.51	6.92	6720	3360	49.5	50.5
	10C										47	48
	10A										65	66
	10D										62	63
	12	0 -0.018	6.33	7.83	10.8	15.76	7.83	10.56	5600	2800	105	107
	12C										93	95
	12A										115	117
	12D										104	106
	16		9.6	14.64	16.56	30.08	14.64	18.56	4200	2100	190	193
	16B										177	180
	18		11.84	20.16	20.24	41.04	20.16	24.88	3733	1860	280	285
	18B										255	260
	20	0 -0.021	16.56	27.68	26.56	51.6	27.68	30	3360	1680	500	505
	20C										473	478
	20A										425	430
	20D										400	405
	24		24.4	42.08	37.28	73.6	41.6	41.6	2800	1400	895	900
	24C										798	803
	24A										1220	1220
	24D										1038	1038
	30		36.32	68.08	54.16	115.2	68.08	68.72	2240	1120	2030	2030
	30C										1682	1682
	30A										2190	2190
	30D										1842	1842
	30B										2380	2380
	30E										2032	2032

产品类型	安装方式	保持架结构	外圈形状	密封结构	油嘴材质	油脂类型	材质	代码			产品图示
								进口	国产标准	国产经济
微型	内六角	常规带保持架	圆柱型	开放式	/	普通油脂	SUJ2	BPB01	/	/
							SUS440C	BPB02	/	/
		单列全滚针重载型					SUJ2	BPB11	BPB05	E-BPB05
							SUS440C	BPB12	BPB06	E-BPB06
						低尘油脂		/	BPB07	E-BPB07
						普通油脂	SUS304	/	BPB08	/
						低尘油脂		/	BPB09	/
标准型	内六角	常规带保持架	圆柱型	开放式带密封圈	铜油嘴	普通油脂	SUJ2	BPF01	BPF05	E-BPF05
					不锈钢油嘴			/	BPF15	E-BPF15
							SUS440C	BPF02	BPF06	/
						低尘油脂		/	BPF16	E-BPF16
						普通油脂	SUS304	/	BPF18	/
						低尘油脂		/	BPF19	E-BPF19
			球面型		铜油嘴	普通油脂	SUJ2	BPF21	BPF25	E-BPF25
					不锈钢油嘴			/	BPF35	E-BPF35
							SUS440C	BPF22	BPF26	E-BPF26
						低尘油脂		/	BPF36	E-BPF36
						普通油脂	SUS304	/	BPF38	/
						低尘油脂		/	BPF39	/
		单列全滚针重载型	圆柱型		铜油嘴	普通油脂	SUJ2	BPF03	BPF07	E-BPF07
					不锈钢油嘴		SUS440C	/	BPF08	BPF08
			球面型		铜油嘴		SUJ2	BPF23	BPF27	E-BPF27
					不锈钢油嘴		SUS440C	/	BPF28	E-BPF28
		单轨道双列滚针重载型	圆柱型	开放式	铜油嘴	普通油脂	SUJ2	/	BPG37	/
			球面型				SUS440C	BPG11	BPG35	/
		双轨道双列滚针重载型	圆柱型	带密封圈		普通油脂	SUJ2	/	BPG17	E-BPG17
			球面型				SUS440C	/	BPG15	E-BPG15
标准型	一字槽	常规带保持架	圆柱型	开放式带密封圈开放式带密封圈	铜油嘴	普通油脂	SUJ2	/	BPC05	E-BPC05
			球面型					/	BPC25	E-BPC25
		单列全滚针重载型	圆柱型		铜油嘴		SUJ2	/	BPC07	E-BPC7
			球面型					/	BPC27	E-BPC27
短轴型	内六角	常规带保持架	圆柱型	带密封圈	/	普通油脂	SUJ2	/	BPD05	/
			球面型					BPD21	BPD25	/
		单列全滚针重载型	圆柱型					/	BPD07	/
			球面型					BPD23	BPD27	/
带偏心轴套型	内六角	常规带保持架	圆柱型	开放式带密封圈	铜油嘴	普通油脂	SUJ2	BPG01	BPG05	/
			球面型					BPG21	BPG25	/
		单列全滚针重载型	圆柱型					BPG03	BPG07	/
			球面型					BPG23	BPG27	/
轴偏心型	内六角	常规带保持架	圆柱型	开放式带密封圈	铜油嘴	普通油脂	SUJ2	BPK01	BPK05	/
					不锈钢油嘴			/	BPK15	/
							SUS440C	BPK02	BPK06	/
			球面型		铜油嘴		SUJ2	BPK21	BPK25	/
					不锈钢油嘴			/	BPK35	/
							SUS440C	BPK22	BPK26	/
集中注油型	一字槽	常规带保持架	圆柱型	开放式带密封圈	/	普通油脂	SUJ2	BPN01	BPN05	E-BPN05
							SUS440C	BPN02	BPN06	E-BPN06
			球面型				SUJ2	BPN21	BPN25	E-BPN25
							SUS440C	BPN22	BPN26	E-BPN26
内装止推钢球型	内六角	常规带保持架	圆柱型	开放式	铜油嘴	普通油脂	SUJ2	/	BPP06	/
			球面型					BPP01	BPP05	E-BPP05
胶体外圈型	内六角	常规带保持架	球面型	开放式	/	/	本体SUJ2 外圈POM	BPZ01	/	/
							本体SUJ2 外圈TPU	BPZ02	/	/

商城

线下

抱歉，未生成产品型号

分类	螺杆直径/mm		公差/um	公差标准
分类	超过	以下	公差/um	公差标准
微型	0	3	0/-6	h6
微型	3	6	0/-8	h6
其他	0	3	0/-10	h7
	3	6	0/-12
	6	10	0/-15
	10	18	0/-18
	18	30	0/-21

分类	外圈直径/mm		外径公差/um	宽度公差/mm	径向跳动max/um
	超过	以下
微型	4	12	0/-8	0/-0.12	15
其他圆柱型	6	18	0/-8	0/-0.12	15
	18	30	0/-9		15
	30	50	0/-11		20
	50	80	0/-13		25
	80	120	0/-15		35
其他球面型	0	∞	0/-0.05	0/-0.12	同圆柱型

表4.1.1
	润滑脂润滑		润滑油润滑
	最大值	推荐值	最大值	推荐值
常规带保持架	84000	8400	140000	14000
单列全滚针重载型	42000	4200	70000	7000
双列全滚针重载型	66000	6600	110000	1100
注：以上数值不适用于BPZ系列 dn值=d×n d：轴承直径（mm） n：转速（rpm）

表4.3.1
类型	内径范围	游隙标准/um
微型	d1.4~d5	3~17
微型	d6	5-20
双列全滚针	d16~d24	20-45
双列全滚针	d24A~d30	25-50
其他	d3~d5	3~17
	d6	5-20
	d8~d12	5~25
	d16~d20	10~30
	d24~d30	10~40
注：以上游隙标准不适用于英制系列及胶体外圈BPZ系列。

表5.1
性价比	润滑脂品牌
进口型	壳牌
标准型	壳牌
经济型	长城

表6.1
轴承种类	开放式	带密封圈	备注
微型BPB系列	-20~110℃	/	长期使用建议100℃以下
胶体外圈BPZ系列	-20~50℃	/	/
其他	-20~120℃	-20~80℃	开放式长期使用建议100℃以下带密封圈长期使用建议60℃以下
注：高于以上推荐使用温度，请向我司咨询。

表8.1
种类	孔径/mm		孔公差/um	公差标准
种类	超过	以下	孔公差/um	公差标准
微型BPB系列	0	3	0/+6	H6
微型BPB系列	3	6	0/+8	H6
其他	0	3	0/+10	H7
	3	6	0/+12
	6	10	0/+15
	10	18	0/+18
	18	30	0/+21
