        怡合达自营 带座轴承 铸造型 经济型 立式座外球面球轴承

        品牌名称：

        怡合达

        条件筛选：

        产品名称 立式座外球面球轴承
        轴承材质 GCr15
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 过渡配合
        轴承座外形 立式
        轴承座材质 HT200灰铸铁

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质
          轴承座 轴承
          E-BDJ 经济型 HT200灰铸铁 GCr15



          轴承内径公差：H7
              外形非安装尺寸公差：CT9
          轴承座与轴承芯为过渡配合，交货产品轴承芯略有
              倾斜为正常现象，安装后锁紧螺栓会自动调正。
          不承诺品牌。

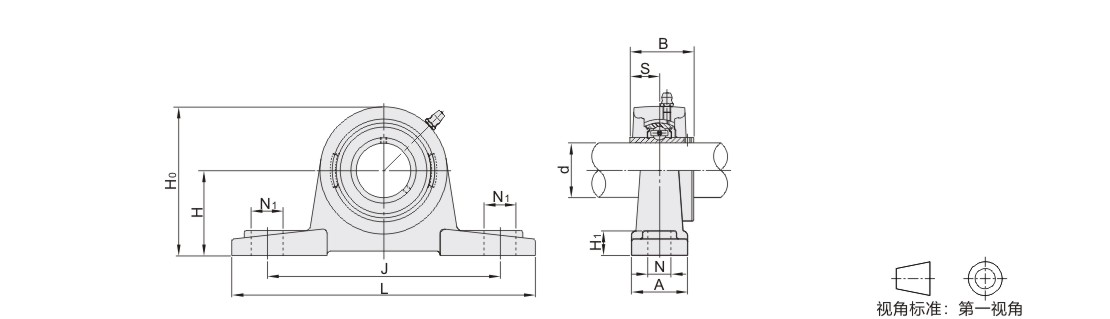

          参数图



          选型表

          型号
          		 国标型号
          		 d
          		 H
          		 L
          		 J
          		 A
          		 N
          		 N1
          		 H1
          		 H0
          		 S
          		 B
          		 安装孔
          尺寸(△)
          公差
          		 安装孔
          位置度
          偏差x
          		 螺栓
          		 紧定
          扭力
          ( N·m)
          		 基本额定载荷(N)
          		 重量
          (g)
          代码 规格 动(Cr) 静(Cor)
          E-BDJ 201  UCP201 12  30.2  127  95  38  13  19  15  62  12.7  31  ±0.5 0.7  M10 17  12800  6650  630
          202  UCP202 15
          203  UCP203 17
          204  UCP204 20  33.3  125  37  14  65  650
          205  UCP205 25  36.5  140  105  18  15  70  14.3  34  14000  7880  790
          206  UCP206 30  42.9  160  121  43  17  21  17  83  15.9  38.1  M14 47  19500  11200  1300
          207  UCP207 35  47.6  166  127  46  18  94  17.5  42.9  25700  15200  1600
          208  UCP208 40  49.2  184  137    54 100  19  49.2  29600  18200  2000
          209  UCP209 45  54  190  146  22  19  108  31850  20800  2200
          210  UCP210 50  57.2  205  159  58  20  21  22  114  51.6  M16 73  35100  23200  2800
          211  UCP211 55  63.5  217  171  23  126  22  55.6  ±0.8 M16 73  43300  29200  3400
          212  UCP212 60  69.8  240  184  70  28  25  138  25.4  65.1  47750  32900  4800
          213  UCP213 65  76.2  264  203  25  29  27  150  M20 145  57200  40000  5700
          214  UCP214 70  79.4  265  210  72  156  30.2  74.6  60800  45000  7000
          215  UCP215 75  82.6  273  217  70  30  28  163  33.3  77.8  66100  49400  7600
          216  UCP216 80  88.9  290  232  77  31  175  82.6  71500  54000  9000
          217  UCP217 85  95.2  310  247  82  28  33  187  34.1  85.7  83200  63900  11500
          218  UCP218 90  101.6  325  262  85  27  31  34  200  39.7  96  M22 200  95900  71400  14300
          305  UCP305 25  45  175  132  44  17  20  16  85  15  38  ±0.6 M14 47  22300  11400  1600
          306  UCP306 30  50  180  140  50  19  95  17  43  27000  15000  2100
          307  UCP307 35  56  208  160  52  25  21  105  19  48     ±0.8 33000  19000  2800
          308  UCP308 40  60  220  170  57  27  23  116  52  40500  24000  3600
          309  UCP309 45  67  245  190  64  20  30  25  128  22  57  M16 73  52800  31800  4700
          310  UCP310 50  75  275  212  73  35  28  143  61  61800  37900  6400
          311  UCP311 55  80  310  236  78  38  31  154  25  66  1 71500  44700  7800
          312  UCP312 60  85  330  250  83    25 33  165  26  71  M20 145 81700  51800  9400
          313  UCP313 65  90  338  260  88  36  174  30  75  93800  60000  10300
          314  UCP314 70  95  358  280  27  40  40  186  33  78  M22 200  104100  68000  11900
          315  UCP315 75  100  380  290  98  38  197  32  82  113400  77000  14500
          316  UCP316 80  106  400  300  110  45  209  34  86  122900  86500  17100
          317  UCP317 85  112  420  320  33  45  221  40  96  M27 372  132500  96500  19200
          318  UCP318 90  118  430  330  50 233  144050  108000  21100
          319  UCP319 95  125  470  360  36  50 250  41  103
          ±1          		 M30 500 156600  122000  28200
          320  UCP320 100  140  490  380  120  55  275  42  108  173000  140000  34800
          322  UCP322 110  150  520  400  40  55  60  295  46  117  M33 690  204900  178300  43200
          324  UCP324 120  160  570  450  140  70  321  51  126  227500  207000  54000
          326  UCP326 130  180  600  480  80  354  54  135  253000  241000  72100
          328  UCP328 140  200  620  500  388  59  145  274500  270000  91200
