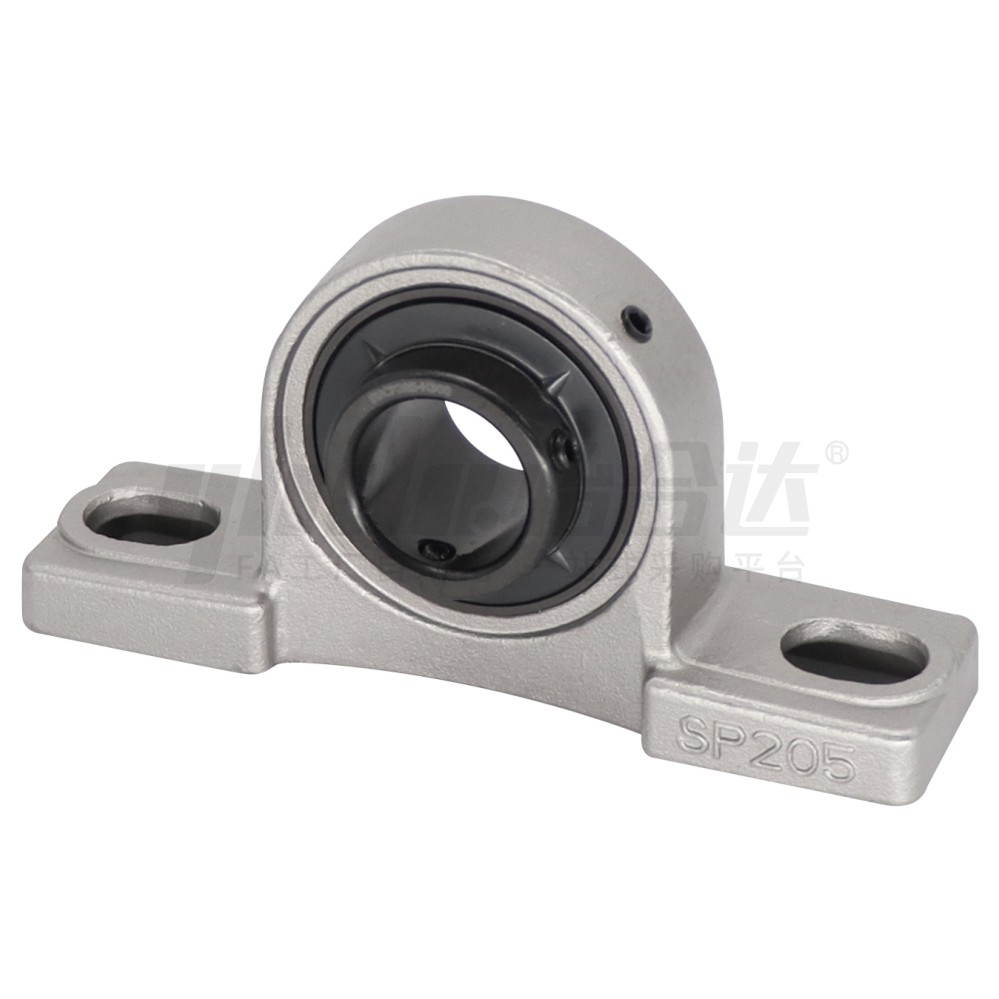

带座轴承 铸造型(轴承座凹球面公差：间隙配合） 立式座外球面球轴承·标准型
品牌名称：
怡合达
条件筛选：
类型 标准型
产品名称 立式座外球面球轴承
轴承材质 耐高温轴承钢
锁紧方式 螺钉
制作工艺 铸造型
轴承座凹球面公差 间隙配合
轴承座外形 立式
轴承座材质 SUS304
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
计算选型
技术图档
全部型号
3D预览
技术图档（二）
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 轴承游隙 | 使用温度 | ||
| 轴承座 | 轴承 | |||||
| BDJ04 | 标准型 | 标准轴承 | SUS304 | 耐高温轴承钢 | C4 | 300℃ |
| BDJ05 | 满球轴承 | |||||
特点：耐高温免维护。
适用行业：耐高温禁铜锌材质，适用于锂电行业。
适用场景：满球带座轴承(BDJ05)适用于大载荷低转速工况。
轴承内径公差：H7
铸造座外形公差：CT11
轴承座与轴承芯为间隙配合。
不承诺品牌。

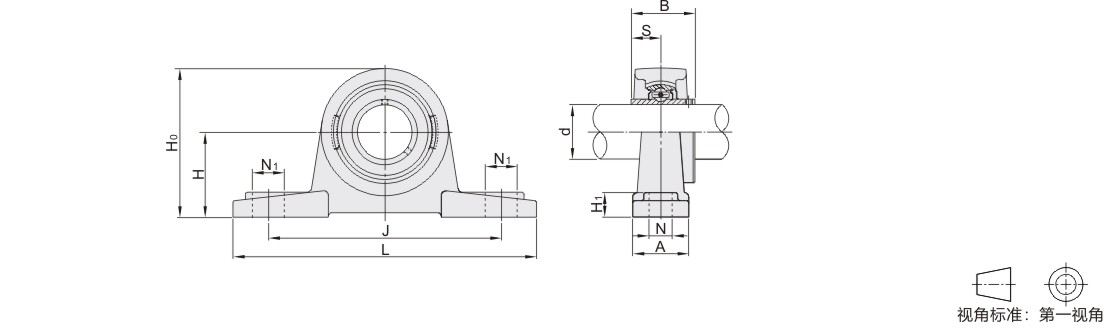

参数图
| 型号 | 国标型号 | d | H | L | J | A | N | N1 | H1 | H0 | S | B | 螺栓 | 基本额定载荷(KN) | 重量 (kg) |
||
| 代码 | 规格 | 动载荷Cr | 静载荷Cor | ||||||||||||||
| BDJ04 BDJ05 |
204 | SUCP204 | 20 | 33.3 | 127 | 95 | 34 | 13 | 18 | 13.49 | 64.29 | 18.3 | 31 | M10 | 12.7 | 6.55 | 0.66 |
| 205 | SUCP205 | 25 | 36.5 | 139.7 | 105 | 38.1 | 15.88 | 70.64 | 19.7 | 34 | 14 | 7.8 | 0.86 | ||||
| 206 | SUCP206 | 30 | 42.9 | 165.1 | 121 | 44.6 | 17 | 21 | 16.67 | 83.34 | 22.2 | 38.1 | M14 | 19.3 | 11.2 | 1.34 | |
| 207 | SUCP207 | 35 | 47.6 | 166.69 | 127 | 45.8 | 18.26 | 93.66 | 25.4 | 42.9 | 25.5 | 15.3 | 1.62 | ||||
| 208 | SUCP208 | 40 | 49.2 | 184.15 | 137 | 48.8 | 20.64 | 101 | 30.2 | 49.2 | 29 | 18 | 2.17 | ||||
| 209 | SUCP209 | 45 | 54 | 189.71 | 146 | 51.2 | 19.05 | 107.95 | 31 | 20.4 | 2.4 | ||||||
| 210 | SUCP210 | 50 | 57.2 | 206.38 | 159 | 55.6 | 20 | 22 | 115.89 | 32.6 | 51.6 | M16 | 36.5 | 24 | 2.88 | ||
