        怡合达自营 带座轴承 铸造型 进口型 立式座外球面球轴承

        品牌名称：

        怡合达

        条件筛选：

        类型 进口型
        产品名称 立式座外球面球轴承
        轴承材质 GCr15
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 过渡配合
        轴承座外形 立式
        轴承座材质 HT200灰铸铁

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质
          轴承座 轴承
          J-BDJ 过渡配合 进口型 HT200灰铸铁 GCr15

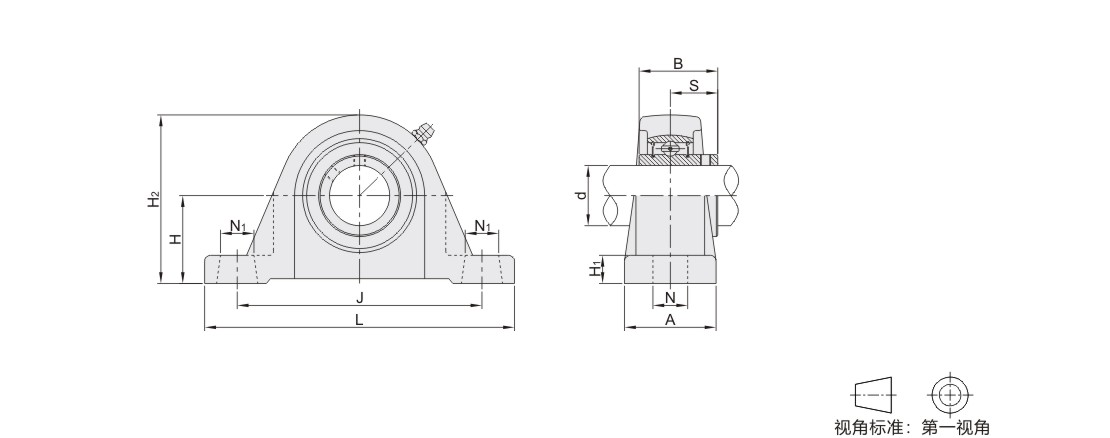

          参数图



          选型表

          型号
          		 国标
          型号
          		 d
          		 H
          		    L
          		 J
          		 A
          		 N
          		 N1
          		 H1
          		 H2
          		 S
          		 B
          		 螺栓
          		 紧定扭力
          (N·m)
          		 基本额定载荷(KN)
          		 重量
          ( kg)
          代码 规格 动载荷Cr 静载荷Cor
          J-BDJ 204  UCP204 20  33.3  127  95  34  13  18  13.49  64.29  18.3  31  M10 17     12.7  6.7   0.66
          205  UCP205 25  36.5  139.7  105  38.1  15.88  70.64  19.7  34     14  7.8   0.86
          206  UCP206 30  42.9  165.1  121  44.6  17  21  16.67  83.34  22.2  38.1  M14 47  19.5  11.4   1.34
          207  UCP207 35  47.6   166.69  127  45.8  18.26  93.66  25.4  42.9  25.5 15.3   1.62
          208  UCP208 40  49.2   184.15  137  48.8  20.64  101  30.2 49.2      32.5 20   2.17
          209  UCP209 45  54   189.71  146  51.2  19.05 107.95  20.4  2.4
          210  UCP210 50  57.2   206.38  159  55.6  20  22  115.89  32.6  51.6  M16 73   35.1  23.2   2.88
          211  UCP211 55  63.5   219.08  171  58.9  22.23 126.21  33.4  55.6   43.6  29   3.95
          212  UCP212 60  69.8   239.71  184  61.6  25  141.29  39.7 65.1  52.7  36   5.05
          213  UCP213 65  76.2   265.11  203  71.9  25  30  25.4  153.59  M20 145   57.2  40   6.63
          214  UCP214 70  79.4   265.91  210  72.1  28.18  159.54  44.4  74.6   62.4  44   7.17
          215  UCP215 75  82.6   271.47  217  73  25.4  166  44.5  77.8   66.3  49   8.17
          216  UCP216 80  88.9  292.1  232  77.8  35  34  176.21  49.3  82.6   71.5  54  9.3
          217  UCP217 85  95.2  310.36  247  83.2  36  188.91  51.6  85.7   83.2  64   12.9
          218  UCP218 90  101.6  327.03  262  88  27  40  38  202.41  56.3  96  M22 200   95.6  72   14.5
