        怡合达自营 带座轴承 铸造型 标准型 带悬挂式座外球面轴承

        品牌名称：

        怡合达

        条件筛选：

        类型 浮球位置固定型
        产品名称 带悬挂式座外球面轴承
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 过渡配合
        轴承座外形 悬挂型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质
          轴承座 轴承
          E-BDB06 经济型 HT200灰铸铁 GCr15
          BDB06 标准型
          BDB07  SUS304  SUS420



          轴承内径公差：H7
              外形非安装尺寸公差：CT9
          轴承座与轴承芯为过渡配合，
              交货产品轴承芯略有倾斜为正常现象
              安装后锁紧螺栓会自动调正。
          不承诺品牌。

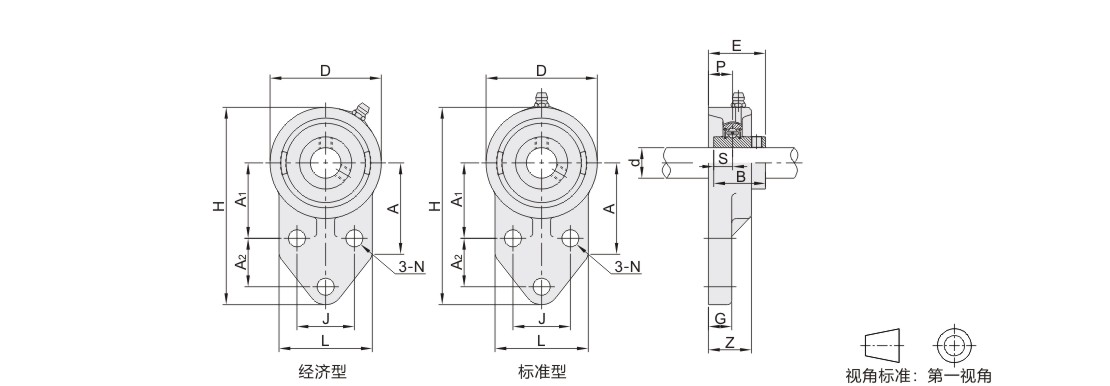

          参数图



          选型表

          型号 国标型号 d H L J A A1 A2 D E Z P B N G S 安装孔
          尺寸(Δ)
          公差          		 安装孔
          位置度
          偏差x          		 螺栓 紧定
          扭力
          ( N·m)          		 基本额定载荷(N) 重量
          (g)
          代码 规格 动载荷Cr 静载荷Cor
          经济型
          E-BDB06
          标准型
          BDB06
          (HT200灰铸铁)
          BDB07
          (SUS304)          		 201 UCFB201 12 110 52 32 52 42 27 62 33.3 25.5 15 31 10 12 12.7 ±0.5 0.6 M8 8 12800 6650 640
          202 UCFB202 15
          203 UCFB203 17
          204 UCFB204 20
          205 UCFB205 25 116 56 34 45 68 35.7 27 16 34 13 14.3 14000 7880 680
          206 UCFB206 30 132 65 40 55 50 29 80 40.2 31 18 38.1 15.9 19500 11200 920
          207 UCFB207 35 144 70 46 62 55 32 90 44.4 34 19 42.9 15 17.5 0.8 25700 15200 1300
          208 UCFB208 40 164 78 50 72 60 41 100 51.2 36 21 49.2 12 16 19 M10 17 29600 18200 1800
          209 UCFB209 45 175 80 54 76 65 43 106 52.2 38 22 18 31850 20800 2000
          210 UCFB210 50 186 86 58 82 68 46 114 54.6 40 51.6 35100 23200 2300
