怡合达自营带座轴承铸造型标准型立式座外球面球轴承过渡配合型

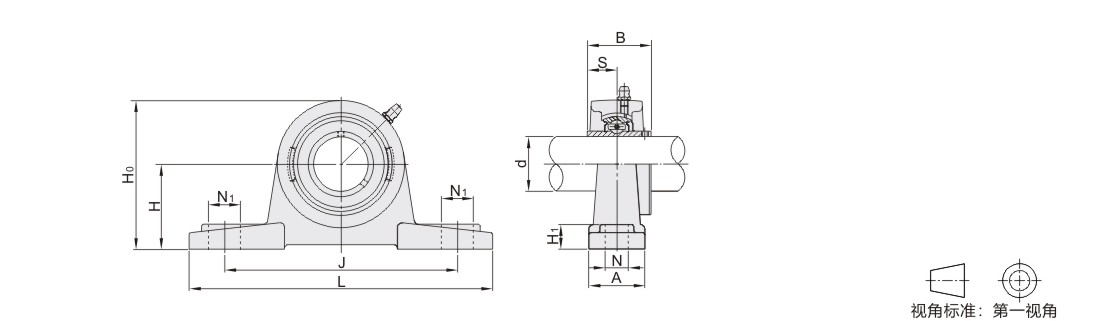

型号		国标型号	d	H	L	J	A	N	N1	H1	H0	S	B	安装孔尺寸(△) 公差	安装孔位置度偏差x	螺栓	紧定扭力 ( N·m)	基本额定载荷(N)		重量 (g)
代码	规格	国标型号	d	H	L	J	A	N	N1	H1	H0	S	B	安装孔尺寸(△) 公差	安装孔位置度偏差x	螺栓	紧定扭力 ( N·m)	动(Cr)	静(Cor)	重量 (g)
BDJ	201	UCP201	12	30.2	127	95	38	13	19	15	62	12.7	31	±0.5	0.6	M10	17	12800	6650	630
	202	UCP202	15
	203	UCP203	17
	204	UCP204	20	33.3							65									650
	205	UCP205	25	36.5	140	105			16	16	70	14.3	34					14000	7880	790
	206	UCP206	30	42.9	165	121	48	17	21	18	83	15.9	38.1			M14	47	19500	11200	1300
	207	UCP207	35	47.6	167	127	48		21	19	94	17.5	42.9		0.8			25700	15200	1600
	208	UCP208	40	49.2	184	137	54		25	19	100	19	49.2					29600	18200	2000
	209	UCP209	45	54	190	146	54		22	20	108		49.2					31850	20800	2200
	210	UCP210	50	57.2	206	159	60	20	25	22	114		51.6			M16	73	35100	23200	2800
	211	UCP211	55	63.5	219	171	60			22	126	22	55.6	±0.8	0.8	M16	73	43300	29200	3400
	212	UCP212	60	69.8	241	184	70			25	138	25.4	65.1			M16	73	47750	32900	4800
	213	UCP213	65	76.2	265	203	70	25	29	27	150	25.4	65.1			M20	145	57200	40000	5700
	214	UCP214	70	79.4	266	210	72		31	27	156	30.2	74.6					60800	45000	7000
	215	UCP215	75	82.6	275	217	74			28	163	33.3	77.8					66100	49400	7600
	216	UCP216	80	88.9	292	232	78			30	175	33.3	82.6					71500	54000	9000
	217	UCP217	85	95.2	310	247	83			32	187	34.1	85.7					83200	63900	11500
	218	UCP218	90	101.6	327	262	88	27	33	34	200	39.7	96			M22	200	95900	71400	14300
	305	UCP305	25	45	175	132	45	17	20	16	85	15	38	±0.6	0.7	M14	47	22300	11400	1600
	306	UCP306	30	50	180	140	50		20	19	95	17	43	±0.6				27000	15000	2100
	307	UCP307	35	56	210	160	56		25	21	105	19	48	±0.8				33000	19000	2800
	308	UCP308	40	60	220	170	60		27	23	116	19	52					40500	24000	3600
	309	UCP309	45	67	245	190	67	20	30	25	128	22	57			M16	73	52800	31800	4700
	310	UCP310	50	75	275	212	75		35	28	143	22	61					61800	37900	6400
	311	UCP311	55	80	310	236	80		38	31	154	25	66		1			71500	44700	7800
	312	UCP312	60	85	330	250	85	25		33	165	26	71			M20	145	81700	51800	9400
	313	UCP313	65	90	340	260	90	25		36	174	30	75			M20	145	93800	60000	10300
	314	UCP314	70	95	360	280	90	27		40	186	33	78			M22	200	104100	68000	11900
	315	UCP315	75	100	380	290	100		40	40	197	32	82					113400	77000	14500
	316	UCP316	80	106	400	300	110		40	45	209	34	86					122900	86500	17100
	317	UCP317	85	112	420	320		33	45	45	221	40	96			M27	372	132500	96500	19200
	318	UCP318	90	118	430	330		33	45	50	233	40	96			M27	372	144050	108000	21100
	319	UCP319	95	125	470	360	120	36	50	50	250	41	103	±1		M30	500	156600	122000	28200
	320	UCP320	100	140	490	380	120	36	50	55	275	42	108			M30	500	173000	140000	34800
	322	UCP322	110	150	520	400	140	40	55	60	295	46	117			M33	690	204900	178300	43200
	324	UCP324	120	160	570	450				70	321	51	126					227500	207000	54000
	326	UCP326	130	180	600	480				80	354	54	135					253000	241000	72100
	328	UCP328	140	200	620	500				80	388	59	145					274500	270000	91200
BDJ09	204	UCP204	20	33.3	126	95	36	13	19	14	63	12.7	31	±1.5	0.7	M10	17	10370	5080	460
	205	UCP205	25	36.5	135	105	37	14	20	15	70	14.3	34			M10	17	11300	6000	455
	206	UCP206	30	42.9	156	121	42	17	21	16	82	15.9	38.1			M14	47	15800	8600	450
	207	UCP207	35	47.6	163	127	46		21	17	92	17.5	42.9					20800	11680	445
	208	UCP208	40	49.2	182	137	51		22	17	97	19	49.2					23500	13600	560
	209	UCP209	45	54	183	146	49		22	20	104		49.2					26350	15600	810
	210	UCP210	50	57.2	197	159	53	21	25	21	111		51.6			M16	73	28400	18000	1105
