        怡合达自营 带座轴承 铸造型 标准型 微型立式带座轴承 偏心套锁紧

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        产品名称 微型立式带座轴承
        锁紧方式 偏心套
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 过渡配合
        轴承座外形 立式

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
           代码  材质  材质 表面处理
          轴承座 轴承 偏心套
          BDJ02 标准型 偏心套锁紧 锌合金 GCr15 发黑
          BDS01 SUS304 SUS420 —



          轴承内径公差：H7
              外形非安装尺寸公差：CT9
              使用温度：-10°C~80°C
          轴承座与轴承芯为过渡配合，
              交货产品轴承芯略有倾斜为正常现象，
              安装后锁紧螺栓会自动调正。

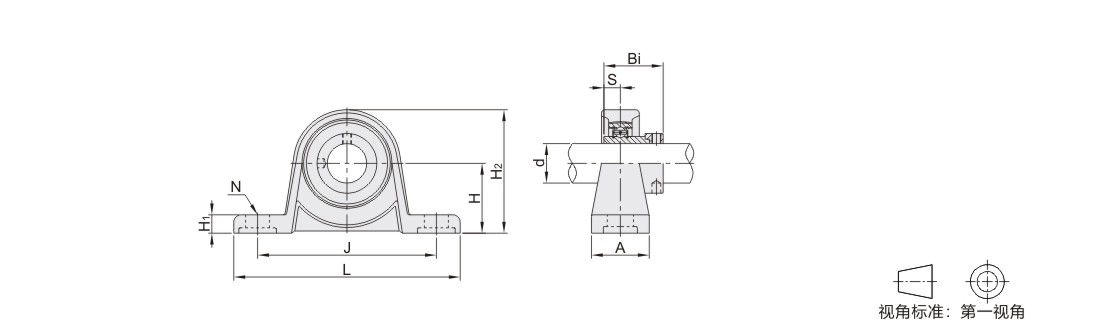

          参数图



          选型表

          型号 国标型号 d L  J H  H1  H2 A S    N Bi 安装螺栓 紧定扭力
          （N·m）          		 基本额定载荷(N) 重量(g)
          代码 规格 动(Cr) 静(Cor)

          (锌合金)
          BDJ02


          (SUS304          )
          BDS01

          		 000  UP000 10  67 53 18  6  35  16  4  7 17.5  M6     4   4600 2000 77
          001  UP001 12  71 56 19 38   5100 2400 91
          002  UP002 15  80 63 22  7  43  4.5  18.5   5600 2800 125
          003  UP003 17  85 67 24 47  18  5  20.5   6000 3300 156
          004  UP004 20  100 80 28  9  55  20 6   10  24.5  M8  8   9350 5100 230
          005  UP005 25  112 90 32  10  62  25.5  10100 5800 294
          006  UP006 30  132 106 36 11 70  26 6.5   13  26.5  M10  17  13200 8300 454
