        怡合达自营 带座轴承 铸造型 进口型 方形座外球面球轴承

        品牌名称：

        怡合达

        条件筛选：

        类型 进口型
        产品名称 方形座外球面球轴承
        轴承材质 GCr15
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 过渡配合
        轴承座外形 方型
        轴承座材质 HT200灰铸铁

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型  材质
          轴承座  轴承
          J-BDR 过渡配合 进口型 HT200灰铸铁  GCr15

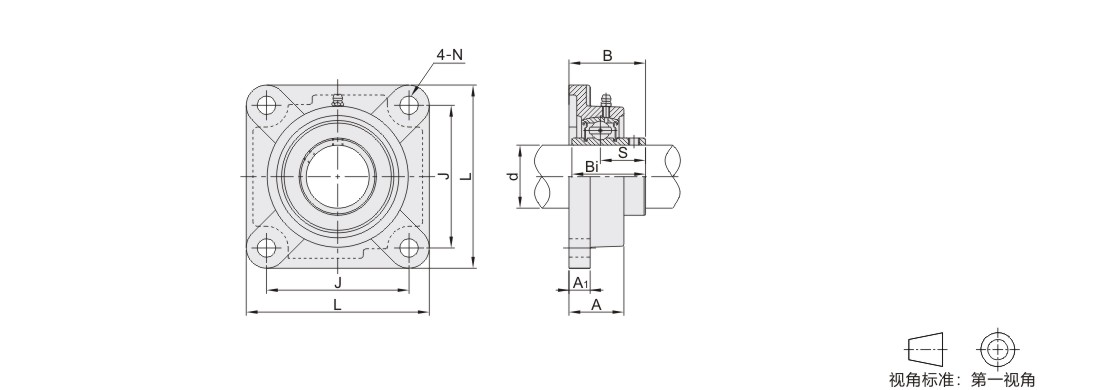

          参数图



          选型表

          型号
          		 国标型号
          		 d
          		 L
          		 J
          		 A1
          		    A
          		 N
          		 S
          		 B
          		   Bi
          		 螺栓
          		 紧定扭力
          ( N·m)
          		 基本额定载荷(KN)
          		   重量
            ( kg)
          代码 规格 动载荷Cr 静载荷Cor
          J-BDR 204  UCF204 20  85.7  64  11.1  25.4  12 18.3 33.3  31  M10 17  12.7  6.7     0.49
          205  UCF205 25  95.3  70  12.7  26.9  19.7 35.7  34  14  7.8     0.63
          206  UCF206 30  108  83  14.3  30  22.2 40.2  38.1  19.5  11.4  0.89
          207  UCF207 35  117.5  92  15.1  32  14  25.4 44.4  42.9  M12 29  25.5  15.3    1.25
          208  UCF208 40  130.2   102  35.7  16 30.2 51.2  49.2 M14 47 32.5   20    1.69
          209  UCF209 45  136.5   105  15.9 38.1  52.2    20.4    1.96
          210  UCF210 50  142.9   111  39.7  32.6 54.6  51.6  35.1    23.2     2.23
          211  UCF211 55  161.9   130  18.3 42.9  19 33.4 58.4  55.6  M16 73 43.6   29    3.6
          212  UCF212 60  174.6   143  47.6  39.7 68.7  65.1 52.7   36     3.97
          213  UCF213 65  187.3   149  22.2 50  69.7  57.2   40    5.08
          214  UCF214 70  192.9   152  53.9  44.4 75.4  74.6  62.4   44     5.34
          215  UCF215 75  200   159  56.4  44.5 78.5  77.8  66.3   49     5.86
          216  UCF216 80  207.9   165  57.9  23 49.3 83.3  82.6  M20 145 71.5   54  7.02
          217  UCF217 85  219.9   175  23.8  62.7  51.6 87.6  85.7  83.2   64  8.91
          218  UCF218 90  234.9   187  25.4  68.3  56.3 96.3  96  95.6   72  11.38
