        怡合达自营 带座轴承 铸造型 经济型 方形座外球面球轴承

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        锁紧方式 螺钉
        适用行业 通用
        制作工艺 铸造型
        轴承座凹球面公差 过渡配合
        行业品 通用

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型

          		  材质
          轴承座 轴承 油嘴
          E-BDR 经济型 螺钉锁紧 HT200灰铸铁
          		 GCr15
          		 黄铜(镀锌)
          BDR● 标准型
          BDR10
          SUS304
          BDR01 SUS304 SUS420



          轴承内径公差：H7；外形非安装尺寸公差：CT9
          轴承座与轴承芯为过渡配合，交货产品轴承芯略有倾斜为正常现象，安装后锁紧螺栓会自动调正。
          不承诺品牌。
          BDR10外漏部分禁铜锌。

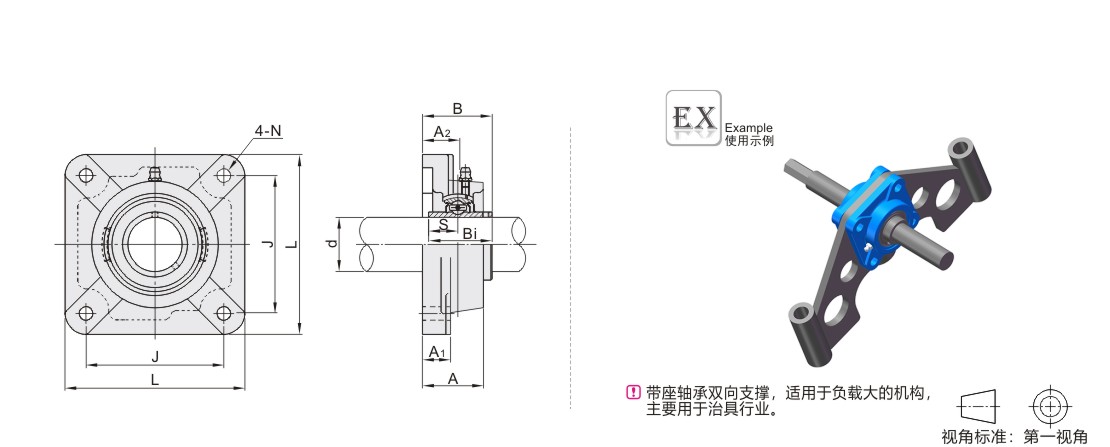

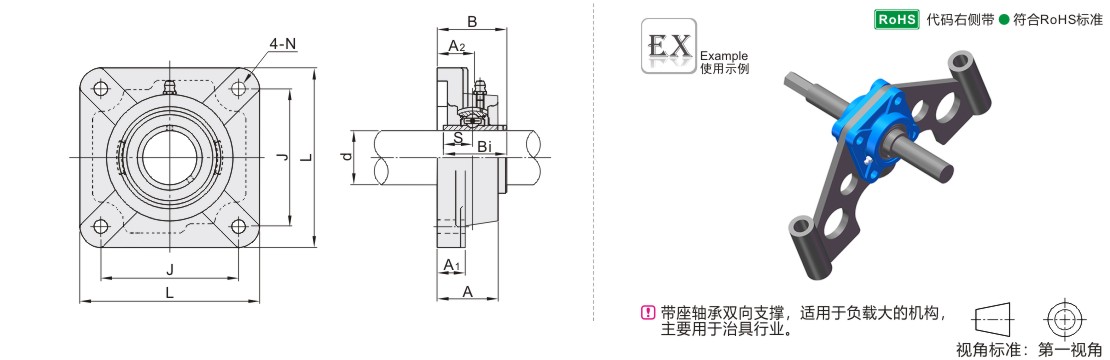

          参数图



          轴承座凹球面公差：过渡配合

          型号
          		 国标型号
          		 d L J
          		 A2
          		 A1
          		 A N S B
          		 Bi
          		 安装孔
          尺寸(△)
          公差
          		 安装孔
          位置度
          偏差x
          		 螺栓
          		 紧定
          扭力
          ( N·m)
          		 基本额定载荷(N)
          		 重量
          (g)
          代码 规格 动(Cr) 静(Cor)
          经济型
          E-BDR
          标准型
          BDR
          BDR01          		 202  UCF202 15 86 64    15  12  25.5 12 12.7 33.3 31 ±0.5 0.6 M10 17  12800  6650  630
          203  UCF203 17
          204  UCF204 20
          205  UCF205 25 95 70    16  14  27 14.3  35.7  34  14000  7880  820
          206  UCF206 30 108  83    18  31 15.9  40.2  38.1  19500  11200  1100
          207  UCF207 35 117  92    19  16  34 14 17.5  44.4  42.9  0.8 M12 29  25700  15200  1500
          208  UCF208 40 130  102    21  36 16 19 51.2  49.2 M14 47  29600  18200  1900
          209  UCF209 45 137  105    22  18  38 52.2  31850  20800  2300
          210  UCF210 50 143  111  40 54.6  51.6  35100  23200  2500
          经济型
          E-BDR
          标准型
          BDR          		 211  UCF211 55 162  130    25     20 43 19 22.2  58.4  55.6  ±0.8 0.8 M16 73  43300  29200  3400
          212  UCF212 60 175  143    29  48 25.4 68.7  65.1 47750  32900  4400
          213  UCF213 65 187  149    30  50 69.7  57200  40000  5300
          214  UCF214 70 193  152   31.8   24.8  54.8 30.2  76.2  74.6  60800  45000  6000
          215  UCF215 75 200  159    35    22  57 33.3  79.5  77.8  66100  49400  6600
          216  UCF216 80 208  165    23  59 23 84.3  82.6  M20 145  71500  54000  7500
          217  UCF217 85 220  175    36    24  63 34.1  87.6  85.7  83200  63900  9100
          218  UCF218 90 235  187    42    27  70 39.7  98.3  96  95900  71400  11300
          305  UCF305 25 110  80    16    13  29 16 15  39  38  ±0.6 0.7 M14 47  22300  11400  1200
          306  UCF306 30 125  95    18    15  32 17  44  43  27000  15000  1800
          307  UCF307 35 135  100    20    16  36 19 19 49  48  ±0.8 M16 73 33000  19000  2200
          308  UCF308 40 150  112    23    17  40 56  52  40500  24000  3000
          309  UCF309 45 160  125    25    18  44 22  60  57  52800  31800  3800
          310  UCF310 50 175  132    28    19  48 23 67  61  M20 145 61800  37900  4900
          311  UCF311 55 185  140    30    20  52 25  71  66  1 71500  44700  5600
          312  UCF312 60 195  150    33    22  56 26  78  71  81700  51800  6800
          313  UCF313 65 208  166  58 30  75  93800  60000  7800
          314  UCF314 70 226  178    36    25  61 25 33  81  78  M22 200  104100  68000  9800
          315  UCF315 75 236  184    39  66 32  89  82  113400  77000  11600
          316  UCF316 80 250  196    38    27  68 31 34  90  86  M27 372 122900  86500  13200
          317  UCF317 85 260  204    44  74 40  100  96  132500  96500  15200
          318  UCF318 90 280  216    30  76 35 M30 500  144050  108000  18800
          319  UCF319 95 290  228    59  94 41  121  103  ±1 156600  122000  21100
          320  UCF320 100 310  242    32  38 42  125  108  M33 690  173000  140000  25300
          322  UCF322 110 340  266    60    35  96 41 46  131  117  M36 880 204900  178300  35000
          324  UCF324 120 370  290    65    40  110 51  140  126  227500  207000  47200
          326  UCF326 130 410  320    45  115 54  146  135  253000  241000  64100
          328  UCF328 140 450  350    75    55   125  59  161  145  274500  270000  90200



          型号
          		 国标型号
          		 d L J
          		 A2
          		 A1 A N S B
          		 Bi
          		 安装孔
          尺寸(△)
          公差
          		 安装孔
          位置度
          偏差x
          		 螺栓
          		 紧定
          扭力
          ( N·m)
          		 基本额定载荷(N)
          		 重量
          (g)
          代码 规格 动(Cr) 静(Cor)
          标准型
          BDR10          		 203  UCF203S 17 76 54 15  11 24.5 11.5 11.5  30.9  27.4  ±0.5 0.6  M10 12~21 12800  6650  570
          204  UCF204 20 86 64  25.5 12.7  33.3  31  640
          205  UCF205 25 95 70  16  13 27  14.3  35.7  34  14000  7880  800
          206  UCF206 30 108  83  18  31  15.9  40.2  38.1  19500  11200  1070
          207  UCF207 35 117  92  19  15 34  14 17.5  44.4  42.9  0.8 M12 21~37 25700  15200  1400
          208  UCF208 40 130  102  21  36  19  51.2  49.2 29600  18200  1800
          209  UCF209 45 137  105    22 16 38  16 52.2  M14 34~60 31850  20800  2200
